首页  >  产品百科  >  NLV32T-390J-EFD

NLV32T-390J-EFD

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 16MHz 65mA 30@2.52MHz 39μH 6.4Ω ±5% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: 810-NLV32T-390J-EFD
供应商: Mouser
标准整包数: 1

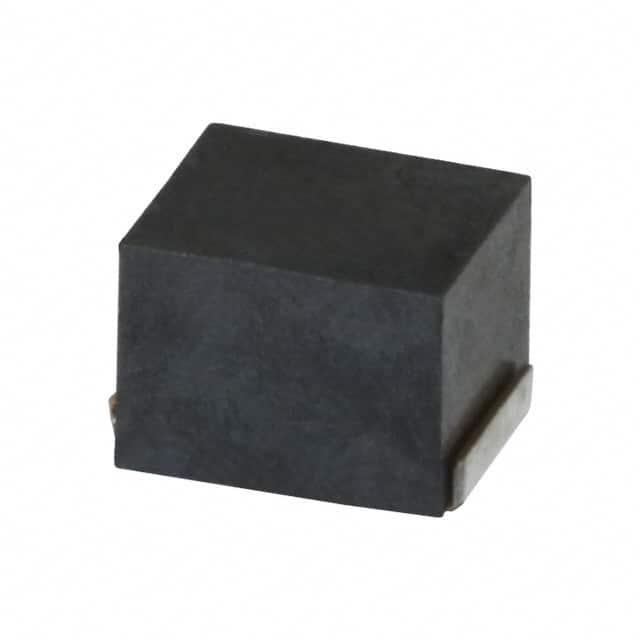

TDK 贴片电感 NLV32T-390J-EFD

NLV32T-390J-EFD概述

    电子元器件技术手册:NLV32-EFD系列电感器

    产品简介


    NLV32-EFD系列电感器是专为标准电路设计的树脂封装绕线电感器。这些电感器适用于汽车配件、导航系统、汽车音响等领域,因其卓越的温度特性及符合AEC-Q200标准而备受青睐。

    技术参数


    | 参数 | 值 |

    | 尺寸 (L×W×H) | 3.2mm × 2.5mm × 2.2mm |
    | 电感值范围 | 0.01 µH 至 100 µH |
    | 电感公差 | ±5% |
    | 内部代码 | L, Q 测量频率 100 MHz |
    | 自谐振频率 | 2500 MHz 至 0.796 MHz |
    | 直流电阻 | 0.13 Ω 至 7 Ω |
    | 额定电流 | 450 mA 至 400 mA |

    产品特点和优势


    1. 宽型号阵容:提供广泛的电感值选择,兼容E-12系列,可满足各种严格的电感容差需求,如滤波电路。
    2. 优良的温度特性:在整个工作温度范围内(-40°C 至 +105°C)表现出色的电感温度稳定性。
    3. 符合行业标准:通过AEC-Q200认证,确保产品在汽车应用中的高可靠性。
    4. 高性价比:具有良好的电气特性和长寿命,适合长期使用。

    应用案例和使用建议


    应用案例
    - 车载导航系统
    - 汽车音响设备
    - 电动工具和家用电器
    使用建议
    1. 热管理:使用过程中注意散热,防止长时间高温工作导致性能下降。
    2. 正确安装:确保电感器正确安装并避免机械应力,以防损坏。
    3. 预热处理:焊接前进行预热处理,以减少热冲击对电感器的影响。

    兼容性和支持


    NLV32-EFD系列电感器与其他电子元件高度兼容,适用范围广泛。厂商提供了详细的技术文档和用户支持,确保客户能够顺利完成安装和调试。

    常见问题与解决方案


    1. 电感器损坏:检查焊接过程是否正确执行,确保焊接质量良好。
    2. 过热问题:改善散热措施,使用外部风扇或其他冷却装置。
    3. 电感值漂移:定期校准,确保测量设备精度。

    总结和推荐


    NLV32-EFD系列电感器是一款高性能的汽车级电感器,具备优良的温度特性、高可靠性以及广泛的电感值选择。特别适合汽车应用和标准电路设计。我们强烈推荐该系列产品用于需要高可靠性和稳定性的场合。
    本文档中的信息可能因升级而更改,敬请留意。更多详细信息,请参阅技术手册或联系厂商获取最新的产品资料。

NLV32T-390J-EFD参数

参数
测试频率 2.52MHz
电感值 39μH
饱和电流(LSAT) -
自谐振频率(SRF) 16MHz
容差 ±5%
直流电阻(DCR) 6.4Ω
额定电流 65mA
Q值 30@2.52MHz
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NLV32T-390J-EFD厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV32T-390J-EFD数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV32T-390J-EFD NLV32T-390J-EFD数据手册

NLV32T-390J-EFD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.1495 ¥ 1.2633
100+ $ 0.1426 ¥ 1.205
2000+ $ 0.0864 ¥ 0.7301
库存: 308
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
