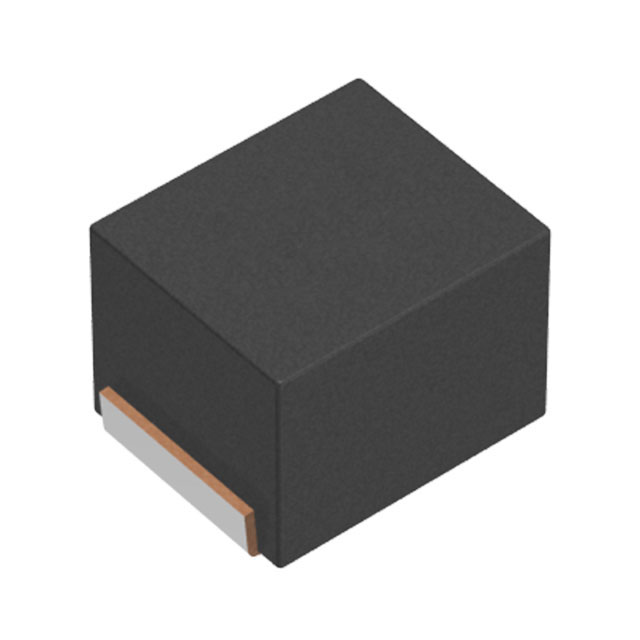

NLCV32T-101K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 10MHz 120mA 15@796kHz 100μH 4.81Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: 30C-NLCV32T-101K-PF 1210
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 NLCV32T-101K-PF

NLCV32T-101K-PF概述

    电子元器件技术手册:NLCV32-PF型电感器

    产品简介


    NLCV32-PF 是一款树脂模制型线绕铁氧体电感器,适用于去耦电路。它主要应用于智能仪表、音频视频设备、xDSL设备以及通信基础设施中的电子设备,如移动基站、工业设备等。此外,该电感器也适用于其他类型的电子装置。

    技术参数


    - 尺寸代码:JIS/EIA 3225 [1210 英寸]
    - 封装样式:带式
    - 引脚数量:无
    - 存储温度范围:-40°C 至 +105°C
    - 操作温度范围:-40°C 至 +105°C
    - 封装数量:2000个/卷
    - 单个重量:50毫克
    - 兼容性:符合RoHS指令;无卤素;与无铅焊料兼容

    产品特点和优势


    - 环保设计:符合RoHS指令且无卤素,满足环保要求。
    - 耐高温:能够在广泛的温度范围内稳定工作。
    - 高精度:各型号的电感量精度高,可以确保精确的电路控制。
    - 多种选择:提供多种电感量的选择,以适应不同的电路需求。

    应用案例和使用建议


    应用场景:
    - 智能仪表
    - AV设备
    - xDSL设备
    - 移动基站
    使用建议:
    1. 预热处理:焊接前需对组件进行预热,预热温度设定为150°C,以确保焊点质量。
    2. 回流焊接:推荐的回流焊接曲线包括预热、焊接和峰值温度,具体时间如下:
    - 预热温度150°C,时间为90至120秒
    - 焊接温度230°C,时间为40秒
    - 峰值温度255°C,时间为10秒最大
    3. 静态放电保护:操作过程中应佩戴腕带以防止静电放电损坏组件。
    4. 磁干扰预防:避免将电感器暴露在强磁场或磁铁附近,以防磁干扰。

    兼容性和支持


    - 兼容性:本产品与其他类型的电感器兼容,可以在同一电路板上混合使用不同规格的产品。
    - 支持服务:制造商提供详尽的技术文档和售后服务,包括更换信息、存储条件和焊接指导。

    常见问题与解决方案


    1. 储存期短:储存期小于6个月,需按照温度和湿度条件储存。
    - 解决方法:保持储存环境温度在5至40°C之间,相对湿度不超过75%。
    2. 焊接缺陷:储存期间超过6个月可能导致端子电极的焊锡质量下降。
    - 解决方法:定期检查并更新库存,保证及时使用。
    3. 高温导致的性能下降:电感器在高温环境下工作会导致性能下降。
    - 解决方法:设计时要预留足够的温升余量,并采用散热措施。

    总结和推荐


    NLCV32-PF型电感器是一款高度可靠且具有广泛应用领域的电子元件。其环保设计、高精度、宽工作温度范围等特点使其成为现代电子设备的理想选择。我们强烈推荐此款电感器用于需要高精度和稳定性的电路中,特别是在智能仪表、通讯基站等领域。如果您有特殊需求或应用场景超出一般规格,请联系制造商获取进一步的支持和服务。

NLCV32T-101K-PF参数

参数
额定电流 120mA
Q值 15@796kHz
测试频率 796KHz
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 10MHz
容差 ±10%
直流电阻(DCR) 4.81Ω
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
