首页  >  产品百科  >  VLS5045EX-330M-H

VLS5045EX-330M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.5A 1.3A 33μH 312mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*4.5mm
供应商型号: 12M-VLS5045EX-330M-H
供应商: 云汉优选
标准整包数: 1500

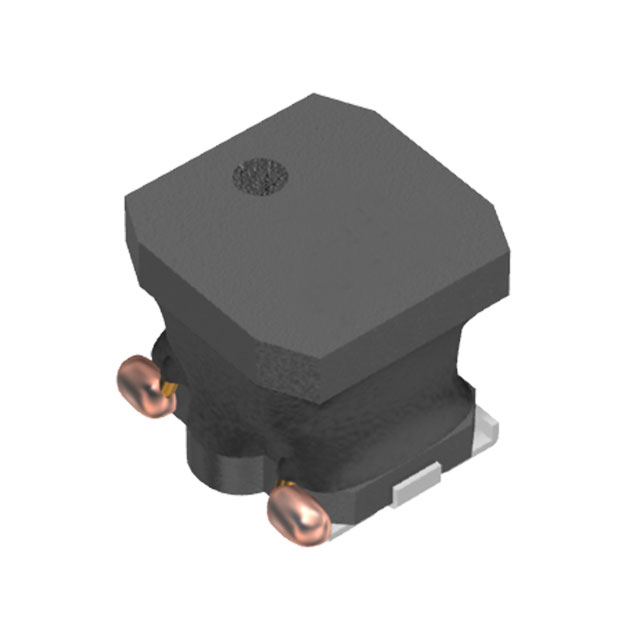

TDK 贴片电感 VLS5045EX-330M-H

VLS5045EX-330M-H概述

    电子元器件产品技术手册:汽车电源用VLS5045EX-H型电感

    1. 产品简介


    VLS5045EX-H系列属于VLS-EX-H系列电感器,专为汽车电源电路设计。这类电感器通过采用绕线铁氧体材料,实现了高效的磁屏蔽效果。它们主要用于汽车相关设备,如发动机控制模块(ECM)、安全气囊系统、车灯、电动助力转向系统、仪表板、防抱死制动系统(ABS)等。本系列电感器支持高密度安装,具有优良的耐高温和电流特性。

    2. 技术参数


    VLS5045EX-H型电感器的主要技术规格如下表所示:
    | 电感值 (µH) | 容差 (%) | 测量频率 (kHz) | 直流电阻 (Ω) | 额定电流 (A) |

    | 1.0 | ±30 | 100 | 0.015 | 8.9 |
    | 1.5 | ±30 | 100 | 0.017 | 7.4 |
    | 2.2 | ±30 | 100 | 0.022 | 6.4 |
    | 3.3 | ±30 | 100 | 0.027 | 5.2 |
    | 4.7 | ±20 | 100 | 0.036 | 4.4 |
    | 6.8 | ±20 | 100 | 0.046 | 3.6 |
    | 10 | ±20 | 100 | 0.061 | 3.1 |
    | 15 | ±20 | 100 | 0.110 | 2.2 |
    | 22 | ±20 | 100 | 0.125 | 2.0 |
    | 33 | ±20 | 100 | 0.240 | 1.5 |
    | 47 | ±20 | 100 | 0.300 | 1.3 |
    | 68 | ±20 | 100 | 0.410 | 1.1 |
    | 100 | ±20 | 100 | 0.580 | 0.8 |
    | 150 | ±20 | 100 | 0.730 | 0.56 |
    | 220 | ±20 | 100 | 1.050 | 0.45 |
    额定电流基于两种情况:饱和电流(Isat)和温升电流(Itemp)中的较小值。测量仪器包括4294A和4284A等Keysight Technologies设备。温度范围:操作温度-40到+125°C(含自加热),存储温度-40到+125°C。

    3. 产品特点和优势


    VLS5045EX-H型电感器具有以下显著优势:
    - 磁屏蔽性能优异:采用铁氧体材料,减少磁场泄漏。
    - 高电流承载能力:通过优化铁氧体芯设计,实现大电流传输和低直流电阻。
    - 良好的耐温性:可在-40到+125°C范围内稳定运行。
    - 符合AEC-Q200标准:确保产品的可靠性,适用于汽车电子应用。
    - 高度集成化:适配高密度安装需求,便于安装在紧凑空间内。

    4. 应用案例和使用建议


    VLS5045EX-H型电感器广泛应用于汽车相关设备,例如发动机管理系统、气囊系统、车灯和电动助力转向系统。针对具体应用,建议在设计阶段充分考虑散热设计,以避免由于自加热导致的过热现象。此外,确保PCB布局合理,避免磁干扰引发的误操作。

    5. 兼容性和支持


    该电感器与其他同类电子元器件具备良好的兼容性。制造商提供了详细的交付规范,包括推荐的焊盘图案、回流焊接曲线和包装样式。在产品使用过程中,厂商提供技术支持,以确保产品质量和性能的稳定性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 终端电极焊接不良 | 确保预热条件适当,温度差不超过150°C |
    | 自加热导致温度升高 | 设计时留有足够的热余量 |
    | 磁干扰引发的误操作 | 合理布局电路板,避免磁干扰 |
    | 存储时间过长导致性能下降 | 按照指定条件储存,不超过12个月 |

    7. 总结和推荐


    综上所述,VLS5045EX-H型电感器以其出色的磁屏蔽效果、高电流承载能力和良好的耐温性,成为汽车电源应用的理想选择。其优越的性能使其在众多竞争产品中脱颖而出。强烈推荐该电感器用于汽车电子设备的设计与制造,可有效提升系统的稳定性和可靠性。

VLS5045EX-330M-H参数

参数
直流电阻(DCR) 312mΩ
额定电流 1.3A
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 5.3mm*5mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS5045EX-330M-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-330M-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-330M-H VLS5045EX-330M-H数据手册

VLS5045EX-330M-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
