B82432T1474K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 3.5MHz 100mA 20@796kHz 470μH 15Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 495-1765-2-ND
供应商: Digi-Key
标准整包数: 2500

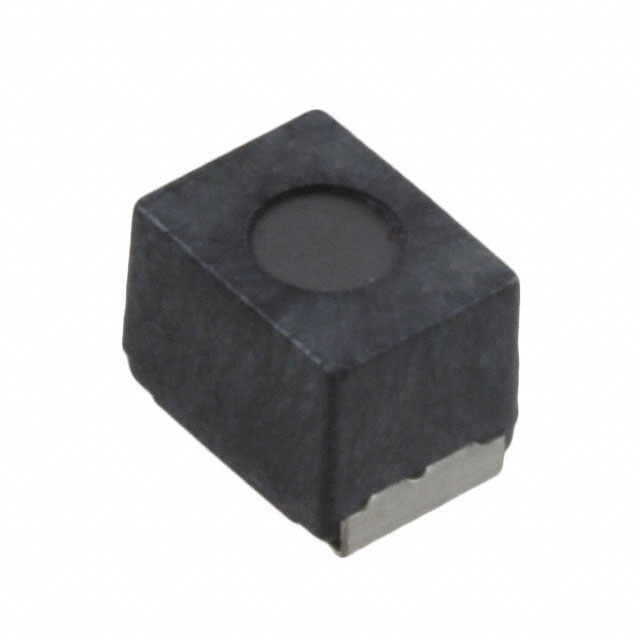

TDK 贴片电感 B82432T1474K000

B82432T1474K000概述

    SIMID系列SMT电感器——SIMID 1812-T技术手册

    产品简介


    SIMID系列是TDK Electronics AG的一款表面贴装电感器(SMT inductor),型号为SIMID 1812-T。此系列电感器采用先进的Upright ferrite drum core构造,具有高电流处理能力和广泛的温度范围,适用于多种严苛的应用环境。SIMID 1812-T系列的产品类型包括不同额定电感值和电流等级的电感器,主要用于电源电压滤波、耦合、去耦、直流转换以及汽车和通信电子产品中。

    技术参数


    - 额定电感: 1 μH至1000 μH
    - 额定电流: 70 mA至1300 mA
    - 构造: Upright ferrite drum core, 激光焊接绕组, 阻燃模具
    - 温度范围: 高达+150°C
    - 电流处理能力: 高
    - 认证: AEC-Q200
    - 支持的电气特性: 适合无铅回流焊接
    - 兼容性: 符合RoHS标准

    产品特点和优势


    - 高温稳定性: 可在高达+150°C的温度下工作,适用于极端环境。
    - 高电流处理能力: 额定电流范围广泛,适合大电流应用。
    - 符合行业标准: 经过AEC-Q200认证,适用于汽车电子产品。
    - 环保设计: 无铅焊接和符合RoHS标准,有利于环保。

    应用案例和使用建议


    - 供电电压滤波: SIMID 1812-T可以用于供电电压的滤波,减少电磁干扰。
    - 电源管理: 在电源转换电路中使用,提高效率。
    - 汽车电子: 例如在单线总线系统中使用,增强可靠性。
    - 通信系统: 在电信设备中作为滤波器使用。
    使用建议:
    - 确保在焊接过程中遵循制造商的建议,避免对电感器造成损坏。
    - 对于需要长期稳定性的应用,建议选择高耐温等级的产品。
    - 在需要高电流处理能力的应用中,选择高电流等级的产品。

    兼容性和支持


    - 兼容性: 与其他TDK产品及标准组件兼容。
    - 支持: 厂商提供详细的使用指南和技术支持,确保产品在客户应用中的最佳表现。

    常见问题与解决方案


    1. 焊接不良:
    - 解决方案: 确保使用正确的焊接温度和时间,参考JEDEC J-STD 020D标准。
    2. 性能下降:
    - 解决方案: 检查安装是否正确,确认没有机械应力对电感器造成损害。
    3. 温度波动:
    - 解决方案: 使用时注意温度限制,避免超过+150°C的工作温度。

    总结和推荐


    SIMID 1812-T系列电感器在多种严苛环境下表现出色,拥有广泛的应用领域。其高电流处理能力和高可靠性使其成为电源管理和通信系统中的理想选择。特别是对于需要高温度稳定性和强电流处理能力的应用,SIMID 1812-T提供了可靠的解决方案。总体而言,我们强烈推荐这一系列的电感器给寻求高质量和高性能电子元器件的用户。

B82432T1474K000参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 3.5MHz
容差 ±10%
直流电阻(DCR) 15Ω
额定电流 100mA
Q值 20@796kHz
测试频率 796KHz
电感值 470μH
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1474K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1474K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1474K000 B82432T1474K000数据手册

B82432T1474K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.3254 ¥ 2.7236
5000+ $ 0.3194 ¥ 2.673
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 6809
