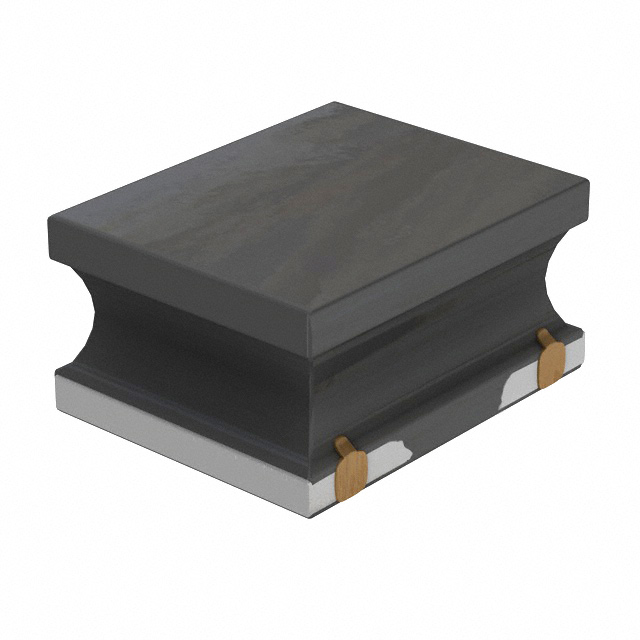

VLS252012HBX-3R3M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.55A 1.8A 8 3.3μH 168mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: VLS252012HBX-3R3M-1
供应商: 国内现货
标准整包数: 2000
TDK 贴片电感 VLS252012HBX-3R3M-1

VLS252012HBX-3R3M-1概述


    产品简介


    产品类型:磁屏蔽功率电感
    主要功能:用于电源电路中的滤波、储能和电磁干扰抑制
    应用领域:智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频摄像机(DVC)、数字静态相机(DSC)、移动显示面板、便携式游戏设备及各种紧凑型电源模块

    技术参数


    - 型号:VLS252012HBX-1系列
    - 额定电流:Isat或Itemp中的较小值
    - 额定温度范围:工作温度范围为-40至105°C,存储温度范围也为-40至105°C
    - 封装尺寸:2.5mm x 2.0mm x 1.2mm
    - 内阻(DC电阻):不同规格的具体数值如下:
    - 0.24μH:0.029Ω最大,0.022Ω典型
    - 0.33μH:0.031Ω最大,0.025Ω典型
    - 0.47μH:0.035Ω最大,0.029Ω典型
    - 0.68μH:0.046Ω最大,0.038Ω典型
    - 1.0μH:0.056Ω最大,0.047Ω典型
    - 1.5μH:0.082Ω最大,0.068Ω典型
    - 2.2μH:0.102Ω最大,0.085Ω典型
    - 3.3μH:0.168Ω最大,0.140Ω典型
    - 4.7μH:0.240Ω最大,0.200Ω典型
    - 6.8μH:0.372Ω最大,0.310Ω典型
    - 10μH:0.540Ω最大,0.450Ω典型

    产品特点和优势


    独特功能:
    - 磁屏蔽型绕线电感,采用金属磁材料,提高屏蔽性能和高频响应能力
    - 具备较高的额定电流,适用于高密度安装
    - 优良的温度稳定性,在宽泛的工作温度范围内仍能保持稳定性能
    市场竞争力:
    - 高磁屏蔽性能和良好的散热能力使其在小型化设备中有广泛应用
    - 出色的直流电阻性能和额定电流指标确保了高效的电能转换和传输

    应用案例和使用建议


    应用场景:
    - 在智能手机和平板终端中,可用于电源管理电路,确保设备高效稳定的供电
    - 在笔记本电脑和其他便携式设备中,可提供高效的电能转换和稳定的输出电压
    使用建议:
    - 确保电感器的工作温度不超过规定范围,以防止过热引起的损坏
    - 使用过程中应注意散热设计,避免长时间过载运行
    - 为了保证设备的正常运行,建议在进行焊接前进行预热处理,以减少温度差对元件的影响

    兼容性和支持


    - 兼容性:与多种电源管理和信号处理电路兼容,广泛应用于各类电子产品中
    - 支持服务:制造商提供了详尽的产品手册和技术支持,包括详细的安装指南、安全注意事项以及故障排除建议

    常见问题与解决方案


    1. 问题:电感器在高温环境下工作时出现过热现象
    解决方案:增加散热措施,如安装散热片或改进电路布局,确保良好散热
    2. 问题:电感器在焊接过程中容易出现虚焊
    解决方案:确保预热温度适中,遵循正确的焊接步骤和条件,使用合格的焊接设备
    3. 问题:电感器工作时噪声较大
    解决方案:检查电路布局,确保屏蔽措施到位,避免外界磁场干扰

    总结和推荐


    产品综述:VLS252012HBX-1系列电感器凭借其优异的磁屏蔽性能、高电流承载能力和出色的温度稳定性,成为一款非常适合应用于智能设备和紧凑型电源模块的高性能电感器。
    推荐理由:鉴于其优秀的特性和广泛的适用性,我们强烈推荐此系列电感器作为高可靠性应用的理想选择。无论是设计智能手机还是便携式设备,这款电感器都将提供卓越的性能和稳定性。

VLS252012HBX-3R3M-1参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 168mΩ
额定电流 1.8A
Q值 8
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 1.55A
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS252012HBX-3R3M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252012HBX-3R3M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252012HBX-3R3M-1 VLS252012HBX-3R3M-1数据手册

VLS252012HBX-3R3M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1941
40000+ ¥ 0.1882
库存: 40000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 776.4
直接购买
加入购物车
