VLS5045EX-2R2N-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 6.4A 4.7A 2.2μH 28.6mΩ ±30% 5045 标准安装,贴片安装 5.3mm*5mm*4.5mm
供应商型号: C2043148
供应商: 国内现货
标准整包数: 5

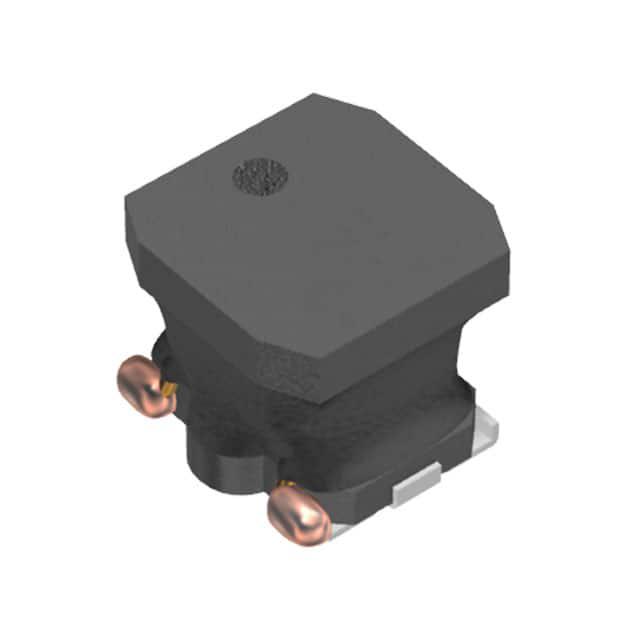

TDK 贴片电感 VLS5045EX-2R2N-H

VLS5045EX-2R2N-H概述

    电子元器件产品技术手册:VLS5045EX-H系列汽车级功率电感

    1. 产品简介


    VLS5045EX-H系列是专为汽车应用设计的功率电感,属于绕线铁氧体电感。这些电感主要用于电源电路中,具有优异的磁屏蔽性能和高密度装配能力。它们特别适合于汽车相关的各种系统,如发动机管理控制(ECM)、气囊、前照灯、电动助力转向、仪表盘、防抱死制动系统(ABS)等。

    2. 技术参数


    | 规格 | 描述 |

    | 类型 | 绕线铁氧体电感 |
    | 尺寸 | 5.0×5.3×4.5 mm |
    | 电感值范围 | 1.0 µH 至 150 µH(具体数值参见表格) |
    | 电流范围 | 最大额定电流(Isat 或 Itemp,以较小者为准) |
    | 温度范围 | -40°C 至 +125°C(包括自热效应) |
    | 兼容性 | 符合AEC-Q200标准 |
    | 尺寸公差 | ±30%(部分规格为±20%) |
    | 电阻 | 见具体规格表 |

    3. 产品特点和优势


    - 高磁屏蔽性能:通过优化的铁氧体磁芯结构,提高了电磁屏蔽效果,从而有效降低干扰。
    - 高电流承载能力:通过优化设计,能够承受更大的电流,且具有较低的直流电阻。
    - 宽温度范围:能够在极端温度条件下稳定运行,适合汽车复杂的工作环境。
    - 兼容性强:符合AEC-Q200标准,确保在汽车电子领域的可靠性和一致性。

    4. 应用案例和使用建议


    这些电感主要应用于汽车相关的多种设备中。例如,在引擎管理系统中,它们用于调节电压和电流;在气囊系统中,用于提供紧急情况下的电力供应;在前照灯系统中,作为LED驱动电路的一部分。为了确保最佳性能,建议根据具体的应用需求选择合适的电感型号,并遵循制造商的推荐焊接工艺和存储条件。

    5. 兼容性和支持


    VLS5045EX-H系列电感具有良好的兼容性,可以与其他常见的汽车级组件配合使用。制造商提供了详细的交付规格和技术支持,确保产品在应用中的稳定性和可靠性。建议用户在使用前仔细阅读技术手册,了解相关的安装和维护要求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储期间电感品质下降 | 确保存储条件符合要求(温度:5°C至40°C,湿度:<75%RH)。 |
    | 过热导致性能下降 | 避免长时间过载使用,确保散热充分。 |
    | 磁场干扰 | 避免将电感置于强磁场环境中。 |

    7. 总结和推荐


    总体来看,VLS5045EX-H系列电感凭借其高性能、高可靠性以及适用于极端环境的特点,非常适合汽车电子系统的应用。特别是其高磁屏蔽性能和宽温度范围,使其成为现代汽车电子设备的理想选择。鉴于其卓越的表现,强烈推荐在各类汽车电子项目中使用这一系列电感。

VLS5045EX-2R2N-H参数

参数
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 6.4A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 28.6mΩ
额定电流 4.7A
Q值 -
长*宽*高 5.3mm*5mm*4.5mm
通用封装 5045
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS5045EX-2R2N-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-2R2N-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-2R2N-H VLS5045EX-2R2N-H数据手册

VLS5045EX-2R2N-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
