VLS3015CX-1R0M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.59A 3.33A 1μH 42mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 12M-VLS3015CX-1R0M-1
供应商: 云汉优选
标准整包数: 2000

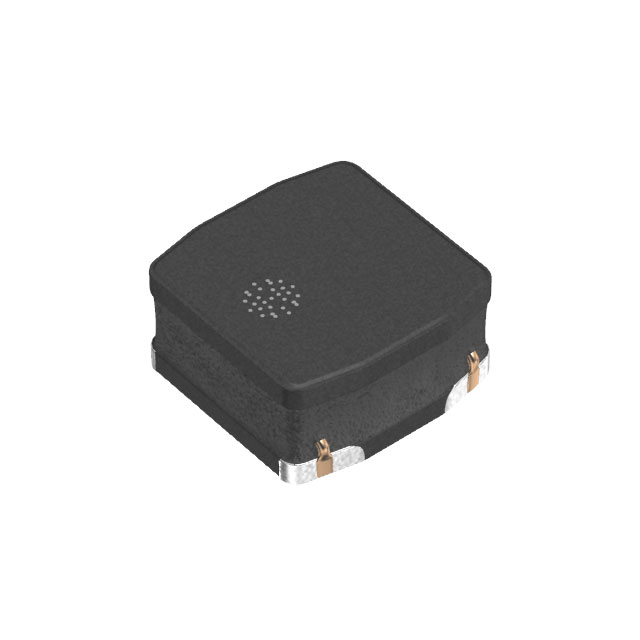

TDK 贴片电感 VLS3015CX-1R0M-1

VLS3015CX-1R0M-1概述

    电子元器件产品技术手册:VLS3015CX-1系列电感

    1. 产品简介


    VLS3015CX-1系列电感是一款专为电源电路设计的磁屏蔽型线绕电感器。采用铁氧体磁材料制造,适用于各种高性能电子设备。本产品的主要特点是高磁屏蔽设计和高密度安装的兼容性,能够实现较大的电流承载能力和较低的直流电阻。

    2. 技术参数


    - 型号: VLS3015CX-1
    - 尺寸: 3.0×3.0×1.5 mm
    - 电感范围: 1.0 µH 至 100 µH
    - 公差: ±20%
    - 测量频率: 1 MHz
    - 直流电阻: 0.035 Ω至2.245 Ω
    - 额定电流: 0.57 A至4.44 A
    - 工作温度范围: -40°C至+105°C(包含自温升)
    注: 额定电流取决于饱和电流(Isat)或温度上升电流(Itemp),两者取较小值。

    3. 产品特点和优势


    - 高磁屏蔽设计: 减少电磁干扰,确保高可靠性。
    - 优化核心设计: 实现了更大的电流承载能力和较低的直流电阻。
    - 宽工作温度范围: 能够在极端环境下正常运行。
    - 高密度安装兼容性: 适合紧凑电路板的设计要求。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机、平板电脑终端
    - 硬盘驱动器(HDDs)
    - 固态硬盘(SSDs)
    - 数字摄像机(DVCs)
    - 移动显示面板
    - 便携式游戏设备
    - 小型电源模块
    使用建议:
    - 在焊接前进行预热,确保焊料温度和芯片温度之间的温差不超过150°C。
    - 设计电路板时注意布局,避免磁干扰引起的故障。
    - 确保足够的热设计裕度以应对自加热现象。

    5. 兼容性和支持


    - 兼容性: 与各种高密度安装设备兼容。
    - 支持和服务: 厂商提供详细的使用说明和技术支持。

    6. 常见问题与解决方案


    常见问题:
    - 焊接后终端电极退化: 确保在指定的时间内完成组装,避免过期存储。
    - 电路板整体变形导致应力: 在嵌入印刷电路板时注意避免对芯片造成残余应力。
    解决方案:
    - 定期检查并更换存储期限过长的产品。
    - 在设计和组装过程中仔细处理电路板,避免变形。

    7. 总结和推荐



    总结

    :
    - VLS3015CX-1系列电感在设计上实现了卓越的磁屏蔽和高电流承载能力,适用于多种严苛的应用环境。
    - 其出色的性能和广泛的适用性使其成为市场上极具竞争力的产品之一。
    推荐:
    - 我们强烈推荐使用VLS3015CX-1系列电感。对于需要高可靠性、高稳定性的应用,此款电感是理想的选择。

VLS3015CX-1R0M-1参数

参数
饱和电流(LSAT) 2.59A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 42mΩ
额定电流 3.33A
Q值 -
测试频率 1MHz
电感值 1μH
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3015CX-1R0M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015CX-1R0M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015CX-1R0M-1 VLS3015CX-1R0M-1数据手册

VLS3015CX-1R0M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6167
20000+ ¥ 0.5982
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1233.4
