CLF10040T-150M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.2A 2.5A 15μH 48mΩ ±20% 贴片安装 10mm*9.7mm*4.1mm
供应商型号: 2345101
供应商: 海外现货
标准整包数: 1

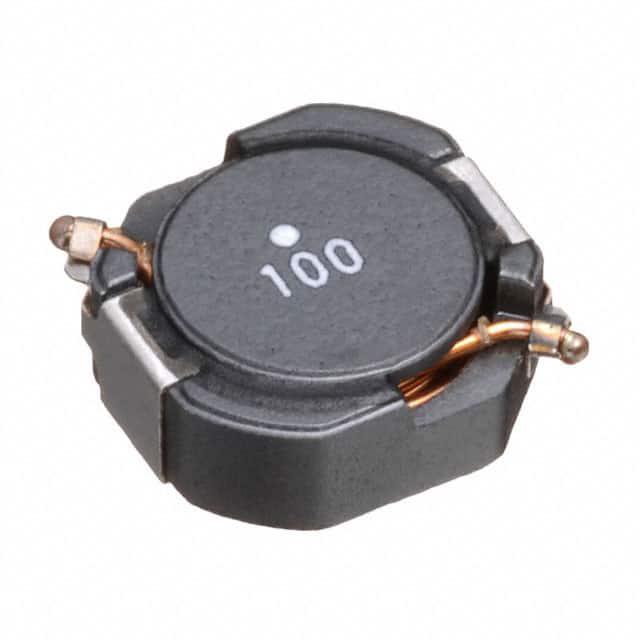

TDK 贴片电感 CLF10040T-150M

CLF10040T-150M概述

    电子元器件产品技术手册:CLF10040型电感器

    产品简介


    CLF10040型电感器是一种专门用于电源电路的磁屏蔽式绕线铁氧体电感器。它属于CLF系列,具有多种型号,适用于不同应用场景。该电感器主要应用于薄屏电视、液晶显示器、音频视频设备、机顶盒、LED灯、工业设备等领域。由于此款电感器即将停产,用户需要注意及时采购和使用。

    技术参数


    - 尺寸: 10.0mm x 9.7mm x 3.8mm
    - 引脚布局: T型贴片封装
    - 电感值范围: 1.0 µH 至 470 µH
    - 额定电流: 视具体型号而定,详见下表
    - 直流电阻: 依据具体型号在100 kHz下的直流电阻不同
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -40°C 至 +105°C
    | 型号 | 电感值(µH) | 电流(安培) | 额定电流(Idc1) | 额定电流(Idc2) |

    | CLF10040T-1R0N | 1.0 | 12.0 | 6.3 | 5.7 |
    | CLF10040T-1R5N | 1.5 | 10.6 | 5.8 | 7.1 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 磁屏蔽设计: 减少电磁干扰,提升系统稳定性。
    2. 宽频响应: 在不同频率范围内保持稳定的电感值,适用于多种电子设备。
    3. 耐温范围广: -40°C 至 +105°C 的工作温度范围使其在各种恶劣环境中均能稳定运行。
    4. 符合RoHS指令: 符合环保要求,有利于可持续发展。

    应用案例和使用建议


    - 薄屏电视: 适用于高清晰度屏幕所需的电源管理,确保图像质量不受影响。
    - LED照明: 稳定的电流输出有助于延长灯具寿命。
    - 工业设备: 在严苛的工业环境中提供可靠的电感解决方案。
    使用建议:
    - 预热组件: 确保在焊接前对组件进行适当的预热,以减少焊点损坏的风险。
    - 静电力释放: 使用防静电手环以避免人体静电对元件造成损害。
    - 热设计考量: 考虑到自发热效应,在设计电路时应预留足够的余量以适应温度变化。

    兼容性和支持


    - 兼容性: 此电感器适用于标准SMT贴装工艺,可与其他同类产品或设备配合使用。
    - 技术支持: 请联系TDK公司获取进一步的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 存储期过长导致焊点变质。
    - 解决方案: 按照存储条件(温度:5°C至30°C,湿度:10%至75%RH以下)正确存储,不得超过6个月。
    - 问题: 过热引起短路或其他故障。
    - 解决方案: 设计时需考虑散热措施,如增加散热片或优化PCB布局。


    总结和推荐


    CLF10040型电感器凭借其出色的电气特性和广泛的适用性,在电源管理和信号过滤方面表现优异。然而,考虑到其即将停产的事实,建议尽快采购库存,并寻找替代产品以确保项目持续进展。此款电感器特别适合需要高度可靠性和稳定性的应用,但用户应尽快采取行动,以免面临供应链中断的风险。

CLF10040T-150M参数

参数
电感值 15μH
饱和电流(LSAT) 3.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 48mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
长*宽*高 10mm*9.7mm*4.1mm
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

CLF10040T-150M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CLF10040T-150M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK CLF10040T-150M CLF10040T-150M数据手册
