VLCF4024T-6R8N1R1-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.15A 1.15A 6.8μH 116mΩ ±30% 1515 标准安装,贴片安装 4mm*4mm*2.4mm
供应商型号: 4354302
供应商: 海外现货
标准整包数: 1

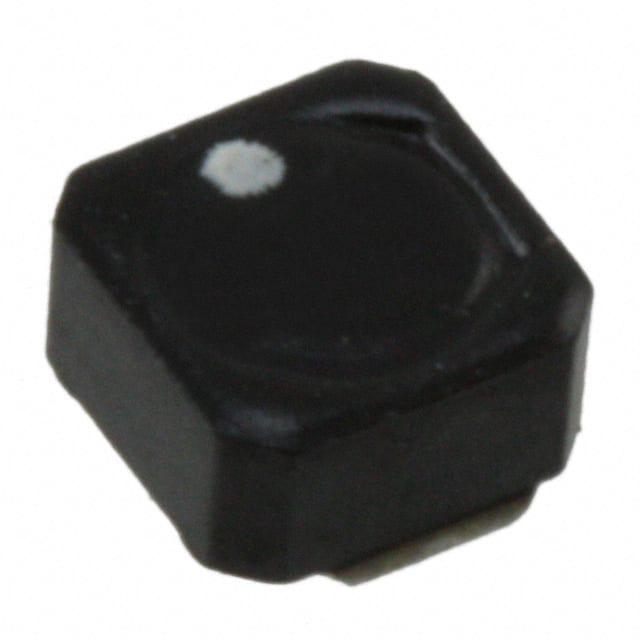

TDK 贴片电感 VLCF4024T-6R8N1R1-2

VLCF4024T-6R8N1R1-2概述

    电子元器件技术手册:VLCF4024-2型功率电感

    1. 产品简介


    产品类型: 功率电感器
    主要功能: VLCF系列电感器是专为电源电路设计的磁屏蔽型线绕电感器,具有低剖面、高磁屏蔽性能。
    应用领域: 主要应用于移动设备(如硬盘驱动器HDDs、数字摄像机DVCs和数码相机DSCs)、液晶显示器LCD、以及其他直流到直流转换器等设备中。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 额定电流 | 小于Isat或Itemp中的较小值 |
    | Isat(饱和电流) | 当电感值降低30%时的电流 |
    | Itemp(温度上升电流) | 温度上升40°C时的电流 |
    | 测量频率 | 100kHz |
    | 直流电阻(最大值) | 0.032Ω至1.21Ω |
    | 直流电阻(典型值) | 0.027Ω至1.05Ω |
    | 饱和电流(最大值) | 0.30A至2.46A |
    | 饱和电流(典型值) | 0.48A至3.09A |
    | 尺寸(长×宽×高) | 4.0mm × 4.0mm × 2.4mm |
    | 操作温度范围 | -40°C 至 +105°C(含自热) |

    3. 产品特点和优势


    - 磁屏蔽构造:采用铁氧体芯,具有优良的磁屏蔽效果,能够有效抑制电磁干扰。
    - 低剖面设计:低高度设计,适合空间有限的应用环境。
    - 良好的温度适应性:能够在广泛的温度范围内稳定工作,适用于多种环境条件。
    - 优异的电气性能:具有低直流电阻和高饱和电流,保证高效能运作。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备:硬盘驱动器、数字摄像机和数码相机等,需要高效的电源管理和滤波。
    - 显示设备:液晶显示器和其他直流到直流转换器,用于稳定电压输出。
    使用建议:
    - 在高温环境下使用时,应选择饱和电流较大的型号以避免过热。
    - 确保正确的预热时间和焊接温度,以防止终端电极因长时间存储而退化。
    - 设计电路板时应合理布局线圈,减少磁干扰可能引起的误动作。

    5. 兼容性和支持


    - 兼容性:VLCF4024-2型电感器与其他标准接口的电源电路完全兼容,适用于多种不同的电子设备。
    - 支持和维护:制造商提供详尽的技术支持文档和售后服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - Q:电感器在使用过程中出现温升过高怎么办?
    - A: 应该选择额定电流较高的型号,并适当增加散热措施,例如使用自然冷却或外加散热片。

    - Q:如何处理电感器的存储期超过六个月的问题?
    - A: 超过存储期限的产品可能会出现焊接问题,建议重新检测并进行适当的预热处理。

    7. 总结和推荐


    综合评估:
    VLCF4024-2型电感器凭借其独特的磁屏蔽设计、低剖面和宽泛的工作温度范围,在移动设备和显示设备等应用场景中表现出色。该产品不仅具备优秀的电气性能,还拥有较高的安全性和可靠性。
    推荐:
    鉴于上述优点,我们强烈推荐VLCF4024-2型电感器作为电源管理和滤波的理想选择,特别是在要求高效能和稳定性的环境中。

VLCF4024T-6R8N1R1-2参数

参数
电感值 6.8μH
饱和电流(LSAT) 1.15A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 116mΩ
额定电流 1.15A
Q值 -
测试频率 100KHz
长*宽*高 4mm*4mm*2.4mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4024T-6R8N1R1-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4024T-6R8N1R1-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4024T-6R8N1R1-2 VLCF4024T-6R8N1R1-2数据手册

VLCF4024T-6R8N1R1-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1416
10+ ¥ 3.2631
50+ ¥ 3.1376
100+ ¥ 3.1376
200+ ¥ 2.8113
500+ ¥ 2.7611
2500+ ¥ 2.7109
5000+ ¥ 2.7109
库存: 456
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.63
