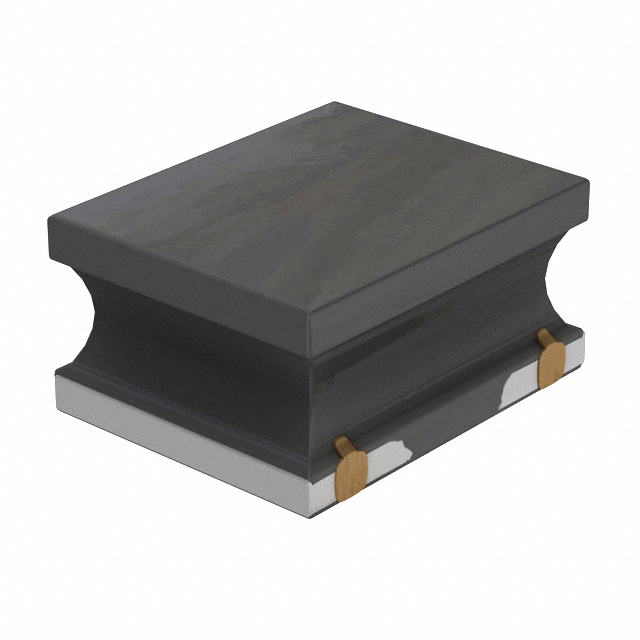

VLS252012CX-220M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 540mA 560mA 22μH 955mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2493065
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 VLS252012CX-220M-1

VLS252012CX-220M-1概述

    电子元器件产品技术手册

    产品简介


    产品类型: 电感器
    主要功能: 用于电源电路中的磁屏蔽型绕线电感器
    应用领域: 智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、便携式显示屏面板、掌上游戏设备、紧凑型电源模块及其他相关领域

    技术参数


    | 参数 | 规格 |

    | 尺寸(L×W×H) | 2.5×2.0×1.2 mm |
    | 电感值范围 | 1.0 µH - 22 µH |
    | 电感容差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 0.052Ω - 0.796Ω |
    | 额定电流(Isat) | 1.00 A - 3.00 A |
    | 温度范围 | -40°C 至 105°C |

    产品特点和优势


    本系列电感器具有高磁屏蔽构造,并且支持高密度安装。通过优化铁氧体芯的形状,实现了大电流和低直流电阻。其设计适用于多种高性能电子产品,特别适合于空间有限的应用场景。此外,该系列电感器还具有优异的温度稳定性和可靠性,确保了其在各种环境下的稳定运行。

    应用案例和使用建议


    根据手册提供的应用场景,电感器广泛应用于智能手机和平板电脑中,这些设备对电感器的要求是小型化、高性能。建议用户在设计电路时考虑这些因素,同时遵循手册中关于预热和回流焊的指南以确保焊接质量。对于嵌入式印刷电路板的设计,建议合理布局线圈以避免磁干扰的影响。

    兼容性和支持


    本系列产品与当前主流电子元件兼容,适用于各类电子设备。制造商提供了详细的技术支持文档和售后维护服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    1. 问题:焊接后电感器性能下降
    - 解决方案: 检查存储条件,确保湿度不超过75%RH。在焊接前进行预热处理,温度差异控制在150°C以内。
    2. 问题:产品使用寿命短
    - 解决方案: 避免将产品暴露于高温或腐蚀性气体环境中。选择适当的安装位置,避免因整体或局部变形导致的应力集中。

    总结和推荐


    总体而言,VLS252012CX-1型电感器以其优秀的磁屏蔽性能、高电流承载能力和低直流电阻,在众多应用场合中表现卓越。强烈推荐给需要高性能、高可靠性的电路设计师和制造商使用。

VLS252012CX-220M-1参数

参数
容差 ±20%
直流电阻(DCR) 955mΩ
额定电流 560mA
Q值 -
测试频率 1MHz
电感值 22μH
饱和电流(LSAT) 540mA
自谐振频率(SRF) -
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
