VLS3015CX-2R2M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.71A 2.65A 2.2μH 64mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 31M-VLS3015CX-2R2M-1
供应商: 云汉优选
标准整包数: 5

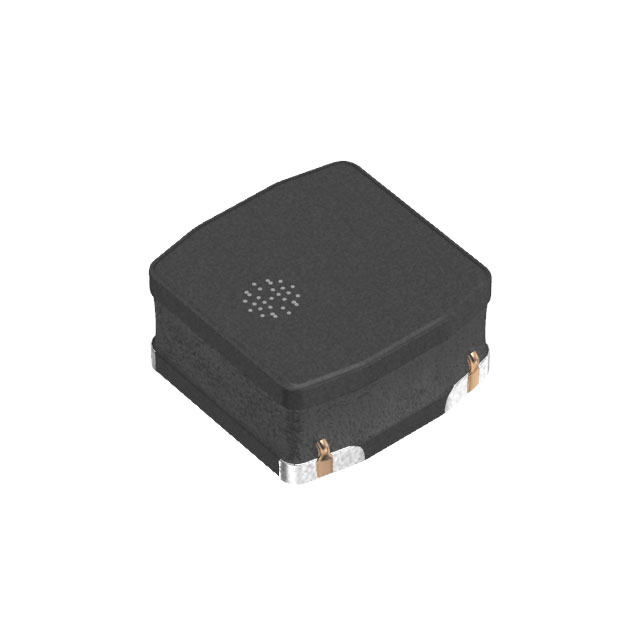

TDK 贴片电感 VLS3015CX-2R2M-1

VLS3015CX-2R2M-1概述


    产品简介


    产品类型及功能
    VLS3015CX-1系列是专门为电源电路设计的磁屏蔽型绕线电感器,采用铁氧体磁材料制造。这些电感器具备高磁屏蔽构造,适用于高密度安装。通过优化铁氧体芯的设计,实现了更高的电流承载能力和更低的直流电阻。
    应用领域
    这类电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字照相机(DSC)、便携式显示面板、便携式游戏设备、紧凑型电源模块及其他消费电子设备中。

    技术参数


    | 特性 | 规格 |

    | 额定电流 | Isat或Itemp的较小值 |
    | Isat | 电感变化率下降30%时 |
    | Itemp | 自加热导致温度上升40°C |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 最大0.042Ω,典型0.035Ω |
    | 电感量 | 1.0µH至100µH |
    | 容差 | ±20% |
    | 尺寸 | 3.0×3.0×1.5mm |
    | 操作温度范围 | -40°C至+105°C(包含自温升) |

    产品特点和优势


    1. 高磁屏蔽:有效减少磁场泄露,提高系统的电磁兼容性。
    2. 高电流承载能力:优化的铁氧体芯设计使其能承载更大电流。
    3. 低直流电阻:保证较低的能量损耗和高效能。
    4. 耐温范围广:适应广泛的温度条件,增强设备的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    这些电感器常用于手机和平板电脑的电源管理模块中,以确保稳定的电源供应并减小干扰。它们也适用于紧凑型电源模块和其他需要高集成度电子设备中。
    使用建议
    - 在设计PCB时,要特别注意电感器周围的磁场布局,避免不必要的磁场干扰。
    - 储存时要注意温度和湿度条件,以防止电极氧化。
    - 确保预热阶段使芯片温度与焊料温度之间的温差不超过150°C,以避免过度加热导致的损坏。

    兼容性和支持


    这些电感器可以与其他标准元件兼容,适合集成到现有的设计中。制造商提供了详细的交付规格和相关技术文档,以确保正确和安全使用。

    常见问题与解决方案


    1. 问题:焊接过程中发现焊接不牢固。
    - 解决方案:确保预热温度适宜,且焊点温度控制在规定范围内。
    2. 问题:产品在高温环境下出现性能下降。
    - 解决方案:检查焊接质量和PCB上的应力分布,避免过高的局部温度。

    总结和推荐


    VLS3015CX-1系列电感器凭借其高磁屏蔽性、高电流承载能力和宽操作温度范围,在各种应用中表现出色。它是一款高性能、可靠的电感器,特别适合于智能手机、平板电脑等便携式设备中的电源管理模块。综合考虑其优异性能和广泛应用,强烈推荐在高要求的电子设备设计中使用。

VLS3015CX-2R2M-1参数

参数
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.71A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 64mΩ
额定电流 2.65A
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
