首页  >  产品百科  >  VLS3010ET-2R2M

VLS3010ET-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.2A 1.2A 2.2μH 116mΩ ±20% SMD 贴片安装 3mm*3mm*1mm
供应商型号: 11M-VLS3010ET-2R2M
供应商: 云汉优选
标准整包数: 1

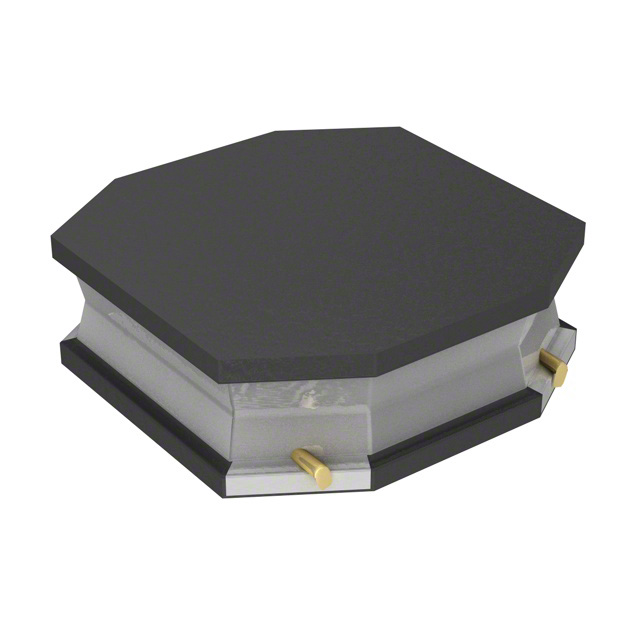

TDK 贴片电感 VLS3010ET-2R2M

VLS3010ET-2R2M概述

    VLS3010E 型电感器技术手册

    1. 产品简介


    产品类型:VLS3010E型电感器属于VLS-E系列,专为电源电路设计的绕制铁氧体磁屏蔽电感器。
    主要功能:适用于各种电源电路,可提供低自热效应和高密度安装能力。磁屏蔽结构确保在非磁屏蔽电路板设计中有效避免电磁干扰。
    应用领域:广泛应用于智能手机、平板电脑终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、便携式显示器、游戏机以及其他小型电源模块。

    2. 技术参数


    - 尺寸:3.0mm x 3.0mm x 1.0mm
    - 阻抗:0.060Ω至0.750Ω
    - 电感值:1.0µH至22.0µH
    - 容差:±20%至±30%
    - 额定电流:最大值为0.38A至2.10A
    - 存储温度范围:-40°C至+105°C
    - 包装数量:每盘2000个
    - 单件重量:36mg

    3. 产品特点和优势


    - 磁屏蔽结构:减少电磁干扰,适合高密度电路板设计。
    - 低自热效应:减少在高功率运行时的温度上升,提高稳定性。
    - 符合RoHS标准:环保且无卤素,适用于绿色制造。

    4. 应用案例和使用建议


    - 案例:适合于便携式设备和消费电子产品的电源管理模块。
    - 建议:在组装前进行预热处理,确保焊接质量;根据制造商提供的推荐回流焊曲线操作,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:与其他无铅焊料及电路板设计兼容。
    - 支持:联系制造商获取详细的使用规范和技术支持。

    6. 常见问题与解决方案


    - 问题:存储超过12个月可能导致焊接质量下降。
    - 解决办法:确保在规定的存储条件下存放,定期检查焊接点的质量。
    - 问题:在高负载下可能因自热而影响性能。
    - 解决办法:适当选择电感器的额定电流,确保设计余量足够大以承受自热效应。

    7. 总结和推荐


    总结:VLS3010E型电感器是一款高性能、可靠且易于集成的产品,具有广泛的适用性和出色的环境兼容性。
    推荐:强烈推荐使用该产品用于各类电源管理和信号处理的应用中,特别是在便携式设备和消费电子产品中。

VLS3010ET-2R2M参数

参数
容差 ±20%
直流电阻(DCR) 116mΩ
额定电流 1.2A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) -
长*宽*高 3mm*3mm*1mm
通用封装 SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3010ET-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3010ET-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3010ET-2R2M VLS3010ET-2R2M数据手册

VLS3010ET-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.35
100+ ¥ 0.3
300+ ¥ 0.2625
1000+ ¥ 0.2211
5000+ ¥ 0.21
库存: 88
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 3.5
直接购买
加入购物车
