VLS6045EX-1R0N-CA

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 12A 6A 1μH 15.6mΩ ±30% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: VLS6045EX-1R0N-CA
供应商: Arrow
标准整包数: 1

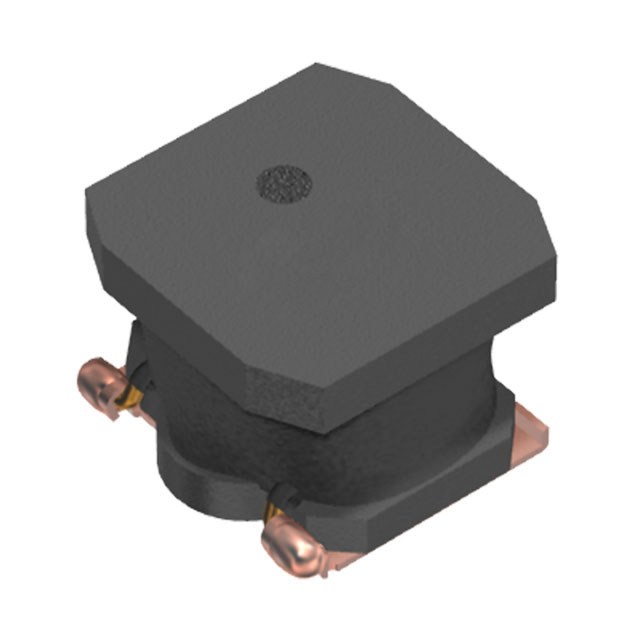

TDK 贴片电感 VLS6045EX-1R0N-CA

VLS6045EX-1R0N-CA概述


    产品简介


    VLS6045EX型电感器是一种专为汽车导航系统、车载音响及其他车载配件设计的功率电路电感器。它采用卷绕铁氧体磁屏蔽结构,具备高密度安装能力,并通过优化铁芯形状实现了更大的电流承载能力和更低的直流电阻。该系列产品适用于一般消费电子设备,但不适用于某些特定的高安全要求的应用场景。

    技术参数


    - 型号及编码:VLS6045EX系列
    - 尺寸:6.0×6.0×4.5 mm
    - 电感值:1.0 µH至220 µH(精度±20%或±30%)
    - 额定电流:根据自温升而定,具体取决于电感值的变化率和温度升高程度
    - 直流电阻:0.012Ω 至 1.15Ω
    - 工作温度范围:-40°C 至 105°C
    - 存储温度范围:-40°C 至 105°C
    - 兼容性:符合RoHS指令、无卤素、兼容无铅焊料

    产品特点和优势


    - 高磁屏蔽性能:采用铁氧体材料,能有效防止磁场干扰,确保电源系统的稳定运行。
    - 高可靠性:优化后的铁芯形状能够承受更大的电流,同时保持低直流电阻,从而提高了效率和稳定性。
    - 良好的散热性能:设计考虑到自我温升的影响,在热设计上留有足够的余量。
    - 环境适应性强:能在广泛的温度范围内正常工作,并且在严格的存储条件下保存时间不超过6个月。

    应用案例和使用建议


    VLS6045EX系列电感器主要用于车载电子系统,如车载导航、音响系统等。在实际应用中,需要注意以下几点:
    - 焊接条件:建议先预热再焊接,并注意焊接温度不要超过芯片的耐受极限,避免热应力对器件造成损害。
    - 冷却处理:开启电源后会有自加热现象,因此在设计时需考虑冷却机制。
    - 安装位置:确保印刷电路板在嵌入过程中不会施加过大的应力于电感器上,以防止损坏。

    兼容性和支持


    VLS6045EX系列电感器适用于多种电子设备,尤其适合汽车电子领域。关于其他设备的兼容性,需要参考具体的应用情况和产品规格说明。对于任何超出规范之外的应用,建议提前与制造商沟通确认。

    常见问题与解决方案


    - 存储期限:超过6个月未使用的电感器可能影响焊接质量,建议提前检查并采取适当的预防措施。
    - 过热问题:若出现过热情况,可能导致短路、性能下降甚至寿命缩短,可通过改善散热条件来解决。
    - 电磁干扰:合理布局电路板上的线圈可减少磁干扰的可能性。

    总结和推荐


    VLS6045EX型电感器凭借其出色的磁屏蔽效果、高可靠性和优良的环境适应性,在车载电子系统中具有显著的应用优势。尽管其主要应用于汽车导航和娱乐系统,但由于其强大的性能和广泛的工作温度范围,也适合作为一般消费电子设备中的选择。总之,这是一款非常值得推荐的产品。

VLS6045EX-1R0N-CA参数

参数
电感值 1μH
饱和电流(LSAT) 12A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 15.6mΩ
额定电流 6A
Q值 -
测试频率 100KHz
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS6045EX-1R0N-CA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-1R0N-CA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045EX-1R0N-CA VLS6045EX-1R0N-CA数据手册

VLS6045EX-1R0N-CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9458
10+ ¥ 0.7624
25+ ¥ 0.7547
50+ ¥ 0.747
100+ ¥ 0.7404
250+ ¥ 0.7327
500+ ¥ 0.7261
1000+ ¥ 0.6088
3000+ ¥ 0.6023
6000+ ¥ 0.5967
库存: 25634
起订量: 579 增量: 0
交货地:
最小起订量为:500
合计: ¥ 363.05
