VLS4012T-100MR82

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 890mA 820mA 10μH 240mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: UNP-VLS4012T-100MR82
供应商: 海外现货
标准整包数: 1

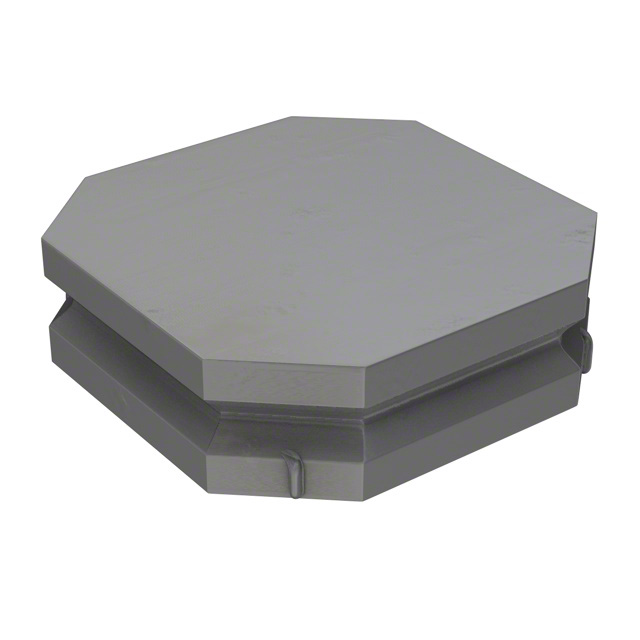

TDK 贴片电感 VLS4012T-100MR82

VLS4012T-100MR82概述

    SMD Inductors (Coils) - VLS4012 系列

    产品简介


    VLS4012 系列是适用于电源线(绕线型,磁屏蔽)的小型表面贴装电感器(线圈)。它们主要用于便携式 DC 到 DC 转换器,以满足通用需求。这些电感器以其紧凑的尺寸、高磁屏蔽结构以及支持无铅焊接的特点而著称,广泛应用于数码摄像机(DVCs)、数字相机(DSCs)、个人数字助理(PDAs)、液晶显示器(LCD displays)、手机、硬盘驱动器(HDDs)等领域。

    技术参数


    - 产品尺寸:安装面积为 4 × 4 mm,高度最大为 1.2 mm。
    - 工作温度范围:-40°C 至 +105°C(包含自热升)
    - 引脚设计:符合 RoHS 指令,不含铅,支持无铅焊接。
    - 电气特性:
    - 电感值范围:1 µH 至 47 µH(不同型号之间有所差异)
    - 电感公差:±30% 或 ±20%
    - 测试频率:1 MHz
    - 直流电阻:0.05 Ω 至 0.41 Ω(视具体型号而定)
    - 额定电流:1.0 A 至 2.5 A(视具体型号而定)

    产品特点和优势


    VLS4012 系列电感器具有以下显著特点和优势:
    - 微型化设计:紧凑的 4×4 mm 尺寸和 1.2 mm 的高度,适合便携式设备的紧凑布局。
    - 高性能磁屏蔽:提供良好的 EMC 保护性能,特别适用于需要高度电磁兼容性的场合。
    - 自动化生产友好:能够适应自动贴片工艺,简化生产流程。
    - 环保材料:完全符合 RoHS 标准,不含铅和其他有害物质,环保且健康。

    应用案例和使用建议


    VLS4012 系列电感器被广泛应用于各类便携式设备,例如手机、DSCs 和 DVCs 等。这些设备通常要求电感器具备高电磁兼容性和高集成度。因此,在实际应用中,需确保电路板的设计符合电感器的推荐模式,特别是在高温环境下,要特别注意电感器的散热问题,以免影响其性能和使用寿命。

    兼容性和支持


    VLS4012 系列电感器在生产过程中已经进行了严格的质量控制,确保其与大多数现有的电子设备和组件兼容。对于任何不兼容的问题,制造商提供了详尽的技术支持和售后维护服务,确保客户能够顺利地进行集成和调试。

    常见问题与解决方案


    - 问题:电感器在高温下表现不佳。
    - 解决方案:适当增加散热措施,如添加散热片或改进电路板设计,确保电感器的工作温度处于安全范围内。
    - 问题:电感值不稳定。
    - 解决方案:检查焊接质量,确保所有连接点都牢固可靠;此外,还应对电路板进行重新设计,以确保正确的电感值。

    总结和推荐


    综上所述,VLS4012 系列电感器以其微型化、高性能、高磁屏蔽及环保等特点,在众多便携式电子设备中表现出色。我们强烈推荐这款产品给需要在紧凑空间内实现高效能量转换的应用场景。无论是从技术规格还是从市场应用来看,它都是一个非常值得信赖的选择。

VLS4012T-100MR82参数

参数
饱和电流(LSAT) 890mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 240mΩ
额定电流 820mA
Q值 -
测试频率 1MHz
电感值 10μH
长*宽*高 4mm*4mm*1.2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLS4012T-100MR82厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS4012T-100MR82数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS4012T-100MR82 VLS4012T-100MR82数据手册

VLS4012T-100MR82封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3056 ¥ 2.5827
4361+ $ 0.282 ¥ 2.3829
库存: 4361
起订量: 39 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.58
