VLCF4018T-4R7N1R0-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz 1.07A 1.07A 8 4.7μH 101mΩ ±30% SMD 贴片安装 4mm*4mm*1.8mm
供应商型号: 31M-VLCF4018T-4R7N1R0-2
供应商: 云汉优选
标准整包数: 5

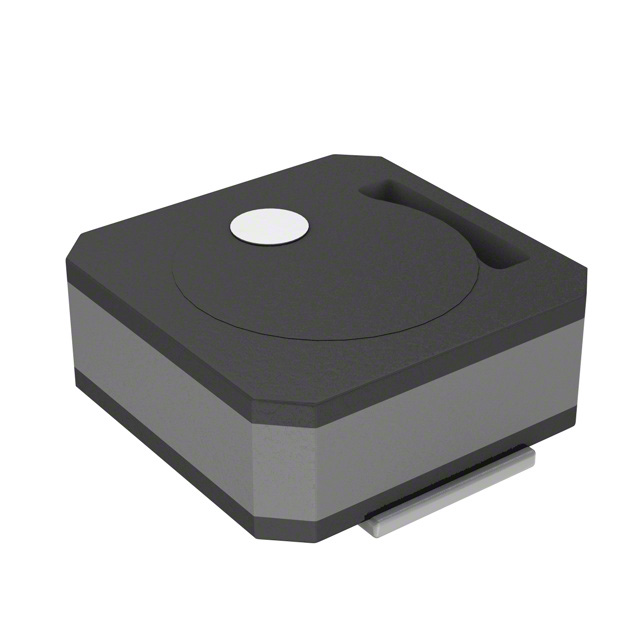

TDK 贴片电感 VLCF4018T-4R7N1R0-2

VLCF4018T-4R7N1R0-2概述


    产品简介


    本手册介绍的产品是VLCF系列电感器,属于功率电路用的绕线型铁氧体电感器。这些电感器特别适用于移动设备中的电源电路,如硬盘驱动器(HDD)、数码摄像机(DVC)和数码相机(DSC)。此外,它们还广泛应用于液晶显示器(LCD)以及其他直流到直流转换器中。

    技术参数


    以下是VLCF4018-2型电感器的主要技术参数:
    - 尺寸:L×W×H = 4.0×4.0×1.8 mm
    - 封装方式:卷带式
    - 电感值:1.6 µH至470 µH(±30%)
    - 额定电流:Isat 和 Itemp 的较小值(Isat为30%的初始电感值下降时的电流,Itemp为自热导致温升40°C时的电流)
    - 直流电阻:最大0.051Ω 至 0.76Ω
    - 测量频率:100 kHz
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    VLCF4018-2型电感器的主要特点是磁屏蔽设计,使其能够在功耗较高的应用中稳定工作。这款电感器具有低轮廓的特点,适合空间受限的应用场合。磁屏蔽结构和高磁导率铁氧体芯保证了其卓越的电磁干扰抑制能力。此外,其宽广的工作温度范围(-40°C 至 +105°C)也使其适用于极端环境下的应用。

    应用案例和使用建议


    这些电感器广泛用于各种便携式设备,如手机、平板电脑和笔记本电脑中的电源管理模块。它们还适用于直流到直流转换器,如LCD显示器的电源电路。为了确保最佳性能,建议在设计电路板布局时尽量远离其他电磁干扰源,并且在焊接过程中注意控制预热温度,以防止组件过热。建议在操作温度范围内进行测试,以确保产品在实际应用中的可靠性。

    兼容性和支持


    VLCF4018-2型电感器设计上具有良好的兼容性,可以与其他常见的电子元件和设备配合使用。制造商提供了一系列的技术支持服务,包括安装指导、故障排除和定制化服务。详细的交付规格请参阅制造商提供的资料,确保产品的正确安装和安全使用。

    常见问题与解决方案


    - 问题1:如何正确安装这些电感器?
    - 解答:确保电感器按照制造商提供的推荐安装指南进行安装,并注意焊接过程中的预热和焊接条件。
    - 问题2:如何测试电感器的额定电流?
    - 解答:使用专业的测量设备如Keysight 4285A+42841A+42842C来测试电感器的Isat和Itemp值。
    - 问题3:如何避免静电损坏?
    - 解答:在操作电感器时佩戴防静电手环,以避免静电放电对电感器造成损害。

    总结和推荐


    VLCF4018-2型电感器凭借其高效率、低损耗和广泛的温度适应性,成为现代电子产品设计的理想选择。它不仅适用于消费电子设备,还能满足工业应用的需求。经过严格测试和验证,我们强烈推荐在各种高要求的应用环境中使用这些电感器。

VLCF4018T-4R7N1R0-2参数

参数
容差 ±30%
直流电阻(DCR) 101mΩ
额定电流 1.07A
Q值 8
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 1.07A
自谐振频率(SRF) 2MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLCF4018T-4R7N1R0-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4018T-4R7N1R0-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4018T-4R7N1R0-2 VLCF4018T-4R7N1R0-2数据手册

VLCF4018T-4R7N1R0-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.3539
50+ ¥ 1.0119
150+ ¥ 0.9549
500+ ¥ 0.904
1000+ ¥ 0.8475
库存: 772
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 6.76
