NLV25T-680J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 15MHz 70mA 20@2.52MHz 68μH 16.6Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 11M-NLV25T-680J-EF
供应商: 云汉优选
标准整包数: 1

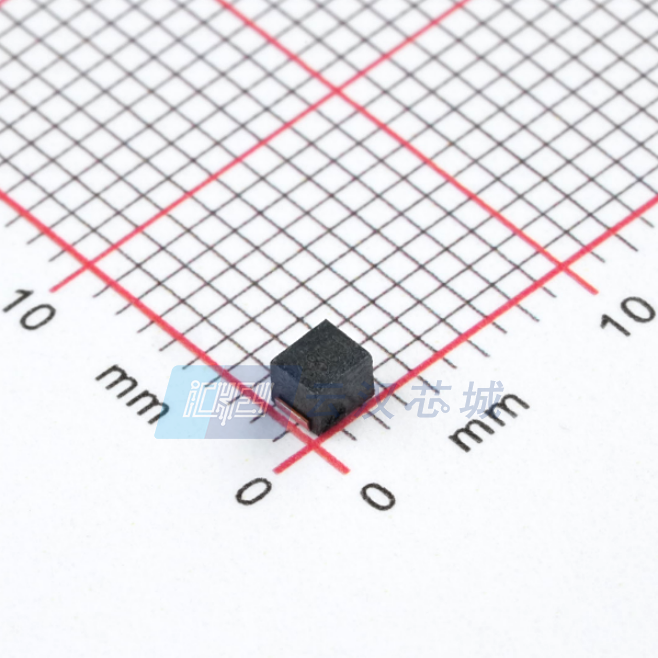

TDK 贴片电感 NLV25T-680J-EF

NLV25T-680J-EF概述

    NLV25-EF Series Inductors: Comprehensive Guide

    1. 产品简介


    NLV25-EF系列电感器是一种用于标准电路的绕线铁氧体电感器。该系列电感器适用于多种电子设备,包括智能电表、音频/视频设备、xDSL设备以及通信基础设施(如移动基站)、工业设备等。这些电感器采用树脂封装方式,具有广泛的型号,能够满足不同应用的需求。

    2. 技术参数


    NLV25-EF系列电感器的具体技术参数如下表所示:
    | 型号 | 电感值(µH) | 容差 | 额定电流(mA) | 自谐振频率(MHz) | 直流电阻(Ω) |
    |
    | NLV25T-010J-EF | 0.01 | ±5% | 530 | 2150 | 0.26 |
    | NLV25T-012J-EF | 0.012 | ±5% | 500 | 2050 | 0.27 |
    | NLV25T-015J-EF | 0.015 | ±5% | 480 | 2000 | 0.29 |
    | NLV25T-018J-EF | 0.018 | ±5% | 450 | 1850 | 0.31 |
    | NLV25T-022J-EF | 0.022 | ±5% | 420 | 1650 | 0.37 |
    | NLV25T-027J-EF | 0.027 | ±5% | 410 | 1550 | 0.4 |
    | NLV25T-033J-EF | 0.033 | ±5% | 400 | 1450 | 0.42 |
    | NLV25T-039J-EF | 0.039 | ±5% | 380 | 1350 | 0.45 |
    | NLV25T-047J-EF | 0.047 | ±5% | 360 | 1200 | 0.5 |
    | NLV25T-056J-EF | 0.056 | ±5% | 340 | 1100 | 0.6 |
    | NLV25T-068J-EF | 0.068 | ±5% | 320 | 1050 | 0.65 |
    | NLV25T-082J-EF | 0.082 | ±5% | 300 | 900 | 0.75 |
    | NLV25T-R10J-EF | 0.1 | ±5% | 280 | 800 | 0.8 |
    | ... | ... | ... | ... | ... | ... |
    注:更多型号参见完整技术手册。

    3. 产品特点和优势


    NLV25-EF系列电感器的特点和优势如下:
    - E-12系列兼容:具有广泛的型号,可兼容J级(±5%)容差,适用于需要严格容差的应用,如滤波电路。
    - 优异的温度特性:在整个工作温度范围内表现出色的电感温度特性。
    - 高可靠性:树脂封装形式确保了高机械强度和环境耐受性。
    - 宽工作温度范围:-40°C至+105°C的工作温度范围,包括自温升影响。

    4. 应用案例和使用建议


    NLV25-EF系列电感器广泛应用于各类电子产品,如智能电表、AV设备、xDSL调制解调器、通信基站等。例如,在智能电表中,这些电感器可用于电源滤波和储能,以确保稳定可靠的电力供应。
    使用建议:
    - 在设计电路板时,注意电感器布局,避免磁干扰。
    - 确保电路板在装配过程中不会对电感器产生过度应力。
    - 遵循预热要求进行焊接操作,以减少热冲击。
    - 选用合适的焊料和焊接温度,以避免过热损伤。

    5. 兼容性和支持


    NLV25-EF系列电感器具有良好的兼容性,可以与其他常见的电子元器件和设备一起使用。制造商提供技术支持,包括产品手册、安装指南和售后咨询服务。建议用户在使用前详细阅读相关文档,并遵循安全操作规范。

    6. 常见问题与解决方案


    - 问题:焊接后出现焊点虚焊现象。
    解决方法:检查预热和焊接温度设置,确保符合规范;进行必要的重焊操作。
    - 问题:工作温度超出规定范围导致性能下降。
    解决方法:更换适合当前工作环境的电感器型号。
    - 问题:电路噪声增大。
    解决方法:重新考虑电路布局,确保远离干扰源。

    7. 总结和推荐


    总结:NLV25-EF系列电感器是一款专为标准电路设计的高性能产品。其广泛的型号选择、优异的温度特性和高可靠性使其成为多种电子应用的理想选择。无论是智能电表还是通信基础设施,这些电感器都能提供卓越的性能和稳定性。
    推荐:鉴于其优异的性能和广泛应用领域的支持,我们强烈推荐NLV25-EF系列电感器给需要高可靠性和精确度的工程师和设计师。通过仔细考虑使用建议并遵循制造商的指导,您将能够最大限度地发挥这些电感器的潜力。

NLV25T-680J-EF参数

参数
测试频率 2.52MHz
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 15MHz
容差 ±5%
直流电阻(DCR) 16.6Ω
额定电流 70mA
Q值 20@2.52MHz
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLV25T-680J-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-680J-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-680J-EF NLV25T-680J-EF数据手册

NLV25T-680J-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
