首页  >  产品百科  >  GLFR1608T470M-LR

GLFR1608T470M-LR

产品分类: 贴片电感
厂牌: TDK
产品描述: 35mA 100mA 47μH 2.3Ω ±20% 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 12M-GLFR1608T470M-LR
供应商: 云汉优选
标准整包数: 4000

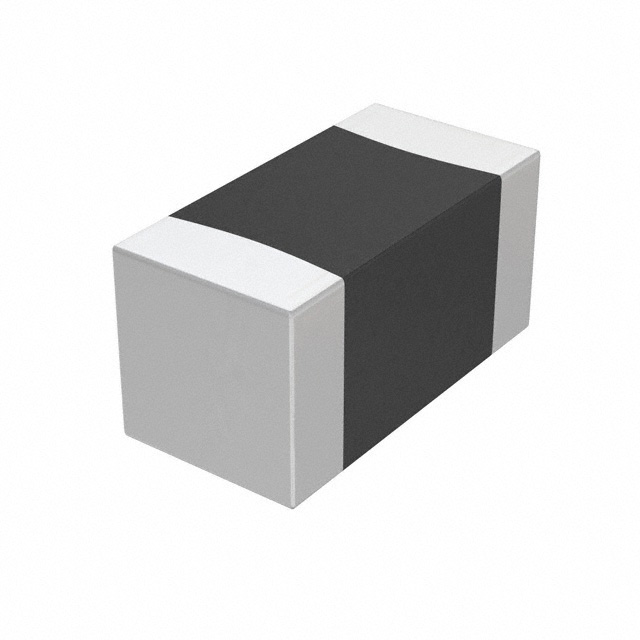

TDK 贴片电感 GLFR1608T470M-LR

GLFR1608T470M-LR概述

    电子元器件产品技术手册:GLFR1608系列贴片电感

    产品简介


    GLFR1608系列是TDK公司生产的一种专为电源线路设计的贴片电感(线圈),属于磁屏蔽型。该系列产品以其低直流电阻(Rdc)和高直流电流能力(Idc)著称,在多个领域均有广泛应用,如便携式视听设备(数码相机、摄像机等)、移动通信设备(手机等)、信息设备(电脑等)。此系列产品不仅符合RoHS指令,还通过了无铅回流焊工艺的考验,确保了可靠性和环保性。

    技术参数


    GLFR1608系列的产品规格如下:
    - 尺寸:1.6mm x 0.8mm
    - 包装方式:编带(每盘4000个)
    - 电感值范围:1μH到100μH
    - 电感容差:±20%
    - 温度范围:工作温度-40°C至+105°C;存储温度-40°C至+105°C
    - 额定电流:根据不同的电感值有不同的额定电流,如1μH时最大额定电流为230mA(基准电流变化);根据温升达到+20°C时的最大电流为900mA
    - 焊接条件:预热温度140至180°C,持续时间120秒;焊接峰值温度260°C,持续时间30秒

    产品特点和优势


    1. 低直流电阻:具有低直流电阻的特性,可以减少能量损耗,提高效率。
    2. 高直流电流能力:能够承受高直流电流,适用于各种电源线路中。
    3. 无铅兼容:全系列无铅,通过高温度无铅焊接工艺测试。
    4. RoHS合规:符合欧盟RoHS标准,对环境友好。
    5. 批量安装:支持批量安装,适合自动化生产线。

    应用案例和使用建议


    - 应用案例:GLFR1608系列广泛应用于移动通信设备、便携式视听设备以及计算机系统中。
    - 使用建议:在选择电感值时,需考虑具体的应用场景和要求,例如在电源电路中可选用较大的电感值以保持稳定的电流输出;在滤波电路中则需要小电感值来抑制高频噪声。另外,安装过程中应注意确保回流焊的温度和时间符合要求,以避免损坏电感。

    兼容性和支持


    - 兼容性:该产品与其他标准SMD元件相兼容,便于集成到现有电路板设计中。
    - 支持:供应商提供了详细的使用指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:回流焊时电感损坏。
    - 解决方案:确保焊接条件符合制造商规定的标准,如温度和时间。
    - 问题2:电感无法正常工作。
    - 解决方案:检查电感是否正确安装,确认电感值是否满足应用需求。

    总结和推荐


    总体而言,GLFR1608系列电感具有优良的电气性能、良好的环境适应性和广泛的适用范围,是一款值得信赖的产品。它不仅符合RoHS标准,还具备出色的耐高温焊接能力和较高的直流电流承载能力。对于那些需要高可靠性、高性能电源管理的应用场合,GLFR1608系列是一个理想的选择。因此,我们强烈推荐使用这款产品。

GLFR1608T470M-LR参数

参数
电感值 47μH
饱和电流(LSAT) 35mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.3Ω
额定电流 100mA
Q值 -
测试频率 -
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

GLFR1608T470M-LR厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

GLFR1608T470M-LR数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK GLFR1608T470M-LR GLFR1608T470M-LR数据手册

GLFR1608T470M-LR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2193
40000+ ¥ 0.2127
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 877.2
直接购买
加入购物车
