VLS5045EX-4R7M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.4A 3.2A 4.7μH 46.8mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*4.5mm
供应商型号: 31M-VLS5045EX-4R7M
供应商: 云汉优选
标准整包数: 5

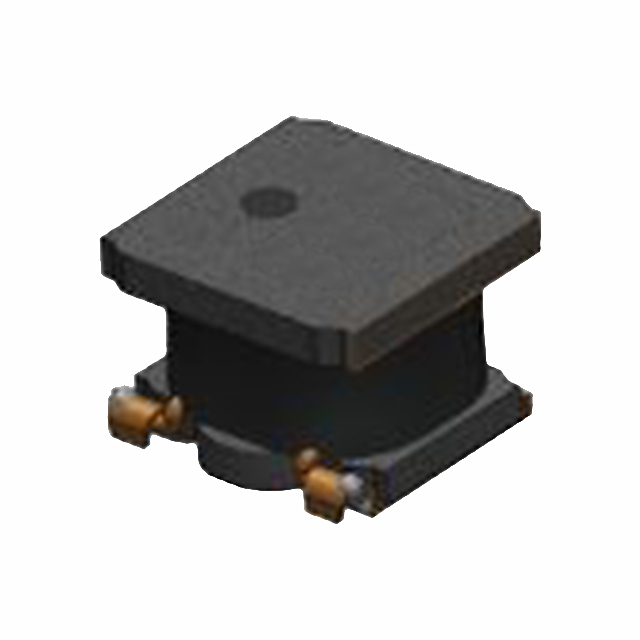

TDK 贴片电感 VLS5045EX-4R7M

VLS5045EX-4R7M概述

    VLS5045EX Series Inductors: High-Efficiency Magnetic Shielded Power Inductors

    1. 产品简介


    VLS5045EX系列电感器是专为电源电路设计的绕线铁氧体电感器,具备高性能和高可靠性。该系列适用于电视机(TV)、机顶盒(STB)、游戏设备以及其他视听设备(AV设备)。这些电感器采用磁屏蔽结构,确保了其在高密度安装环境下的稳定表现。通过优化铁氧体芯的设计,实现了更大的电流承载能力和更低的直流电阻(Rdc)。

    2. 技术参数


    VLS5045EX系列电感器的主要技术参数如下:
    | 产品型号 | 尺寸(L×W×H) | 电感值 (µH) | 容差 | 额定频率 (kHz) | 直流电阻 (Ω) | 最大额定电流 (A) | 额定电流(Isat) (A) | 储存温度范围 (°C) | 操作温度范围 (°C) | 重量 (g) |

    | VLS5045EX-1R0N | 5.0×5.0×4.5 | 1.0 | ±30% | 100 | 0.015 | 8.9 | 5.1 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-1R5N | 5.0×5.0×4.5 | 1.5 | ±30% | 100 | 0.017 | 7.4 | 5.0 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-2R2N | 5.0×5.0×4.5 | 2.2 | ±30% | 100 | 0.022 | 6.4 | 4.7 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-3R3N | 5.0×5.0×4.5 | 3.3 | ±30% | 100 | 0.027 | 5.2 | 4.2 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-4R7M | 5.0×5.0×4.5 | 4.7 | ±20% | 100 | 0.036 | 4.4 | 3.2 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-6R8M | 5.0×5.0×4.5 | 6.8 | ±20% | 100 | 0.046 | 3.6 | 2.9 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-100M | 5.0×5.0×4.5 | 10 | ±20% | 100 | 0.061 | 3.1 | 2.5 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-150M | 5.0×5.0×4.5 | 15 | ±20% | 100 | 0.110 | 2.2 | 1.9 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-220M | 5.0×5.0×4.5 | 22 | ±20% | 100 | 0.125 | 2.0 | 1.8 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-330M | 5.0×5.0×4.5 | 33 | ±20% | 100 | 0.24 | 1.5 | 1.3 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-470M | 5.0×5.0×4.5 | 47 | ±20% | 100 | 0.30 | 1.3 | 1.0 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-680M | 5.0×5.0×4.5 | 68 | ±20% | 100 | 0.41 | 1.1 | 0.9 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-101M | 5.0×5.0×4.5 | 100 | ±20% | 100 | 0.58 | 0.8 | 0.7 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-151M | 5.0×5.0×4.5 | 150 | ±20% | 100 | 0.73 | 0.56 | 0.61 | -40 to 105 | -40 to 105 | 0.46 |
    | VLS5045EX-221M | 5.0×5.0×4.5 | 220 | ±20% | 100 | 1.05 | 0.45 | 0.45 | -40 to 105 | -40 to 105 | 0.46 |

    3. 产品特点和优势


    VLS5045EX系列电感器具有以下显著优势:
    - 高磁屏蔽设计:采用铁氧体材料实现高磁屏蔽效果,确保在高密度安装条件下的稳定性。
    - 大电流承载能力:通过优化铁氧体芯设计,实现了更高的电流承载能力。
    - 低直流电阻(Rdc):降低功率损耗,提高效率。
    - 宽泛的操作温度范围:能够在-40至105℃的极端环境下稳定工作。
    - 多种型号选择:提供从1μH到220μH的广泛电感值选择,满足不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 用于电视电源的滤波器,提供稳定的电压输出。
    - 用于STB设备的储能电感,保证设备的高效运行。
    - 在游戏设备中,用于电源转换和滤波,提升整体性能。
    使用建议:
    - 确保电感器安装位置远离强磁场干扰源,避免电感值受外部磁场影响。
    - 使用前预热电感器,以避免焊接时温度过高对电感器造成损伤。
    - 根据具体应用场景选择合适的电感值型号,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:VLS5045EX系列电感器与各种常见的印刷电路板(PCB)设计兼容,可轻松集成于现有系统。
    - 支持:制造商提供详尽的技术文档和支持服务,包括使用指南、常见问题解答及售后服务。

    6. 常见问题与解决方案


    问题1:电感器安装后出现异常噪音?
    - 解决方案:检查电感器是否紧固到位,避免机械振动引起噪音;确保周围无强磁场干扰。
    问题2:电感器使用一段时间后发现发热严重?
    - 解决方案:确认负载电流是否超过额定电流值,适当减小电流负荷;检查散热设计是否合理,增加散热措施。

    7. 总结和推荐


    VLS5045EX系列电感器凭借其优异的性能和高度可靠的设计,在多个应用场景中表现出色。无论是TV、STB还是其他视听设备,VLS5045EX系列都能提供卓越的性能和稳定性。因此,我们强烈推荐使用VLS5045EX系列电感器,尤其是在需要高磁屏蔽和大电流承载能力的应用场合。

VLS5045EX-4R7M参数

参数
额定电流 3.2A
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 4.4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 46.8mΩ
长*宽*高 5mm*5mm*4.5mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS5045EX-4R7M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-4R7M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-4R7M VLS5045EX-4R7M数据手册

VLS5045EX-4R7M封装设计

查看详情并下载
Symbol
Footprint
3D Model
