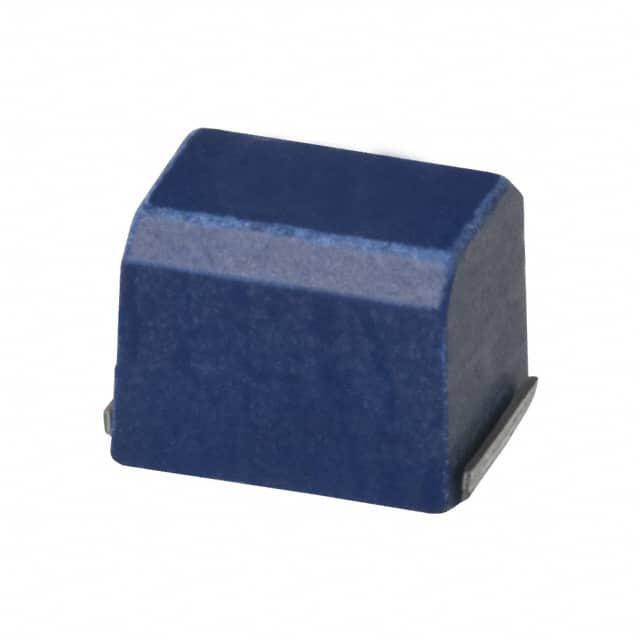

NLC453232T-270K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 16MHz 330mA 10@2.52MHz 27μH 1.2Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: UNP-NLC453232T-270K-PF
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 NLC453232T-270K-PF

NLC453232T-270K-PF概述

    NLC453232型电感器技术手册

    1. 产品简介


    NLC453232型电感器是一款适用于去耦电路的树脂封装绕线铁氧体电感器。此系列包括多种型号,如NLC453232T-1R0K-PF,NLC453232T-1R2K-PF等,具有宽泛的应用范围。NLC453232主要应用于智能仪表、音频视频设备、xDSL通信基础设施设备、工业设备等领域,适用于各类电子设备,如娱乐设备、计算机设备、个人设备、办公设备、测量设备及工业机器人等。

    2. 技术参数


    - 外形尺寸:4.5×3.2×3.2 mm(尺寸代码:JIS[EIA])
    - 包装方式:盘带式
    - 温度范围:-40°C至+105°C
    - 储存条件:温度5°C到40°C,湿度10%至75%
    - 使用寿命:少于6个月
    - 无铅焊料兼容性:支持
    - RoHS合规性:符合RoHS指令
    | 电感值 | 容差 | 额定电流(mA) | 额定直流电阻(Ω) |
    ||
    | 1 µH | ±10% | 1050 | 0.11 |
    | 1.2 µH| ±10% | 1000 | 0.12 |
    | ... | ... | ... | ... |

    3. 产品特点和优势


    NLC453232系列电感器采用绕线铁氧体设计,具有高稳定性、低损耗和广泛的应用范围。其在去耦电路中的出色表现使得其成为众多高要求电子设备中的优选部件。此外,该系列产品支持宽温度范围,能够在极端环境下稳定运行。

    4. 应用案例和使用建议


    - 智能仪表:NLC453232系列电感器能够有效提升仪表设备的稳定性,确保信号的纯净度。
    - 通讯设备:对于基站等大型通讯设备,NLC453232系列电感器可以优化电源管理,提升系统效率。
    - 工业设备:在工业环境中,该系列电感器表现出良好的耐热性和机械强度,适合长时间高负荷工作。
    使用建议:
    - 确保电路板在焊接前进行预热处理。
    - 避免将电感器暴露在强磁场环境中。
    - 在存储和运输过程中需注意温湿度控制。

    5. 兼容性和支持


    NLC453232系列电感器与市面上多数通用焊接工艺兼容。厂商提供详细的技术支持,包括样品请求、设计咨询和售后服务等。

    6. 常见问题与解决方案


    - Q:电感器存放时间超过6个月会导致什么问题?
    - A: 电感器的端子电极可能会因长时间存放而氧化,影响焊接质量。建议在6个月内完成安装并检测焊接情况。
    - Q:如何避免电感器过热导致损坏?
    - A: 需要根据制造商提供的温升曲线合理选择电感器,同时在PCB设计时考虑热分布,避免局部过热。


    7. 总结和推荐


    NLC453232系列电感器凭借其优异的性能和广泛的适用范围,成为众多电子产品中的理想选择。其在耐热性、稳定性方面的卓越表现使其特别适用于对可靠性要求较高的应用场合。强烈推荐使用NLC453232系列电感器,以获得最佳的电路性能和稳定性。

NLC453232T-270K-PF参数

参数
自谐振频率(SRF) 16MHz
容差 ±10%
直流电阻(DCR) 1.2Ω
额定电流 330mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 27μH
饱和电流(LSAT) -
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NLC453232T-270K-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLC453232T-270K-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLC453232T-270K-PF NLC453232T-270K-PF数据手册

NLC453232T-270K-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
