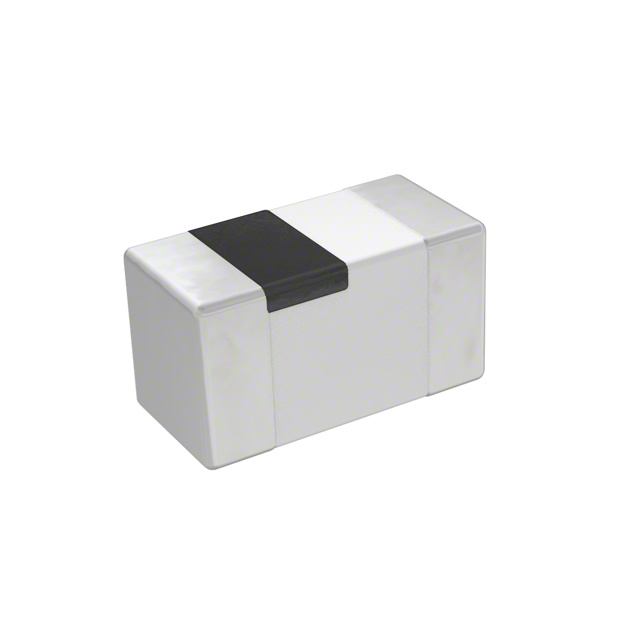

MLG0603P18NHT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 3GHz 200mA 14@500MHz 18nH 1.4Ω ±3% 0201 贴片安装 600μm*300μm*330μm
供应商型号: 810-MLG0603P18NHT000
供应商: Mouser
标准整包数: 1
TDK 贴片电感 MLG0603P18NHT000

MLG0603P18NHT000概述

    # 高频电路用MLG0603P系列电感器技术手册解析

    1. 产品简介


    基本介绍
    MLG0603P系列电感器属于高频率电路专用的多层陶瓷电感器,专为移动通信行业设计,适用于智能手机、平板终端、蓝牙模块、WLAN、UWB调谐器等高频电路。其独特的结构设计使其能够在高达800 MHz以上的工作频率下表现出色。
    主要功能
    MLG0603P系列电感器具有以下主要功能:
    - 支持从0.6 nH到120 nH范围内的不同电感值,以满足多种应用需求。
    - 提供精确的±0.1 nH步进选择,确保性能稳定。
    - 通过先进的单片工艺制造,实现小型化并提高Q值。
    应用领域
    MLG0603P系列广泛应用于各类高频率电子设备中,特别是那些对体积小巧且性能优异有严格要求的应用场合,如智能手机和平板电脑等便携式设备。

    2. 技术参数


    以下是部分关键的技术参数摘要:
    | 参数名称 | 描述 |

    | 尺寸 | 0.6 × 0.3 × 0.3 mm |
    | 感应范围 | 0.6 至 120 nH |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最小Q值 | ≥ 20.0 @ 1 GHz |
    | 直流电阻 | ≤ 0.06 Ω |
    | 额定电流 | 最大1000 mA |
    特殊指标:
    - 短条剩余电感:0.43 nH
    - 测量仪器:L和Q测量设备(Keysight Technologies)
    - 自激振荡频率:可达20 GHz

    3. 产品特点和优势


    独特功能
    - 超小型化:相比现有产品,尺寸大幅减小,适合精密布局。
    - 高Q值:在800 MHz以上频率下仍能保持较高的品质因数。
    - 卓越的热稳定性:能在极端温度条件下保持性能稳定。
    - 多层陶瓷技术:采用多层烧结工艺,提高了耐久性和可靠性。
    市场竞争力
    MLG0603P系列凭借其优秀的高频响应能力和紧凑的设计,在同类产品中脱颖而出,特别适合需要高性能和小型化的场景。

    4. 应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:用于无线通信模块中的滤波和匹配电路。
    - 蓝牙/WLAN模块:提升射频信号的质量。
    - 电视调谐器:改善信噪比和抗干扰能力。
    使用建议
    - 匹配电路设计:根据具体应用调整合适的电感值,以优化整体电路性能。
    - 温控环境考虑:确保工作温度不超过极限值,避免过热导致性能下降。
    - 焊接精度要求:由于尺寸较小,需采用精准焊接技术防止虚焊或短路。

    5. 兼容性和支持


    兼容性
    MLG0603P系列与主流PCB设计工具完全兼容,可直接集成到现有系统中,无需额外修改。
    厂商支持
    制造商提供全面的技术支持和售后服务,包括样品申请、定制开发和技术培训,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保散热良好,避免长时间满载运行 |
    | 无法找到特定电感值 | 联系厂家定制特殊规格的产品 |
    | 实测结果与预期不符 | 检查测试设备校准状态,并重新测量 |

    7. 总结和推荐


    综合评估
    MLG0603P系列电感器以其出色的高频表现、紧凑的设计和广泛的应用领域成为市场上备受瞩目的产品。无论是智能手机还是其他高频率设备,它都能提供可靠的支持。
    推荐结论
    我们强烈推荐使用MLG0603P系列电感器,特别是在对空间有限但性能要求极高的场景下。对于追求极致性能和小型化的工程师而言,这是一个不可多得的选择。

MLG0603P18NHT000参数

参数
电感值 18nH
饱和电流(LSAT) -
自谐振频率(SRF) 3GHz
容差 ±3%
直流电阻(DCR) 1.4Ω
额定电流 200mA
Q值 14@500MHz
测试频率 500MHz
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
