VLCF4020T-6R8N1R0

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.05A 1.05A 6.8μH 131mΩ ±30% 1515 标准安装,贴片安装 4mm*4mm*2mm
供应商型号: UNP-VLCF4020T-6R8N1R0
供应商: 海外现货
标准整包数: 1

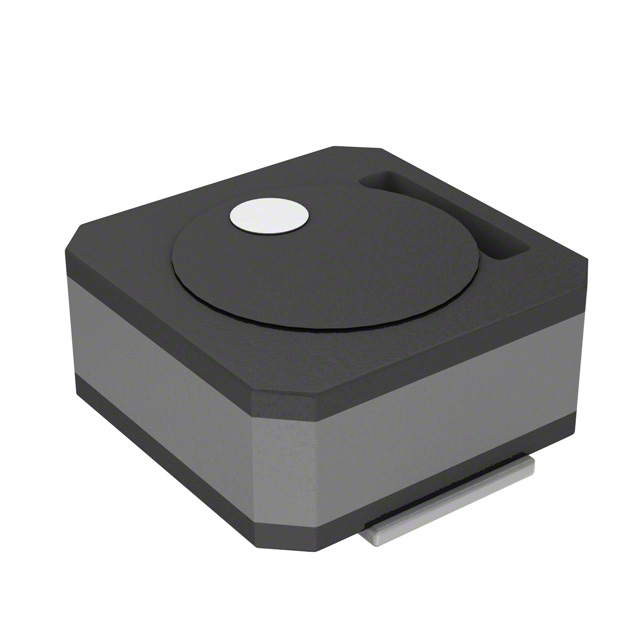

TDK 贴片电感 VLCF4020T-6R8N1R0

VLCF4020T-6R8N1R0概述


    产品简介


    VLCF4020 系列电感器是专为电源电路设计的磁屏蔽型线绕电感器。这类电感器具有低轮廓、磁屏蔽结构和铁芯材料的特点。其应用范围广泛,主要用于便携式设备(如硬盘驱动器HDD、数字摄像机DVC和数字静态相机DSC)的电源源滤波器,LCD显示器和其他直流到直流转换器中。该系列产品由Panasonic生产,能够确保在广泛的温度范围内(–40°C至+105°C)的稳定运行。

    技术参数


    - 产品系列: VLCF系列
    - 型号: VLCF4020
    - 类型: 磁屏蔽型线绕电感器
    - 额定电流: 较小值 (Isat 或 Itemp)
    - 饱和电流(Isat): 当电感变化率下降到初始值的30%时的电流
    - 温升电流(Itemp): 温度升高40°C时的电流
    - 测量频率: 100 kHz
    - 封装尺寸: 4.0 × 4.0 × 2.0 mm
    - 电感值: 1.8 µH 至 100 µH(具体型号见下表)
    - 电阻值: 最大值 0.051 Ω 至 1.4 Ω,典型值 0.046 Ω 至 1.308 Ω
    - 电流能力: 最大值 0.26 A 至 1.97 A,典型值 0.237 A 至 1.71 A
    - 温度范围: –40°C 至 +105°C(含自加热温度)

    产品特点和优势


    1. 磁屏蔽设计: 减少电磁干扰和外部磁场影响。
    2. 低轮廓设计: 适用于空间受限的应用场合。
    3. 高可靠性: 能够在宽广的温度范围内稳定运行。
    4. 多样化电感值选择: 满足不同应用需求。
    5. 卓越的热稳定性: 高温环境下依然能保持良好性能。

    应用案例和使用建议


    应用案例
    - 移动设备电源: 如笔记本电脑、智能手机的电源适配器,提供稳定的直流输出。
    - 显示器电源: 如LCD屏幕中的DC-DC转换器,用于稳定电压输出。
    - 电信设备: 为各种电信设备提供所需的电源滤波。
    使用建议
    - 在组装过程中预热组件以避免温度差异超过150°C。
    - 注意保持储存条件(温度:5至40°C,湿度:10%至75%RH),确保在组装前储存时间不超过6个月。
    - 为避免静电损伤,在操作时佩戴防静电手环。

    兼容性和支持


    该产品适用于多种电子设备,但不建议用于某些特定应用,如航空航天设备、医疗设备等,因为这些领域的安全和可靠性要求更高。若需了解更多详细信息,请联系供应商获取更全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储时间超过6个月 | 确保重新评估产品的焊接质量。 |
    | 过热现象 | 确保冷却系统正常工作,避免长时间过载运行。 |
    | 功能异常 | 检查电路布局,确保无电磁干扰。 |

    总结和推荐


    VLCF4020 系列电感器以其出色的性能和可靠性,非常适合用于各种移动设备和显示设备的电源系统。它们具有磁屏蔽、低轮廓、多样化的电感值选择等特点,能够满足不同应用场景的需求。虽然在一些特定领域的使用需要谨慎,但在一般用途的电子产品中,这款电感器无疑是值得推荐的。如果您正在寻找一款性能稳定、兼容性强且易于集成的电感器,VLCF4020 系列将是您不错的选择。

VLCF4020T-6R8N1R0参数

参数
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 1.05A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 131mΩ
额定电流 1.05A
Q值 -
长*宽*高 4mm*4mm*2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4020T-6R8N1R0厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4020T-6R8N1R0数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4020T-6R8N1R0 VLCF4020T-6R8N1R0数据手册

VLCF4020T-6R8N1R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0616 ¥ 0.5208
788+ $ 0.054 ¥ 0.4563
库存: 788
起订量: 193 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.52
