NLC453232T-5R6K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 30MHz 650mA 10@7.96MHz 5.6μH 300mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: TS-NLC453232T-5R6K-PF
供应商: 海外现货
标准整包数: 500

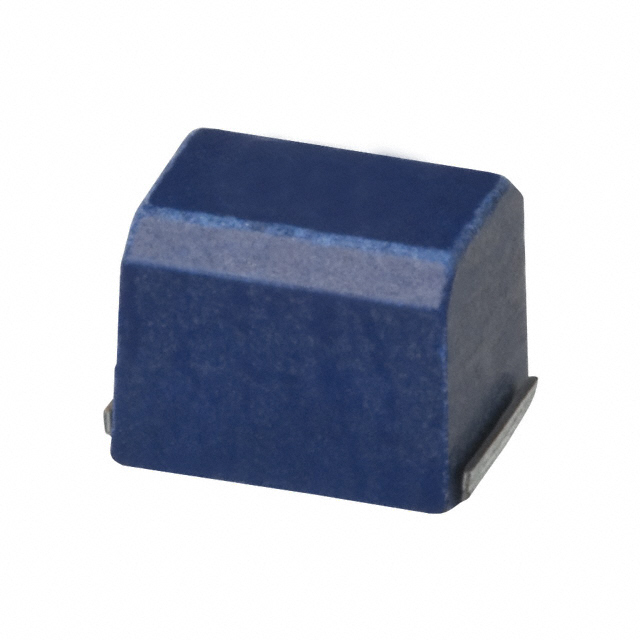

TDK 贴片电感 NLC453232T-5R6K-PF

NLC453232T-5R6K-PF概述

    # NLC453232 Type Inductor 技术手册

    产品简介


    NLC453232 型电感器是专为滤波和去耦合电路设计的树脂模制绕线型铁氧体电感器。适用于各类通用电子产品,如智能电表、音频视频设备、xDSL 通信基础设施设备(如移动基站)、工业设备及其他用途。该电感器具备广泛的型号系列,支持不同的电感值和容差范围,方便用户根据具体需求进行选择。

    技术参数


    - 型号:NLC453232
    - 尺寸代码:4532(1812 英寸)
    - 封装类型:带卷装
    - 电感值:1 μH 至 120 μH
    - 电感值公差:±10%
    - 引脚可焊性:与无铅焊料兼容
    - 额定电流:视具体型号而定
    - 直流电阻:视具体型号而定
    - 最大工作温度:-40°C 至 +105°C
    - 存储条件:温度:5°C 至 40°C,湿度:≤75% RH
    - 预热温度:150°C,预热时间:90 至 120 秒
    - 焊接温度:230°C,焊接时间:40 秒
    - 峰值温度:255°C,峰值时间:10 秒

    产品特点和优势


    NLC453232 型电感器具有以下特点和优势:
    - 多功能性:电感值和容差范围广,可以满足不同应用场景的需求。
    - 可靠性:通过严格的测试和质量控制流程,确保在各种环境下稳定工作。
    - 高兼容性:与多种设备和标准相兼容,便于集成到现有系统中。
    - 环保:符合 RoHS 指令要求,采用无铅材料制成,对环境友好。

    应用案例和使用建议


    应用案例
    NLC453232 型电感器广泛应用于智能电表、音频视频设备、xDSL 通信基础设施设备(如移动基站)等场景。在这些应用场景中,该电感器主要用于抑制噪声和稳定电源电压。
    使用建议
    - 在使用前,请仔细阅读手册中的安全提醒和使用建议。
    - 确保所有操作都在合适的温度和湿度范围内进行,避免组件损坏。
    - 预热和焊接过程中应严格遵循制造商推荐的工艺参数,以确保焊接质量和元件寿命。

    兼容性和支持


    NLC453232 型电感器与多种设备和标准相兼容,支持无铅焊料焊接。厂商提供了详细的规格书和使用指南,以确保正确安装和使用。

    常见问题与解决方案


    常见问题及解决方案
    1. 存储期限过期导致焊点失效
    - 解决方法:更换新的电感器,确保在适当的条件下储存。
    2. 组件受潮或腐蚀
    - 解决方法:存放在适宜的环境中,保持适当的温度和湿度条件。
    3. 焊接后发现性能下降
    - 解决方法:检查焊接过程中的工艺参数,确保焊接质量和元件完整性。

    总结和推荐


    NLC453232 型电感器在多功能性、可靠性和兼容性方面表现出色,非常适合用于智能电表、音频视频设备、通信基础设施设备等领域。对于需要高稳定性和低噪声的应用,强烈推荐使用该电感器。总体而言,这是一款高性能、高可靠性的电感器,值得信赖。

NLC453232T-5R6K-PF参数

参数
自谐振频率(SRF) 30MHz
容差 ±10%
直流电阻(DCR) 300mΩ
额定电流 650mA
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 5.6μH
饱和电流(LSAT) -
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NLC453232T-5R6K-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLC453232T-5R6K-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLC453232T-5R6K-PF NLC453232T-5R6K-PF数据手册

NLC453232T-5R6K-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2233 ¥ 1.8977
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
