VLCF5020T-220MR58

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 580mA 580mA 22μH 373mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2mm
供应商型号: 6142841
供应商: 海外现货
标准整包数: 5

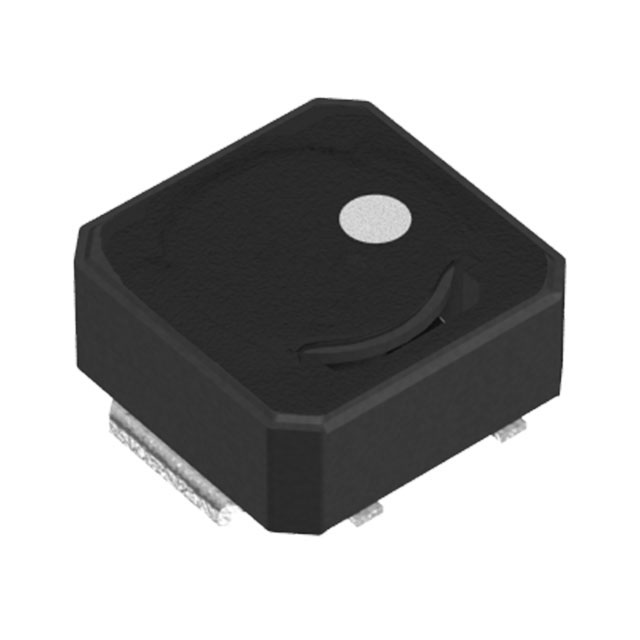

TDK 贴片电感 VLCF5020T-220MR58

VLCF5020T-220MR58概述

    高质量文章:电子元器件产品技术手册解析

    一、产品简介


    本产品为VLCC5020型功率电感器,属于磁屏蔽线圈电感器的一种,适用于各种电源电路。它采用绕线铁氧体结构,具备低高度的特点,同时在磁芯材料上采用了铁氧体核心,以确保稳定的磁场控制和有效的电磁干扰(EMI)抑制。这款电感器主要应用于移动设备如硬盘驱动器(HDD)、数码摄像机(DVC)和数码相机(DSC),以及液晶显示器(LCD)和其他直流到直流转换器(DC to DC converter)中。

    二、技术参数


    | 参数 | 规格 |

    | 类型 | 磁屏蔽线圈电感器 |
    | 尺寸(L×W×H) | 5.0mm×5.0mm×2.0mm |
    | 电感值范围 | 1.8μH ~ 100μH |
    | 电流额定值(Isat) | 最小值为电流饱和或温度达到40°C时 |
    | 温度范围 | -40°C ~ +105°C |
    | DC电阻 | 0.049Ω ~ 1.375Ω |
    | 适用频率 | 100kHz |
    | 材料 | 铁氧体 |

    三、产品特点和优势


    1. 磁屏蔽设计:减少对周围环境的电磁干扰。
    2. 宽温度范围:可以在-40°C至+105°C的极端环境中正常工作。
    3. 低高度:适应空间受限的设计需求。
    4. 高可靠性:出色的温度稳定性和电流耐受能力。

    四、应用案例和使用建议


    本款电感器广泛应用于各种电源管理设备中,特别是在要求高可靠性和稳定性的工作环境中表现尤为出色。例如,在高容量存储设备(如HDD)中,其能够有效控制电压波动,提高系统的稳定性。在使用时,需确保预热组件,温度差异不超过150°C,同时注意焊接后的矫正应在规定范围内进行,避免过热导致的产品损坏。

    五、兼容性和支持


    VLCC5020系列电感器可以与多种主流电子元器件配套使用,适配各种电路板的设计。制造商提供全面的技术支持和售后服务,包括但不限于产品文档、样品支持和工程咨询服务。

    六、常见问题与解决方案


    1. Q:如何选择正确的电感器型号?
    - A:根据应用的具体需求,选择合适的电感值和电流额定值。可以通过查阅技术手册中的规格表来确定。
    2. Q:使用过程中出现过热现象怎么办?
    - A:检查焊接过程是否符合规范,确保焊点质量;同时保证良好的散热设计,避免长时间过载运行。

    七、总结和推荐


    综上所述,VLCC5020型电感器凭借其优秀的磁屏蔽效果、宽广的工作温度范围以及高电流耐受性,成为电源管理和信号滤波应用的理想选择。其广泛的适用性和高可靠性使其成为电子设备设计工程师的首选。我们强烈推荐在需要高精度和高性能的应用场合中使用此款电感器。

VLCF5020T-220MR58参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 373mΩ
额定电流 580mA
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 580mA
长*宽*高 5mm*5mm*2mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5020T-220MR58厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5020T-220MR58数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5020T-220MR58 VLCF5020T-220MR58数据手册

VLCF5020T-220MR58封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.7601
125+ ¥ 2.8815
250+ ¥ 2.8217
库存: 388
起订量: 55 增量: 0
交货地:
最小起订量为:5
合计: ¥ 18.8
