TFM322512ALVA1R5MTAA

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 4A 3.2A 1.5μH 57mΩ ±20% 1210 贴片安装 3.2mm*2.5mm*1.2mm
供应商型号: 3490857
供应商: 海外现货
标准整包数: 5

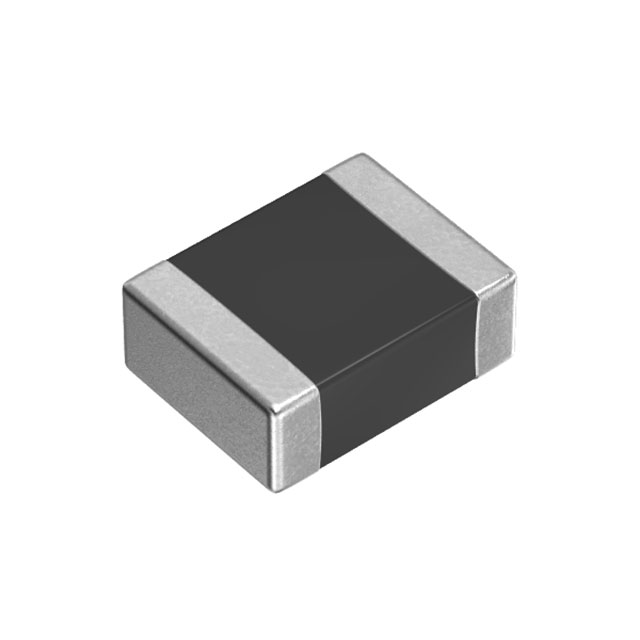

TDK 贴片电感 TFM322512ALVA1R5MTAA

TFM322512ALVA1R5MTAA概述


    产品简介


    TFM322512ALVA系列电感器是一款专为汽车应用设计的功率电路电感器,采用薄型金属磁材料制造。此系列电感器凭借其高饱和磁通密度的金属磁材料,能够实现优异的直流偏置特性,适用于头灯、电动助力转向系统、仪表盘、高级驾驶辅助系统(ADAS)控制单元以及其他多种汽车电子产品。

    技术参数


    | 参数 | 规格 |

    | 型号 | TFM322512ALVA |
    | 电感范围 | 1.0 µH - 10.0 µH |
    | 电感公差 | ±20% |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 最大值:4.6 mΩ,典型值:30 mΩ |
    | 额定电流 | 饱和电流(Isat)和温升电流(Itemp)的较小值 |
    | 额定电压 | 40 V |
    | 外形尺寸 | 3.2 × 2.5 × 1.2 mm |
    | 工作温度范围 | -55°C 至 +150°C (包括自加热效应) |
    | 存储温度范围 | -55°C 至 +150°C |
    | 重量 | 0.052 g |

    产品特点和优势


    - 卓越的直流偏置特性:通过使用具有高饱和磁通密度的金属磁材料,确保了在大电流条件下的稳定性能。
    - 安装稳定性:与通用贴片元件相同的产品形状和引脚结构,使它具备优秀的焊接稳定性,可适应标准的焊盘设计。
    - 低泄漏磁场:采用闭合磁路结构,显著减少了漏磁现象,提升了电磁干扰防护能力。
    - 高电压耐受:通过优化设计实现了40V的额定电压,适合高压环境的应用。
    - 符合AEC-Q200标准:严格遵循汽车电子元件的质量标准,确保产品在汽车环境中长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 汽车头灯控制电路
    - 电动助力转向系统
    - 车载仪表盘
    使用建议:
    - 在使用前需仔细阅读并理解产品的交付规格书,确保正确且安全地使用。
    - 确保预热温度设置适当,以避免因芯片温度与焊料温度之间温差过大而引起的损坏。
    - 设计电路板时,需要考虑电路板的整体变形可能对贴装元件造成的应力影响。

    兼容性和支持


    - 该产品适用于汽车领域的多种电源电路,包括但不限于上述应用场景。
    - 厂商提供全面的技术支持和维护服务,包括详细的产品规格说明和故障排除指南。

    常见问题与解决方案


    - 问题:电感器在焊接后发现有性能下降的情况。
    - 解决办法:检查存储期是否超过6个月,如是,则需要重新测试焊点可靠性。
    - 问题:焊接过程中出现短路现象。
    - 解决办法:确认预热温度设置合理,避免因温差过大导致的不良焊接效果。

    总结和推荐


    TFM322512ALVA系列电感器以其独特的技术和优良的性能,在汽车电子领域展现出强大的竞争力。无论是从电气特性还是从机械稳定性来看,它都是汽车电子产品中的理想选择。强烈推荐给那些需要在恶劣环境下保持稳定工作的电源管理电路设计师。

TFM322512ALVA1R5MTAA参数

参数
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) 4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 57mΩ
额定电流 3.2A
长*宽*高 3.2mm*2.5mm*1.2mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TFM322512ALVA1R5MTAA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TFM322512ALVA1R5MTAA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK TFM322512ALVA1R5MTAA TFM322512ALVA1R5MTAA数据手册

TFM322512ALVA1R5MTAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
