NLV25T-2R7J-PFD

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 70MHz 195mA 30@7.96MHz 2.7μH 1.7Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: UA-NLV25T-2R7J-PFD
供应商: 海外现货
标准整包数: 2000

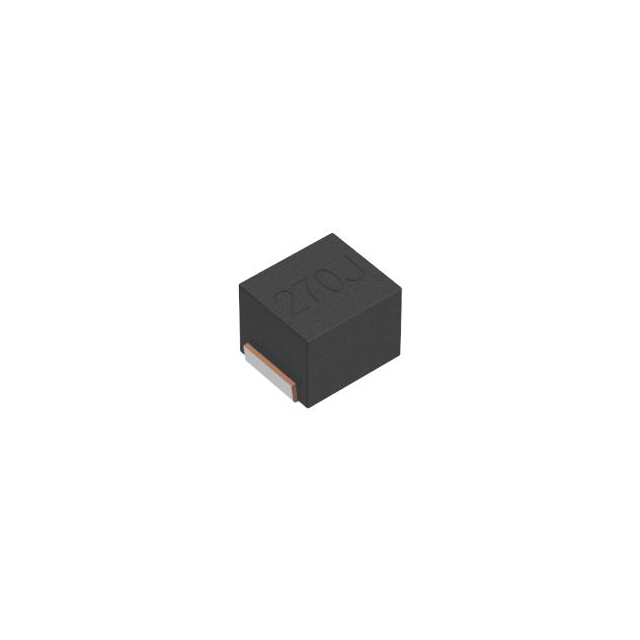

TDK 贴片电感 NLV25T-2R7J-PFD

NLV25T-2R7J-PFD概述


    产品简介


    NLV25-PFD 型电感器是一款适用于标准电路的树脂封装型绕线铁氧体电感器。主要应用于汽车配件领域,如车载导航系统、车载音响系统和ETC(电子不停车收费系统)等。这些电感器通过严格的温度特性测试,能够适应宽泛的工作温度范围,非常适合严苛的应用环境。

    技术参数


    - 尺寸: 2.5 × 2.0 × 1.8 mm(1008 英寸)
    - 封装形式: Taping(卷带包装)
    - 电感值: 0.01 µH 到 100 µH
    - 电感容差: ±5%
    - 额定电流: 随电感值变化
    - 直流电阻: 最大 2.1 Ω
    - 自谐振频率: 100 MHz
    - 工作温度范围: -40°C 到 +105°C
    - 存储温度范围: -40°C 到 +105°C
    - 包装数量: 每盘 2000 个
    - 单个重量: 25 mg
    - 符合RoHS标准: 是
    - 无卤素: 是
    - 兼容无铅焊料: 是
    - 认证: AEC-Q200

    产品特点和优势


    1. 高可靠性:通过严格的生产和测试过程,确保电感器在各种条件下都能保持稳定性能。
    2. 宽泛的工作温度范围:电感器能在-40°C 到 +105°C 的范围内正常工作,特别适合极端环境下的应用。
    3. 严格的质量控制:符合 AEC-Q200 认证,适用于汽车电子产品。
    4. 高精度:±5% 的电感容差,确保产品一致性。

    应用案例和使用建议


    NLV25-PFD 型电感器主要应用于汽车电子产品,如车载导航系统、车载音响系统和ETC等。在使用时,应注意以下几点以保证其最佳性能:
    - 预热组件:在焊接前需要进行预热处理,以减少温度差异对电感器的影响。
    - 合适的储存条件:确保电感器在适当的温度(5°C 至 40°C)和湿度(10% 至 75% RH 或更少)下储存,以避免质量退化。
    - 合理的布局:在设计印刷电路板时,需合理布局线圈,以防止磁干扰导致的误动作。

    兼容性和支持


    NLV25-PFD 型电感器与多种汽车电子设备兼容,包括车载导航系统、车载音响系统和ETC等。制造商提供了详细的焊接规范和使用说明,有助于用户正确安装和使用。

    常见问题与解决方案


    1. 电感值变化率超过10%:确认是否超过了电感器的最大额定电流。
    2. 焊接后出现质量问题:检查是否进行了正确的预热处理,并确保焊接温度和时间符合规定。
    3. 电感器温度过高:检查是否有过热现象,如有必要调整电路设计以提高散热能力。

    总结和推荐


    综上所述,NLV25-PFD 型电感器是一款高性能、高可靠性的电感器,适用于汽车电子领域的广泛应用。它具备宽泛的工作温度范围、严格的质量控制以及可靠的性能。建议在选择汽车电子产品时优先考虑此型号电感器,以确保设备的稳定运行。

NLV25T-2R7J-PFD参数

参数
Q值 30@7.96MHz
测试频率 7.96MHz
电感值 2.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 70MHz
容差 ±5%
直流电阻(DCR) 1.7Ω
额定电流 195mA
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

NLV25T-2R7J-PFD厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-2R7J-PFD数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-2R7J-PFD NLV25T-2R7J-PFD数据手册

NLV25T-2R7J-PFD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1039 ¥ 0.8705
4000+ $ 0.1025 ¥ 0.859
8000+ $ 0.0978 ¥ 0.8191
库存: 0
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
