MLG0603P1N7BT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 10GHz 700mA 14@500MHz 1.7nH 100mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: 445-MLG0603P1N7BT000TR-ND
供应商: Digi-Key
标准整包数: 15000

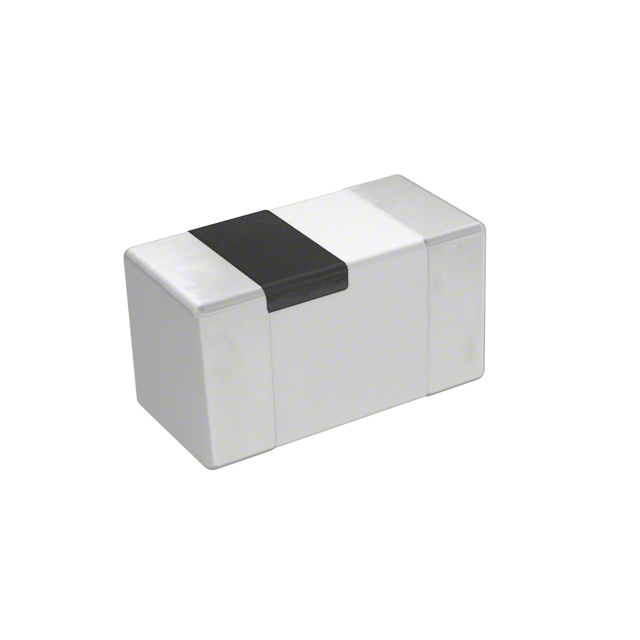

TDK 贴片电感 MLG0603P1N7BT000

MLG0603P1N7BT000概述

    电子元器件产品技术手册解析:MLG0603P系列高频率电感器

    1. 产品简介


    MLG0603P系列是一种适用于高频电路设计的多层陶瓷电感器,属于高Q值型电感器。这种电感器特别适合应用于智能电话、平板终端、蓝牙、Wi-Fi模块以及其他需要高频率工作的通信设备中。其核心优势在于尺寸小巧且性能卓越,能够极大提升Q值至800MHz以上,同时在–55°C至+125°C的温度范围内保持稳定的性能表现。

    2. 技术参数


    | 参数 | 规格 |

    | 电感范围 | 0.6 nH 至 120 nH |
    | 精度范围 | ±0.1 nH、±0.2 nH、±0.3 nH 或 ±3%、±5% |
    | 额定电流 | 根据不同型号从150 mA到1000 mA不等 |
    | 工作温度 | –55°C 至 +125°C |
    | Q值(最小值) | ≥16 @ 500 MHz |
    | 自谐振频率 | 高于10 GHz |
    | 直流电阻 | ≤3.2 Ω(具体取决于型号) |
    MLG0603P系列电感器具有高Q值和宽广的电感值范围,可满足不同频段需求,并能有效减少高频电路中的信号损耗,提高效率。

    3. 产品特点和优势


    - 体积小巧:相较于传统电感器,MLG0603P系列在确保高性能的同时,大幅缩小了体积(0.6 × 0.3 × 0.3 mm),非常适合紧凑型设计的需求。
    - 高Q值设计:具备出色的高频特性,保证在高频电路中表现出色,特别是在射频和无线通信应用中表现优异。
    - 宽温区适应性:能够在极端环境下维持稳定运行,适用于复杂的工业和消费类电子场景。
    - 先进的制造工艺:采用多层陶瓷技术和先进的烧结工艺,确保材料均匀性和可靠性。

    4. 应用案例和使用建议


    MLG0603P系列电感器广泛应用于智能电话、平板电脑以及各类高频模块中。例如,在智能手机的天线调谐模块中,该电感器通过降低功耗和提升接收灵敏度,显著改善了用户体验。对于开发人员,以下是一些优化建议:
    - 在设计阶段考虑电感器的寄生参数(如短柱残余电感),以避免不必要的高频信号干扰。
    - 确保PCB布局合理,尽量缩短电感与相关组件之间的连接距离,以减少寄生电容和阻抗的影响。

    5. 兼容性和支持


    MLG0603P系列电感器完全符合RoHS标准,且不含铅、卤素和其他有害物质。此外,厂商提供详尽的技术支持,包括样品测试、应用指导和生产规格更新,确保客户能够快速集成并验证产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 自谐振频率较低 | 调整电路布局,减少寄生电容和电感;更换更高性能的电感型号 |
    | 电感器温度过高 | 检查散热设计,必要时增加散热片或优化PCB热管理策略 |
    | 额定电流不足导致性能下降 | 挑选符合电流需求的电感型号,同时优化电源路径设计 |

    7. 总结和推荐


    综上所述,MLG0603P系列电感器凭借其优越的高频性能、紧凑的体积和广泛的适用性,已成为高频电路设计的理想选择。尤其是在移动通信、蓝牙、Wi-Fi和UWB等应用场景中,这款电感器展现了显著的优势。对于需要高效率和稳定性设计的工程师而言,我们强烈推荐使用此系列产品。
    推荐指数:★★★★★

    如需进一步了解MLG0603P系列电感器的详细规格和交付要求,请联系供应商获取完整的资料。

MLG0603P1N7BT000参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 10GHz
容差 ±0.1nH
直流电阻(DCR) 100mΩ
额定电流 700mA
Q值 14@500MHz
测试频率 500MHz
电感值 1.7nH
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLG0603P1N7BT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG0603P1N7BT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG0603P1N7BT000 MLG0603P1N7BT000数据手册

MLG0603P1N7BT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0158 ¥ 0.1326
30000+ $ 0.0149 ¥ 0.125
45000+ $ 0.0144 ¥ 0.1207
75000+ $ 0.0138 ¥ 0.1157
105000+ $ 0.0134 ¥ 0.1124
150000+ $ 0.013 ¥ 0.1091
375000+ $ 0.0121 ¥ 0.101
750000+ $ 0.0114 ¥ 0.0952
库存: 15000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 1989
