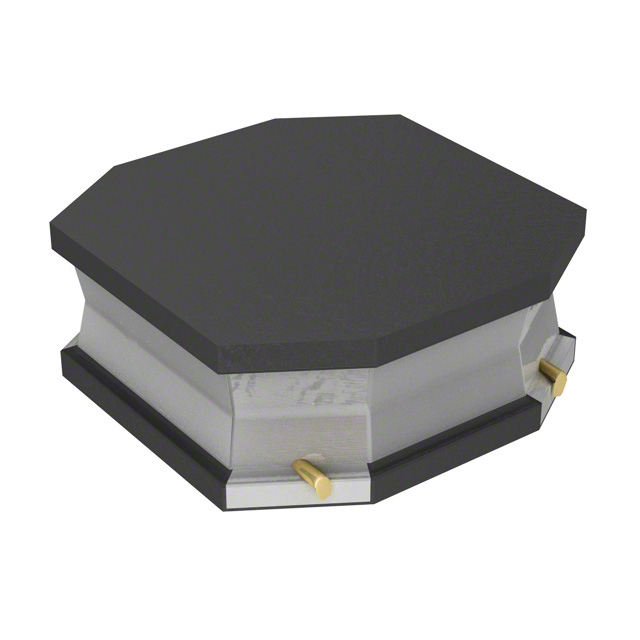

VLS3012ET-6R8M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 810mA 810mA 6.8μH 228mΩ ±20% SMD 贴片安装 3mm*3mm*1.2mm
供应商型号: 12B-VLS3012ET-6R8M
供应商: 云汉优选
标准整包数: 2000
TDK 贴片电感 VLS3012ET-6R8M

VLS3012ET-6R8M概述

    VLS3012E 系列电感器技术手册

    1. 产品简介


    VLS3012E 系列是专为电源电路设计的电感器,属于缠绕式铁氧体磁屏蔽型电感器。此系列电感器具有低轮廓、高磁屏蔽特性的优势,适用于高密度安装。该系列产品广泛应用于智能手机、平板终端、硬盘驱动器、固态硬盘、数字摄像机、数字照相机、移动显示面板、便携式游戏设备、紧凑型电源模块以及其他相关电子产品。

    2. 技术参数


    - 产品型号: VLS3012E
    - 尺寸: 3.0×3.0×1.2 mm
    - 包装规格: 每卷2000个,每个重量40 mg
    - 操作温度范围: -40°C 至 +105°C
    - 存储温度范围: -40°C 至 +105°C
    - 电气特性:
    - 电感量 (µH): 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10, 15, 22, 33, 47
    - 额定电流 (A): 根据具体型号不同,范围从0.44到2.15
    - 直流电阻 (Ω): 根据具体型号不同,范围从0.056到1.5 Ω

    3. 产品特点和优势


    - 磁屏蔽: 高效的磁屏蔽设计,减少电磁干扰,确保稳定性和可靠性。
    - 高密度安装: 低轮廓设计,适合高密度布局,满足现代电子设备的小型化需求。
    - 环保材料: 兼容RoHS指令,无卤素,与无铅焊料兼容,符合环保标准。
    - 耐用性: 可在-40°C至+105°C的宽温范围内稳定工作,且具备良好的耐腐蚀性能。

    4. 应用案例和使用建议


    - 智能手机: 用于手机电源管理模块,提高电池寿命和充电效率。
    - 平板电脑: 增强平板设备的整体性能和稳定性。
    - 其他便携式设备: 适用于各类需要高效能、紧凑结构的电子设备。
    使用建议:
    - 在组装前需预热部件,预热温度设置应使焊接温度与芯片温度差不超过150°C。
    - 使用过程中注意避免磁场干扰,以防产生误动作。
    - 设计电路板时,应考虑剩余应力对芯片的影响,确保整体布局合理。

    5. 兼容性和支持


    - 兼容性: 与多种电子设备和其他电子元件兼容,适用于各种通用电子设备。
    - 支持: 提供详尽的技术文档和测试报告,以帮助客户进行正确的设计和安全使用。

    6. 常见问题与解决方案


    - 问题: 存储时间超过12个月,可能导致终端电极焊接性能下降。
    - 解决方案: 确保严格遵循存储条件(温度:5°C 至 40°C,湿度:≤75% RH)。
    - 问题: 电路板扭曲可能造成焊接后的芯片受损。
    - 解决方案: 在嵌入带有芯片的电路板到系统中时,要避免给芯片施加残余应力。
    - 问题: 过热可能导致短路或性能降低。
    - 解决方案: 确保电路设计有足够的热容性,避免因过热引发的故障。

    7. 总结和推荐


    综合评估:
    - 优点: VLS3012E 系列电感器具备优异的磁屏蔽能力和高密度安装特性,能够显著提升电源电路的稳定性和可靠性。
    - 适用性: 该系列电感器特别适合于智能手机、平板电脑等便携式设备的电源管理和其它紧凑型电源模块的应用场景。
    - 推荐使用: 推荐所有需要高性能电源管理的电子设备选用VLS3012E系列电感器,以获得更稳定的电力供应和更高的设备整体性能。
    请访问我们的网站获取更多关于替换信息的详细资料,并随时关注产品更新和升级通知。

VLS3012ET-6R8M参数

参数
直流电阻(DCR) 228mΩ
额定电流 810mA
Q值 -
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 810mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 3mm*3mm*1.2mm
通用封装 SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
