VLS3015ET-1R5N

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.5A 1.5A 1.5μH 75mΩ ±30% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: VLS3015ET-1R5N
供应商: 国内现货
标准整包数: 2000

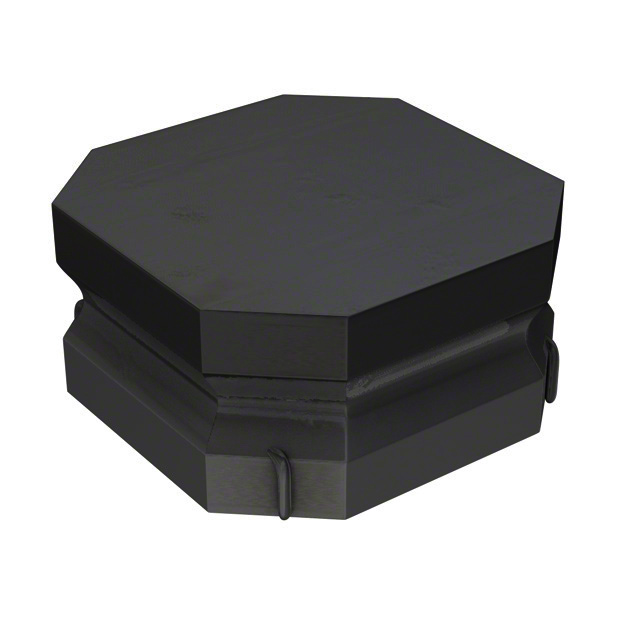

TDK 贴片电感 VLS3015ET-1R5N

VLS3015ET-1R5N概述

    VLS3015E型电感器技术手册

    1. 产品简介


    VLS3015E型电感器是专门为电源电路设计的一种磁屏蔽绕线电感器,适用于智能电话、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字照相机(DSC)、便携式显示器面板、便携式游戏设备及紧凑型电源模块等产品中。该产品为低轮廓设计,具有高磁屏蔽效果,适合高密度安装。同时,它符合RoHS指令且无卤素。

    2. 技术参数


    - 类型:绕线铁氧体
    - 外形尺寸:3.0 × 3.0 × 1.5 mm
    - 存储温度范围:-40°C至+105°C
    - 操作温度范围:-40°C至+105°C
    - 包装规格:每盘2000个,每个重52 mg
    - 额定电流:具体见下表
    - 封装形式:卷带包装
    - 电感值:从1.0 µH到47 µH不等
    - 直流电阻:0.058 Ω 至 1.500 Ω
    - 兼容性:符合RoHS指令,无卤素,可使用无铅焊料
    | 电感值 (µH) | 公差 (%) | 额定电流 (A) |
    |
    | 1.0 | ±30% | 2.00/2.20 |
    | 1.5 | ±30% | 1.50/1.70 |
    | 2.2 | ±20% | 1.35/1.50 |
    | 3.3 | ±20% | 1.15/1.30 |
    | 4.7 | ±20% | 1.00/1.10 |
    | 6.8 | ±20% | 0.92/1.00 |
    | 10 | ±20% | 0.70/0.78 |
    | 15 | ±20% | 0.58/0.65 |
    | 22 | ±20% | 0.48/0.54 |
    | 33 | ±20% | 0.39/0.43 |
    | 47 | ±20% | 0.32/0.35 |

    3. 产品特点和优势


    - 高磁屏蔽:该电感器采用磁屏蔽设计,能有效减少磁场干扰,保证电源系统的稳定运行。
    - 低热效反应:电感器的自热效应较低,适应各种温度条件下的长期使用。
    - 兼容多种标准:VLS3015E型电感器不仅符合RoHS环保标准,而且无卤素,适用性强。
    - 广泛的应用领域:该电感器在智能设备、便携式设备以及各类电源管理模块中有广泛应用,确保设备的小型化和高效能。

    4. 应用案例和使用建议


    VLS3015E型电感器已被成功应用于多个产品中,例如智能手机和平板电脑中的电源管理模块。使用时应注意以下几点:
    - 预热:在焊接前对组件进行预热,以避免因焊接过程中温度过高而导致的短路或其他损坏。
    - 冷却:焊接后自然冷却,以保持产品最佳状态。
    - 环境条件:确保存储温度在5°C至40°C之间,相对湿度小于75%,以防止电极退化。

    5. 兼容性和支持


    - 兼容性:该电感器可以与多种电子设备和其他部件配合使用,尤其是在电源管理模块中。
    - 支持和服务:厂商提供详细的交付规格和技术支持,帮助客户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:焊接后发现产品出现短路现象。
    - 解决方法:确保正确的预热时间和温度,避免过热。

    - 问题二:存储期间电感器出现性能下降。
    - 解决方法:遵循适当的存储条件,注意温湿度控制。

    7. 总结和推荐


    VLS3015E型电感器凭借其出色的磁屏蔽能力、高可靠性和广泛的适用范围,在智能设备和便携式设备等领域中表现出色。虽然该产品在新的设计中可能不再推荐,但对于现有项目而言,它是理想的选择。鉴于其优秀的性能和广泛的用途,我们强烈推荐使用该产品。

VLS3015ET-1R5N参数

参数
Q值 -
测试频率 1MHz
电感值 1.5μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 75mΩ
额定电流 1.5A
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3015ET-1R5N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015ET-1R5N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015ET-1R5N VLS3015ET-1R5N数据手册

VLS3015ET-1R5N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4327
20000+ ¥ 0.4198
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 865.4
