首页  >  产品百科  >  VLC5045T-6R8M

VLC5045T-6R8M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.7A 2.7A 6.8μH 46mΩ ±20% 贴片安装 5.3mm*5.0038mm*5.2mm
供应商型号: 445-6527-2-ND
供应商: Digi-Key
标准整包数: 1

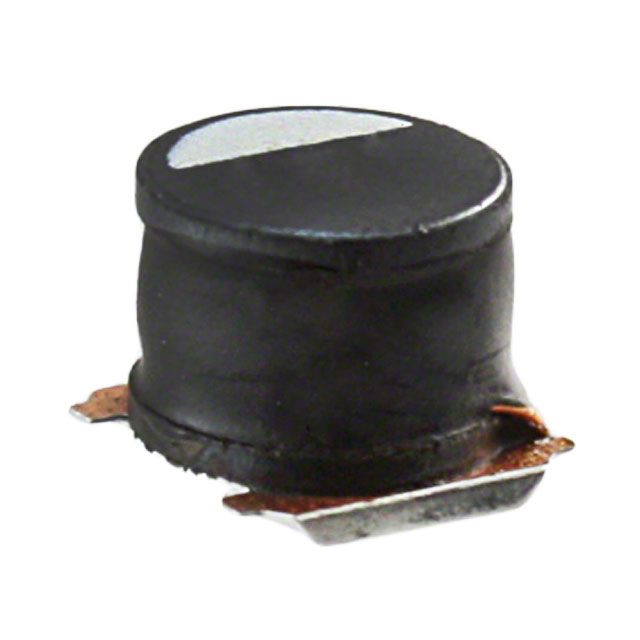

TDK 贴片电感 VLC5045T-6R8M

VLC5045T-6R8M概述

    高质量文章:VLC5045 SMD Inductors 技术手册概述

    1. 产品简介


    VLC5045系列 SMD电感器(线圈) 主要应用于功率线圈的绕制和磁屏蔽。这类电感器因其微型尺寸、通用性强和自动装配能力而在多种便携式直流到直流转换器(如LCD电视、打印机、笔记本电脑等)中得到广泛应用。

    2. 技术参数


    VLC5045系列的电感器具有以下关键技术和电气特性:
    - 安装面积:5mm × 5mm
    - 高度:最大4.5mm
    - 额定电流:在温度上升至40°C时测量的电流值,或当电感量下降30%时的直流电流,取两者中较小者。
    - 工作温度范围:-40°C 至 +105°C(包括自温升)
    - 测试频率:100kHz
    - 直流电阻:0.014Ω(典型值)
    - 兼容性:符合RoHS指令,不含铅且支持无铅焊接。

    3. 产品特点和优势


    VLC5045系列电感器的独特之处在于其微型设计和广泛适用性。特别是其小巧的体积(安装面积仅5×5mm),使其非常适合于空间受限的应用场合。此外,它具有较低的直流电阻和出色的额定电流承载能力,确保了高效能的工作表现。在便携式DC到DC转换器中,这些特性对于提高整体系统效率至关重要。

    4. 应用案例和使用建议


    VLC5045系列电感器适用于各种便携式设备中的直流到直流转换器。例如,在LCD电视和笔记本电脑等设备中,它可以通过优化电路设计和减少组件占用空间来提升系统的稳定性和能效。对于具体应用,建议根据电感器的额定电流和温度上升曲线进行适当的选择和配置,以确保最佳性能和可靠性。

    5. 兼容性和支持


    VLC5045系列电感器与自动装配线和多种便携式电子设备兼容,符合RoHS标准,确保其在环保方面的合规性。制造商通常提供详尽的技术支持和售后服务,帮助客户解决可能出现的各种问题。

    6. 常见问题与解决方案


    - Q: 如何确定合适的电感器型号?
    A: 根据所需额定电流和工作温度选择相应的电感器型号。
    - Q: 是否可以进行无铅焊接?
    A: 是的,VLC5045系列电感器支持无铅焊接,符合RoHS标准。
    - Q: 如何处理高温环境下的性能问题?
    A: 根据电感器的温度上升曲线进行合理的设计和选型,以确保在极端环境下仍能保持稳定性能。

    7. 总结和推荐


    总体来看,VLC5045系列电感器凭借其独特的设计和高性能特性,成为便携式直流到直流转换器应用的理想选择。其微型尺寸和高兼容性使其在多种应用场景中表现出色。强烈推荐给寻求高性能、小型化和环境友好的电感器解决方案的设计师和工程师。

VLC5045T-6R8M参数

参数
饱和电流(LSAT) 2.7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 46mΩ
额定电流 2.7A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 5.3mm*5.0038mm*5.2mm
安装方式 贴片安装
包装方式 卷带包装

VLC5045T-6R8M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLC5045T-6R8M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLC5045T-6R8M VLC5045T-6R8M数据手册

VLC5045T-6R8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
