B82498F3390J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 250MHz 2.1GHz 600mA 65@500MHz 39nH 120mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: 3648422
供应商: 海外现货
标准整包数: 10

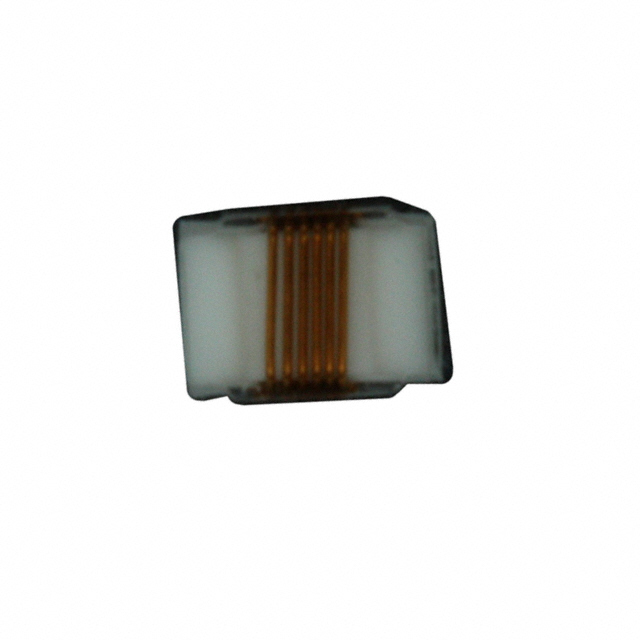

TDK 贴片电感 B82498F3390J000

B82498F3390J000概述


    产品简介


    SIMID系列SMT电感器是EPCOS(TDK集团子公司)生产的适用于多种电子应用的高性能电感器。此系列产品主要包括SIMID 0805-F型号,适用于表面贴装技术(SMT)。SIMID系列电感器具有高共振频率、窄电感公差等显著特点,使其在无线通信系统、多媒体应用及天线放大器等领域拥有广泛应用。

    技术参数


    - 尺寸:0805(EIA)或2012(IEC)
    - 额定电感量:2.7至6800 nH
    - 额定电流:80至1000 mA
    - 工作温度范围:-55°C至+125°C
    - 自谐振频率:最低可达9 MHz
    - 直流电阻:最大0.03Ω
    - 焊接耐热性:+260°C,20秒

    产品特点和优势


    SIMID系列电感器具备以下特点和优势:
    - 高共振频率:提供更高的频率响应能力,适合高速信号传输。
    - 窄电感公差:确保了电感值的一致性和稳定性,提高电路可靠性。
    - 适用于无铅回流焊接:符合环保要求,提升制造工艺适应性。
    - RoHS兼容:确保了产品符合欧盟关于有害物质限制的要求。

    应用案例和使用建议


    应用案例:
    - 天线放大器:提供精确的阻抗匹配,提高信号传输效率。
    - 多媒体:用于音频和视频信号处理中的滤波和调谐。
    - 无线通信系统:提供稳定的信号传输路径,提高通信质量。
    使用建议:
    - 在高温环境下使用时,建议监控电感器的工作温度,以避免因过热导致的性能下降。
    - 焊接过程中应注意焊接条件,避免因不当焊接造成的损害。
    - 在客户特定应用中使用时,应进行必要的验证测试,确保产品的适用性。

    兼容性和支持


    - 兼容性:SIMID系列电感器可以与多种电路板设计和焊接工艺兼容,具体参数可参考技术手册。
    - 支持:EPCOS提供详尽的技术支持文档,涵盖产品安装、调试和故障排除等方面的指导。此外,还可以通过官方网站获取更多资源和支持。

    常见问题与解决方案


    常见问题:
    1. 焊接后电感器失效
    - 解决方案:检查焊接条件是否符合标准,必要时调整焊接参数。
    2. 电感器温升过高
    - 解决方案:监测环境温度,确保不超过额定工作温度范围。若有必要,采用散热措施。
    3. 电路信号失真
    - 解决方案:确认电感器型号是否符合电路设计需求,必要时更换不同型号的产品。

    总结和推荐


    综上所述,SIMID系列电感器是一款高度可靠、性能优越的电子元件,广泛适用于无线通信、多媒体及其他高频信号处理场合。其在高精度、高频率下的卓越表现使其成为设计师的理想选择。鉴于其广泛的适用性和良好的市场口碑,我们强烈推荐这一产品用于相关项目中。

B82498F3390J000参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 2.1GHz
容差 ±5%
直流电阻(DCR) 120mΩ
额定电流 600mA
Q值 65@500MHz
测试频率 250MHz
电感值 39nH
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3390J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3390J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3390J000 B82498F3390J000数据手册

B82498F3390J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.1922
100+ ¥ 1.9642
500+ ¥ 1.9642
1000+ ¥ 1.9291
3000+ ¥ 1.8941
6000+ ¥ 1.8941
30000+ ¥ 1.8941
60000+ ¥ 1.8941
库存: 2313
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 21.92
