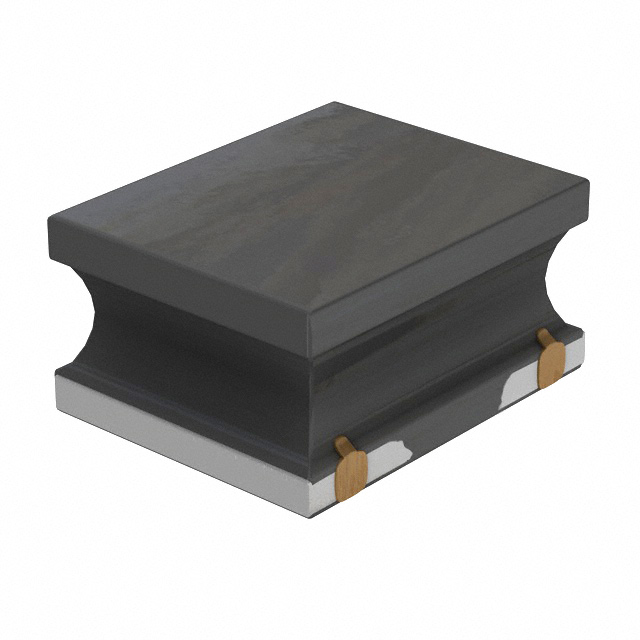

VLS201612CX-6R8M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 730mA 930mA 6.8μH 368mΩ ±20% 0806 标准安装,贴片安装 2mm*1.6mm*1.2mm
供应商型号: 810-VLS201612CX6R8M1
供应商: Mouser
标准整包数: 1
TDK 贴片电感 VLS201612CX-6R8M-1

VLS201612CX-6R8M-1概述


    产品简介


    本手册详细介绍了一种专为电源电路设计的绕线型铁氧体磁芯电感器——VLS-CX-1系列。这种电感器采用磁屏蔽结构,能够在高密度安装条件下工作。其主要功能是在智能电话、平板电脑、硬盘驱动器(HDD)、固态驱动器(SSD)、数字视频摄像机(DVC)、数字静物照相机(DSC)、便携式显示面板、便携式游戏设备、紧凑型电源模块等设备中提供高效的电源管理。此外,它还适用于其他各种需要高效电源管理的应用场景。

    技术参数


    以下是VLS-CX-1系列电感器的主要技术参数:
    | 产品型号 | 尺寸(L×W×H) | 内部代码1 | 内部代码2 | 电感量(μH) | 电感量容差 | 测量频率(MHz) | 直流电阻(Ω)最大值 | 直流电阻(Ω)典型值 | 额定电流(Isat)最大值(A) | 额定电流(Isat)典型值(A) | 额定电流(Itemp)最大值(A) | 额定电流(Itemp)典型值(A) |
    ||
    | VLS201612CX-R24M-1 | 2.0×1.6×1.2mm | 1 | 0.031 | 0.24 | ±20% | 1 | 0.025 | 3.42 | 3.80 | 4.00 | 3.40 | 4.00 |
    | VLS201612CX-R47M-1 | 2.0×1.6×1.2mm | 1 | 0.047 | 0.47 | ±20% | 1 | 0.039 | 3.15 | 3.50 | 3.20 | 2.72 | 3.20 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    VLS-CX-1系列电感器具有以下特点和优势:
    - 高磁屏蔽结构:能够有效降低电磁干扰,提高电路的稳定性和可靠性。
    - 兼容高密度安装:适用于空间受限的应用场景。
    - 优化的铁氧体芯设计:实现更大的电流承载能力和更低的直流电阻。
    - 广泛的温度范围:工作温度范围为-40°C到105°C,适用于极端环境条件。

    应用案例和使用建议


    应用案例:
    VLS-CX-1系列电感器广泛应用于智能电话、平板电脑等移动设备中,确保这些设备的电源管理系统稳定可靠。
    使用建议:
    在安装过程中,确保先进行预热处理以避免因温差过大导致的焊接问题。对于非磁屏蔽型电感器,设计时需特别注意磁场干扰问题。为了安全操作,建议在使用前详细阅读产品手册并遵循制造商的建议。

    兼容性和支持


    VLS-CX-1系列电感器与市面上多数电子设备兼容,可以轻松集成到现有系统中。制造商提供了全面的技术支持,包括详尽的产品手册和在线咨询服务。如需更多技术支持,请联系制造商或授权代理商。

    常见问题与解决方案


    常见问题及解决方案:
    1. Q: 如何选择合适的电感量?
    - A: 根据具体应用需求选择相应的电感量。如用于智能电话或平板电脑,推荐选择0.24μH到10μH之间的电感器。
    2. Q: 在安装过程中如何避免损坏电感器?
    - A: 确保所有组件经过预热处理后再进行焊接,并遵循制造商提供的焊接条件。
    3. Q: 存储时应注意哪些事项?
    - A: 储存于温度范围为5至40°C、湿度不超过75%的环境中,储存期不超过12个月。

    总结和推荐


    总体而言,VLS-CX-1系列电感器是一款具备高性能和广泛适用性的电子元件。其磁屏蔽设计、高可靠性以及兼容性使其成为许多高端电子设备的理想选择。推荐在需要高效电源管理的应用场景中使用。对于专业设计人员来说,这款产品是一个值得信赖的选择。

VLS201612CX-6R8M-1参数

参数
电感值 6.8μH
饱和电流(LSAT) 730mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 368mΩ
额定电流 930mA
Q值 -
测试频率 1MHz
长*宽*高 2mm*1.6mm*1.2mm
通用封装 0806
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS201612CX-6R8M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS201612CX-6R8M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS201612CX-6R8M-1 VLS201612CX-6R8M-1数据手册

VLS201612CX-6R8M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.3025 ¥ 2.5557
100+ $ 0.2358 ¥ 1.9921
1000+ $ 0.1652 ¥ 1.3963
2000+ $ 0.1501 ¥ 1.2685
10000+ $ 0.122 ¥ 1.0312
50000+ $ 0.1124 ¥ 0.9494
库存: 3045
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
直接购买
加入购物车
