VLS6045EX-330M

产品分类: 功率电感
厂牌: TDK
产品描述: 100KHz ±20% 175mΩ 1.9A 1.5A 33μH 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 12B-VLS6045EX-330M
供应商: 云汉优选
标准整包数: 1500

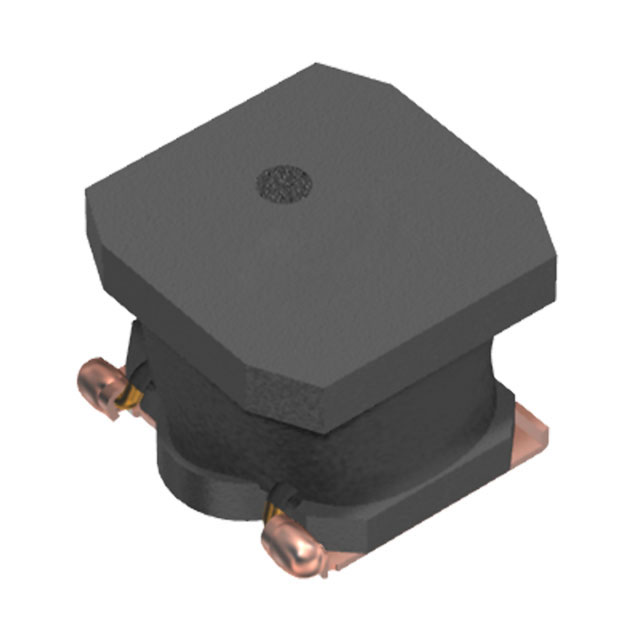

TDK 功率电感 VLS6045EX-330M

VLS6045EX-330M概述

    # VLS6045EX型电感器技术手册

    产品简介


    VLS6045EX型电感器是一种专为电源电路设计的绕线铁氧体电感器。它采用了铁氧体树脂材料磁屏蔽结构,满足了高密度封装的需求。通过优化铁氧体磁芯的形状,实现了大电流和低Rdc(直流电阻)。这种电感器适用于多种电子设备,如电视(TV)、机顶盒(STB)、游戏设备(GAME设备)和其他音频视频设备(AV设备)。

    技术参数


    | 型号 | 电感 (µH) | 电感容差 (%) | 额定电流 (A) | 直流电阻 (Ω) |

    | VLS6045EX-R47N | 0.47 | ±30% | 13.5 / 7.0 | 0.010 |
    | VLS6045EX-1R0N | 1.0 | ±30% | 12.0 / 6.0 | 0.012 |
    | VLS6045EX-1R5N | 1.5 | ±30% | 8.2 / 5.3 | 0.017 |
    | VLS6045EX-2R2N | 2.2 | ±30% | 7.5 / 5.1 | 0.019 |
    | ... | ... | ... | ... | ... |
    工作环境:
    - 温度范围:-40°C 至 +105°C(包含自发热上升)
    测量设备:
    - L测定频率:100 kHz
    - 额定电流:基于Isat和Itemp(较小值)

    产品特点和优势


    1. 磁屏蔽设计:通过铁氧体树脂材料磁屏蔽结构,有效减少电磁干扰。
    2. 大电流和低Rdc:优化的磁芯形状,提升电感器的电流承载能力和效率。
    3. 高密度封装:适用于高密度封装要求的应用场合。
    4. 宽工作温度范围:-40°C至+105°C,适合极端环境下的应用。

    应用案例和使用建议


    应用案例
    - 电视和机顶盒:用于电源电路的滤波和储能。
    - 游戏设备:提高电源转换效率,确保设备稳定运行。
    使用建议
    1. 预热焊接:在焊接前进行预热,确保焊接温度差不超过150°C。
    2. 热设计考虑:安装完成后,要确保良好的散热设计,避免过热影响性能。
    3. 静电防护:使用防静电腕带,防止静电损坏。

    兼容性和支持


    - 兼容性:该产品与大多数电源管理设备兼容。
    - 支持和维护:联系制造商获取详细的采购规格书和维护支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子电极可焊性老化 | 确保在6个月内使用,并在适当的保存条件下存放。 |
    | 磁屏蔽效果不佳 | 检查焊接工艺和安装位置,确保无电磁干扰源。 |
    | 热稳定性差 | 优化散热设计,确保良好的热传导路径。 |

    总结和推荐


    综合评估
    VLS6045EX型电感器在大电流、低Rdc和磁屏蔽设计方面表现优异,具有较高的可靠性和稳定性。其广泛的温度适应性和优良的电气特性使其成为各种电子设备的理想选择。
    推荐结论
    鉴于上述特点和优势,强烈推荐使用VLS6045EX型电感器。特别是对于需要高效电源管理和稳定性能的应用场景,这款电感器无疑是最佳选择之一。

VLS6045EX-330M参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 1.9A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 175mΩ
额定电流 1.5A

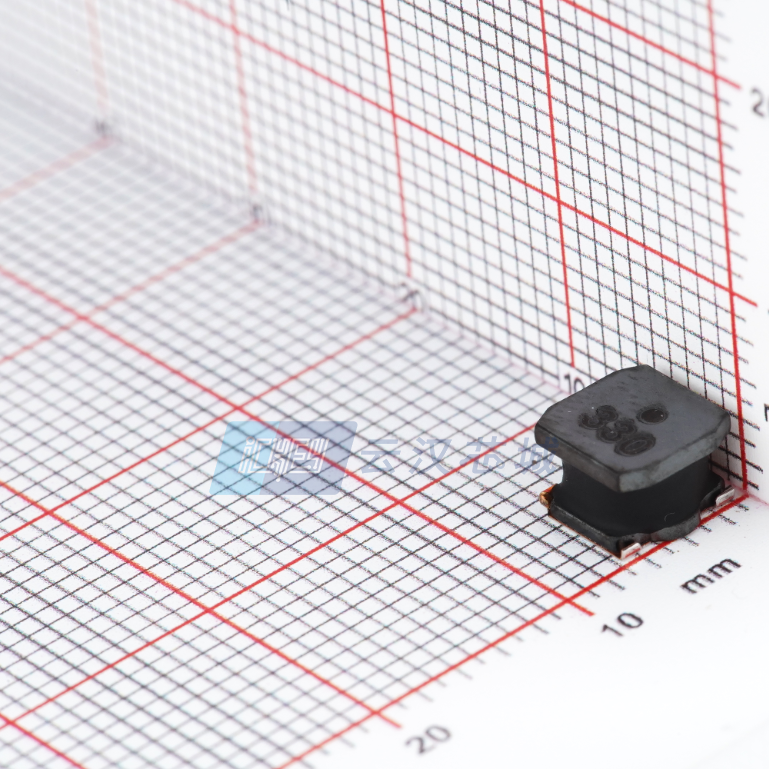

长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS6045EX-330M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-330M数据手册

厂牌 PDF简要描述 下载
TDK 功率电感 TDK VLS6045EX-330M VLS6045EX-330M数据手册

VLS6045EX-330M封装设计

查看详情并下载
Symbol
Footprint
3D Model
