B32523Q3474K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 470nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 通孔安装 26.5mm*6mm*15mm
供应商型号: 871-B32523Q3474K
供应商: Mouser
标准整包数: 1

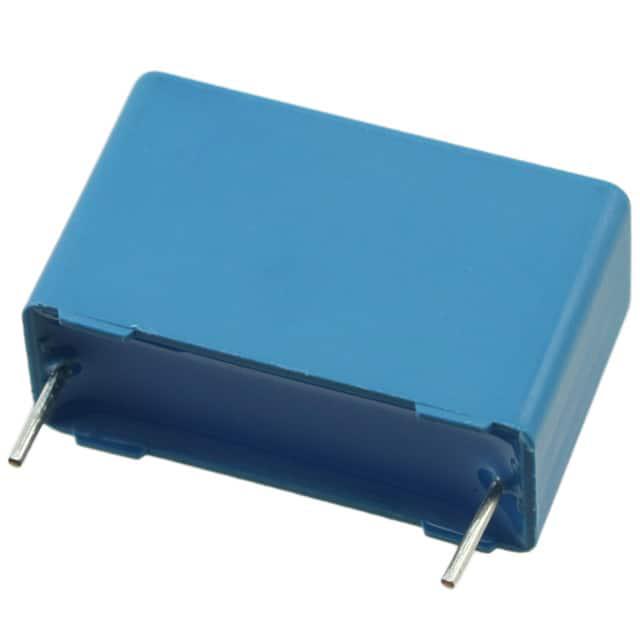

TDK 薄膜电容 B32523Q3474K000

B32523Q3474K000概述

    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    产品简介


    Metallized Polyester Film Capacitors (MKT) 是一种广泛应用的电容产品,适用于多种电子电路中。其主要功能包括阻隔(Blocking)、耦合(Coupling)、旁路(Bypass)以及无线电频率干扰(RFI)抑制。这些电容器具有高耐热性和良好的电气特性,广泛应用于汽车、工业控制、通信设备等多个领域。

    技术参数


    - 最大工作温度:125°C
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 介电材料:聚对苯二甲酸乙二醇酯(Polyethylene terephthalate, PET)
    - 堆叠薄膜技术:用于引脚间距5至15毫米的产品(代码C、D或E)
    - 绕线技术:用于引脚间距10至37.5毫米的产品(代码N、Q或R)
    - 塑料外壳:符合UL 94 V-0标准
    - 环氧树脂密封:符合UL 94 V-0标准

    产品特点和优势


    - 高脉冲强度:能够在短时间内承受较高的电流脉冲,适用于高压瞬态情况。
    - 高接触可靠性:确保在恶劣环境下也能保持稳定性能。
    - RoHS兼容:符合欧盟的环保要求,无卤素。
    - AEC-Q200D认证:满足汽车行业标准,可靠性和稳定性强。
    - 定制引脚长度:根据客户需求提供特殊长度的引脚。
    - 标志明确:提供制造商标志、额定电容值、容差代码、额定直流电压、生产日期及序列号。

    应用案例和使用建议


    - 阻隔(Blocking):可用于电源滤波器和信号调理电路中,阻止低频或直流分量通过。
    - 耦合(Coupling):将交流信号从一个电路传递到另一个电路时,同时阻隔直流分量。
    - 旁路(Bypass):用于消除电路中的噪声和电磁干扰。
    - RFI抑制:汽车电子产品中,用于抑制射频干扰,提高系统的抗干扰能力。
    使用建议:
    - 确保安装时注意引脚间距与电路板设计匹配,避免错误安装。
    - 在高脉冲电流应用中,要特别注意额定电流和最大工作温度,以避免过热损坏。
    - 高温环境下,应选择更高温度等级的型号以保证可靠性。

    兼容性和支持


    - 与各种主流电子元器件和设备兼容,适用于不同电路板设计。
    - 厂商提供全面的技术支持,包括安装指南、维护服务和故障排除手册。

    常见问题与解决方案


    - 问题一:电容损坏导致电路故障
    - 解决方案:检查是否有过压、过流情况发生,重新安装或更换电容。
    - 问题二:引脚虚焊或断开
    - 解决方案:使用高质量焊接工具和工艺,确保引脚牢固焊接。
    - 问题三:电容容量不准确
    - 解决方案:检查电容标称值与实际值,确保使用正确的型号。

    总结和推荐


    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529在性能上表现出色,具有高可靠性、广泛适用性和优秀的电气特性。无论是用于汽车电子还是工业控制领域,都是一种值得信赖的选择。推荐在需要高性能和高可靠性的应用场景中使用该产品。

B32523Q3474K000参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 250V
长*宽*高 26.5mm*6mm*15mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32523Q3474K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32523Q3474K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32523Q3474K000 B32523Q3474K000数据手册

B32523Q3474K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
10+ $ 0.7475 ¥ 6.3164
25+ $ 0.6532 ¥ 5.5195
100+ $ 0.5093 ¥ 4.3036
250+ $ 0.4838 ¥ 4.0884
500+ $ 0.4093 ¥ 3.4588
720+ $ 0.351 ¥ 2.966
2880+ $ 0.3283 ¥ 2.7743
5040+ $ 0.3066 ¥ 2.5908
库存: 2785
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
