ICS-43432

产品分类: 麦克风
厂牌: TDK
产品描述: 1.62V~3.63V 50Hz~20kHz 65dB -26dB ±1dB @ 94dB SPL 全向 贴片安装 4mm*3mm*1.1mm
供应商型号: ICS-43432
供应商: 国内现货
标准整包数: 10000

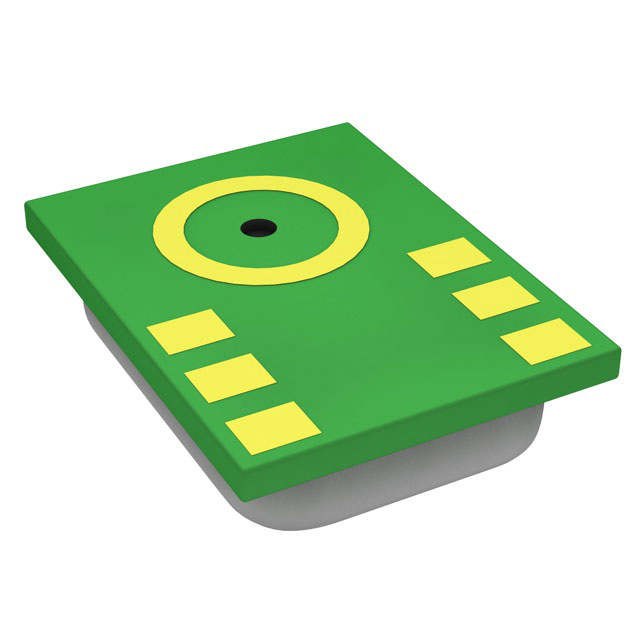

TDK 麦克风 ICS-43432

ICS-43432概述

    ICS-43432:数字麦克风技术手册

    产品简介


    ICS-43432是一款低噪声数字I2S输出底端口麦克风。它集成了MEMS传感器、信号调理电路、模数转换器(ADC)、降采样滤波器和抗混叠滤波器、电源管理单元以及行业标准的24位I²S接口。这种设计允许ICS-43432直接连接到数字处理器,例如DSP和微控制器,而无需音频编解码器介入系统。该麦克风具有65 dBA的高信噪比(SNR)和宽频带频率响应,使其在多种应用中表现出色,如可穿戴设备、智能电视、远程控制、视频会议系统、游戏机和安全系统等。

    技术参数


    - 封装尺寸: 4 mm × 3 mm × 1 mm 表面贴装型
    - 供电电压范围: 1.62 V 到 3.63 V
    - 工作温度范围: -40°C 至 +85°C
    - 最大声压级: 160 dB SPL
    - 总谐波失真 (THD): 0.3% @ 105 dB SPL
    - 信号噪声比 (SNR): 65 dBA
    - 频率响应: 50 Hz 至 20 kHz
    - 电源电流消耗: 正常模式下为1.0 mA(@ 1.8 V)
    - 电源管理: 具有正常模式和待机模式,待机模式下电流消耗降至最低
    - 数字接口: 高精度24位数据的I²S接口
    - 兼容性: 支持Sn/Pb和无铅焊接工艺,符合RoHS/WEEE标准

    产品特点和优势


    - 高信噪比 (SNR): 达到65 dBA,非常适合需要高清晰度音频的应用。
    - 低功耗: 仅需1.0 mA(@ 1.8 V),适用于电池供电设备。
    - 小体积: 封装尺寸为4 mm × 3 mm × 1 mm,适合空间受限的设计。
    - 宽频率响应: 从50 Hz至20 kHz,可以捕捉人耳可听范围内的所有声音。
    - 精确度高: 灵敏度容差为±1 dB,支持无校准高精度阵列麦克风。

    应用案例和使用建议


    ICS-43432广泛应用于可穿戴设备、智能家居系统、远程控制和视频会议等领域。例如,在智能电视中,ICS-43432可用于实现远场语音识别;在游戏机中,它可以增强游戏内语音通信的质量。为了确保最佳性能,建议遵循以下几点:
    - 在设计PCB时,保持电源和地线的稳定,以减少干扰。
    - 使用适当的滤波器来改善频率响应,尤其是在高声压级下。

    兼容性和支持


    ICS-43432与各种微控制器和DSP高度兼容,可以轻松集成到现有的系统中。厂商提供全面的技术支持和维护服务,包括产品手册、应用指南和技术文档等资源。

    常见问题与解决方案


    1. 问题: 待机模式下的电流消耗过高。
    - 解决方案: 检查电路连接,确认配置引脚正确接地。如果问题依旧存在,可能需要更换新的麦克风。

    2. 问题: 输出数据异常。
    - 解决方案: 检查SCK、WS和SD信号线是否连接正确。如果问题仍未解决,请检查输入信号的频率和电压是否符合要求。

    总结和推荐


    总体来说,ICS-43432是一款高性能的数字麦克风,特别适用于需要高音质、低功耗和紧凑设计的应用场景。凭借其卓越的信噪比、宽广的频率响应和低功耗特性,它在众多领域中都有着广泛的适用性。如果你正在寻找一款既可靠又高效的数字麦克风,ICS-43432无疑是一个值得考虑的选择。

ICS-43432参数

参数
方向 全向
频率 50Hz~20kHz
阻抗 -
灵敏度 -26dB ±1dB @ 94dB SPL
额定电流 -
工作电压 1.62V~3.63V
信噪比 65dB
长*宽*高 4mm*3mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ICS-43432厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ICS-43432数据手册

厂牌 PDF简要描述 下载
TDK 麦克风 TDK ICS-43432 ICS-43432数据手册

ICS-43432封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 8.25
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 82500
直接购买
加入购物车
