CMC-5042PF-AC

产品分类: 麦克风
厂牌: CUI
产品描述: 2V~10V 100Hz~20kHz 56dB -42dB ±3dB @ 94dB SPL 500μA 2.2KΩ 全向 板安装 5.2mm(高度)
供应商型号:
供应商:
标准整包数: 0

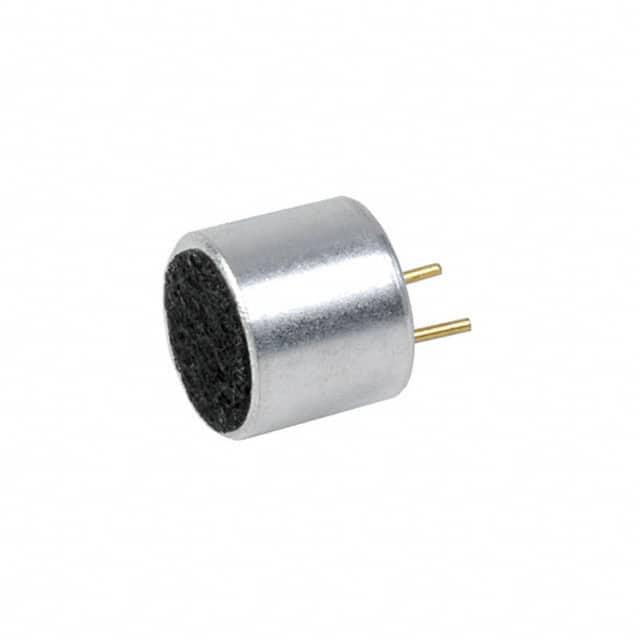

CUI 麦克风 CMC-5042PF-AC

CMC-5042PF-AC概述

    CMC-5042PF-AC 电容式麦克风技术手册

    产品简介


    CMC-5042PF-AC 是一款高性能的电容式麦克风,具有全向拾音模式,适用于多种音频采集应用。其核心优势在于高灵敏度、宽频率响应范围以及卓越的信号噪声比。该麦克风广泛应用于专业录音设备、视频会议系统、监控设备及智能语音助手等领域。

    技术参数


    | 参数 | 值 |

    | 指向性 | 全向 |
    | 灵敏度 (S) | -42 ±3 dB (f = 1kHz, 1Pa) |
    | 灵敏度降低 (∆S-Vs) | -3 dB (f = 1kHz, 1Pa) |
    | 工作电压 | 2 Vdc (标准),10 Vdc (最大) |
    | 输出阻抗 (Zout) | 2.2 kΩ (f = 1kHz, 1Pa) |
    | 工作频率 (f) | 100 ~ 20,000 Hz |
    | 电流消耗 (IDSS) | 0.5 mA (Vs = 2.0 Vdc, RL = 2.2kΩ) |
    | 信噪比 (S/N) | 56 dBA (f = 1kHz, 1Pa) |
    | 工作温度 | -20 ~ +70°C |
    | 存储温度 | -20 ~ +70°C |
    | 尺寸 | 直径6.0mm x 高5.0mm |
    | 重量 | 0.30g (最大) |
    | 材料 | 铝 |
    | 引脚类型 | Au镀层,仅手工焊接 |
    | RoHS | 符合 |

    产品特点和优势


    1. 高灵敏度:在1kHz和1Pa声压下,灵敏度为-42 ±3 dB,确保即使在低音量环境下也能准确拾音。
    2. 全向指向性:适用于各种复杂声音环境,无需特定方向即可进行拾音。
    3. 宽频率响应范围:从100 Hz到20,000 Hz,覆盖人类听觉的所有范围。
    4. 卓越的信噪比:56 dBA,有效减少背景噪音,提供清晰的声音输出。
    5. 小型轻量化设计:直径仅为6.0mm x 高5.0mm,重量仅0.30g,非常适合空间有限的应用场景。

    应用案例和使用建议


    1. 专业录音设备:CMC-5042PF-AC 的高灵敏度使其成为录音棚和现场演出的理想选择。
    2. 视频会议系统:全向拾音模式确保全方位捕捉声音,提高沟通效果。
    3. 智能语音助手:高信噪比保证在嘈杂环境中依然能准确识别命令。
    4. 监控设备:宽频率响应范围使麦克风能够捕捉所有细节声音,提高监控效果。
    使用建议:
    - 在安装时,请确保麦克风周围没有明显噪音源。
    - 在连接电路时,务必检查电源电压是否符合要求。
    - 定期清洁麦克风以保持最佳性能。

    兼容性和支持


    CMC-5042PF-AC 具有良好的兼容性,可以与各种音频设备配套使用。厂商提供了全面的技术支持和售后服务,包括产品手册下载、常见问题解答和保修服务。

    常见问题与解决方案


    1. 问题:麦克风拾音不清晰。
    解决方案:检查电源电压是否正常,确认周围环境是否有明显噪音源。
    2. 问题:麦克风输出信号不稳定。
    解决方案:检查连接线是否接触良好,确认输出阻抗是否匹配。
    3. 问题:麦克风在低温环境下无法正常工作。
    解决方案:将麦克风置于常温环境下,等待一段时间后再使用。

    总结和推荐


    综上所述,CMC-5042PF-AC 电容式麦克风凭借其高灵敏度、全向指向性以及卓越的信噪比,在多种应用场景中表现出色。它不仅适用于专业录音设备,还可广泛应用于视频会议、监控及智能语音助手等领域。强烈推荐给需要高品质拾音解决方案的用户。

CMC-5042PF-AC参数

参数
阻抗 2.2KΩ
灵敏度 -42dB ±3dB @ 94dB SPL
额定电流 500μA
工作电压 2V~10V
信噪比 56dB
方向 全向
频率 100Hz~20kHz
长*宽*高 5.2mm(高度)
安装方式 板安装
零件状态 在售

CMC-5042PF-AC厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

CMC-5042PF-AC数据手册

厂牌 PDF简要描述 下载
CUI 麦克风 CUI CMC-5042PF-AC CMC-5042PF-AC数据手册

CMC-5042PF-AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
