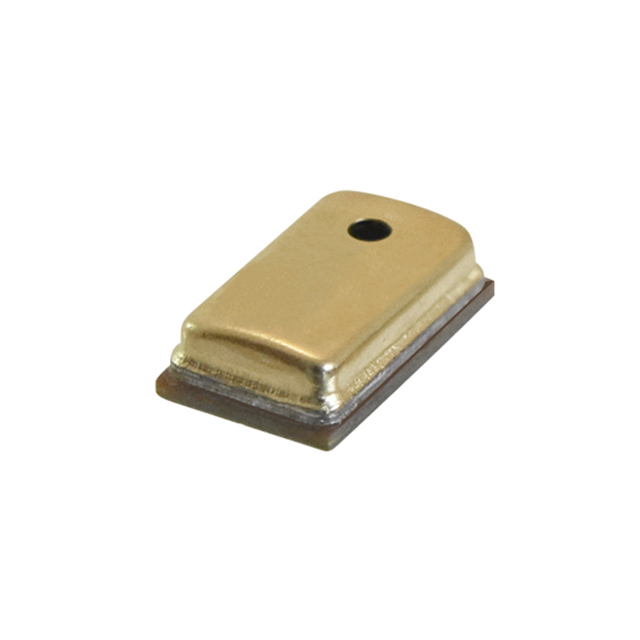

CMM-3722AT-42208-TR

产品分类: 麦克风
厂牌: SAME SKY
产品描述: 100Hz~10kHz 60dB -42dB ±2dB @ 94dB SPL 300Ω 全向 3.76mm*2.24mm*1.2mm
供应商型号: N-CMM-3722AT-42208-TR
供应商: 云汉优选
标准整包数: 1000
SAME SKY 麦克风 CMM-3722AT-42208-TR

CMM-3722AT-42208-TR概述

    CMM-3722AT-42208-TR MEMS Microphone 技术手册

    产品简介


    CMM-3722AT-42208-TR 是一款来自 CUI Devices 的 MEMS 麦克风,适用于需要高精度音频捕捉的应用。作为模拟麦克风,它具有小尺寸封装,适合表面贴装工艺,从而提升了产品的便携性和灵活性。其全向拾音模式使其适用于广泛的音频采集场景,如消费电子、智能家电及各种工业设备。

    技术参数


    | 参数 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 直接性 | 全向
    | 灵敏度(S) | 94 dB SPL, 1 kHz | -44 | -42 | -40 | dB |
    | 供电电压(VDD) 1.6 | 2.0 | 3.6 | V |
    | 电流消耗(IDSS) | VDD = 2.0 V 80 µA |
    | 信噪比(S/N) | 94 dB SPL, 1 kHz (A-weighted) 60 dBA |
    | 总谐波失真(THD)| 94 dB SPL, 1 kHz 0.2 % |
    | 声学过载点(AOP)| 10% THD, 1 kHz 130 dB SPL |

    产品特点和优势


    1. 小巧轻便:采用紧凑设计,尺寸仅为 3.76 x 2.24 x 1.10 mm,重量仅为 0.024 g,非常适合空间受限的设计。
    2. 全向拾音:能够均匀捕捉各个方向的声音,提供一致的音频采集效果。
    3. 高灵敏度:在 1 kHz 下的典型灵敏度为 -42 dB,适用于需要高质量音频的应用。
    4. 低功耗:在 2.0 V 供电下,静态电流仅为 80 µA,有助于延长电池寿命。
    5. 温度适应性强:工作温度范围从 -40°C 到 105°C,适应多种严苛环境。

    应用案例和使用建议


    CMM-3722AT-42208-TR 适合应用于需要高质量音频捕捉的场合,如智能家居系统中的语音助手、工业自动化设备中的声音检测装置,以及便携式音频录制设备。根据手册中的推荐电路图,合理配置外部增益电阻 R1 和 R2,可以优化音频输出效果。同时,在进行焊接时,确保温度曲线符合标准,以避免损坏。

    兼容性和支持


    CMM-3722AT-42208-TR 支持表面贴装工艺,并且可通过标准的回流焊接工艺进行组装。制造商提供了详细的技术文档和支持服务,以帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    1. Q: 如何确定正确的电源电压?
    A: 推荐使用 2.0 V 供电,可以保证最佳的工作状态和较低的功耗。
    2. Q: 如何处理焊接过程中可能出现的问题?
    A: 确保焊接温度曲线符合标准(最高温度不超过 260°C),并遵循规定的焊接时间,避免过热导致损坏。
    3. Q: 如何优化音频输出效果?
    A: 根据需求调整外部增益电阻 R1 和 R2 的阻值,以实现所需的增益水平。

    总结和推荐


    总体而言,CMM-3722AT-42208-TR 是一款高性能、多功能的 MEMS 麦克风,特别适合对音频质量有较高要求的应用场景。其小尺寸、全向拾音、低功耗等特点使其在市场上具备较强的竞争力。经过综合评估,强烈推荐此款麦克风给需要高质量音频捕捉的应用开发者和制造商。

CMM-3722AT-42208-TR参数

参数 值
工作电压 -
信噪比 60dB
方向 全向
频率 100Hz~10kHz
阻抗 300Ω
灵敏度 -42dB ±2dB @ 94dB SPL
额定电流 -
长*宽*高 3.76mm*2.24mm*1.2mm
零件状态 停产
包装方式 散装,卷带装

CMM-3722AT-42208-TR厂商介绍

Same Sky成立于1989年,总部位于美国俄勒冈,是一家电子元器件制造商。主营产品包括音频器件,连接器,继电器,传感器,风扇,散热器,广泛应用于工业自动化,医疗,通信,消费电子等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Same Sky 相关型号,如 PD-40S、PJ-202A、CMA-4544PF-W、PJ-005A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

CMM-3722AT-42208-TR数据手册

厂牌 PDF简要描述 下载
SAME SKY 麦克风 SAME SKY CMM-3722AT-42208-TR CMM-3722AT-42208-TR数据手册

CMM-3722AT-42208-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.7416 ¥ 6.3036
2000+ $ 0.7038 ¥ 5.9823
库存: 3919
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6303.6
