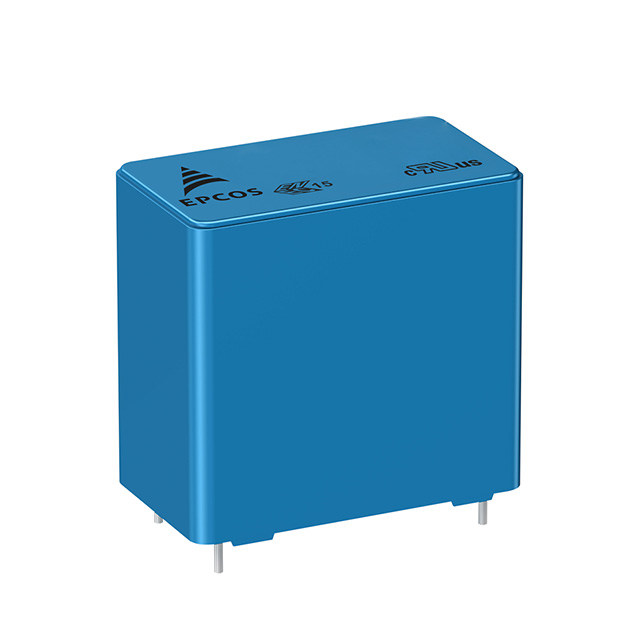

B32924B4105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 聚丙烯 650V 350V 通孔安装 31.5mm*14mm*24.5mm
供应商型号: 495-75410-ND
供应商: Digi-Key
标准整包数: 1
TDK 薄膜电容 B32924B4105K000

B32924B4105K000概述


    产品简介


    Film Capacitors(薄膜电容器)系列中的EMI Suppression Capacitors(电磁干扰抑制电容器)型号为B329244到B329284,适用于X2等级的电磁干扰抑制。这些电容器特别适用于恶劣环境条件下的应用,例如电力计量设备("E-meters")和需要在主电源线上进行滤波的设备。它们广泛用于各种高压交流电路,最大工作温度可达110°C。

    技术参数


    - 最高工作温度:110°C
    - 气候类别:40/110/56
    - 材料:聚丙烯(MKP)
    - 封装:塑料外壳(UL 94 V-0),环氧树脂密封(UL 94 V-0)
    - 电容值范围:0.47 μF 至 20 μF
    - 额定交流电压:350 VAC(50/60 Hz)
    - 额定直流电压:650 VDC(当顶温 ≤ 85°C)
    - 最高工作温度:+110°C
    - 直流测试电压:1505 VDC,持续2秒
    - 损耗角正切值(20°C时的上限值):
    - 电容值 ≤ 4.7 μF:0.9 x 10^-3
    - 电容值 > 4.7 μF:1.2 x 10^-3
    - 绝缘电阻或时间常数τ:30,000 s
    - 被动阻燃等级:B
    - 容差:±10% (K),±20% (M)
    - 湿度试验条件:
    - 温度:+85°C ±2°C
    - 相对湿度:85% ±2%
    - 电压值:330 VAC,50 Hz
    - 测试时长:1000小时

    产品特点和优势


    - 内部串联结构:提高整体稳定性和电流承载能力。
    - 良好的自愈特性:当电容器发生局部击穿时能够自我修复。
    - 高电流承载能力:适应严苛的工作环境。
    - 符合RoHS标准:环保无铅。
    - 耐潮湿环境:在85°C,85%相对湿度条件下能保持稳定的电容值。
    - 符合AEC-Q200D标准:适合汽车应用。

    应用案例和使用建议


    典型应用
    - 电力计量设备
    - 白色家电和家用电器的ECU(电子控制单元)
    - 各种传感器应用
    - 用于减少电网噪声的EMI过滤器
    使用建议
    - 在与电路板焊接时,确保焊接温度不超过235±5°C,焊接时间为2.0±0.5秒。
    - 避免电容器承受机械应力,尤其是压缩、拉伸和弯曲应力。
    - 确保焊接后电容器高度不超过电镀浴2.0±0.5毫米。
    - 对于未涂层的电容器(引脚间距≤10mm),推荐采用预热至不超过110°C并迅速冷却的方法。

    兼容性和支持


    - 本电容器设计用于与各种电子设备兼容。
    - 厂商提供详细的技术支持和维护信息,确保产品在应用过程中保持最佳状态。

    常见问题与解决方案


    1. 问题:焊接过程中电容器出现损坏。
    - 解决方案:遵循推荐的焊接温度和时间设置,避免过高的温度或长时间焊接。
    2. 问题:电容器在高温高湿环境中稳定性下降。
    - 解决方案:尽量避免高温高湿环境,如需长期暴露,则选择抗湿能力更强的型号。
    3. 问题:电容器内部产生噪声。
    - 解决方案:检查电路设计,确保正确的电容器连接方式以减少噪声。

    总结和推荐


    这些EMI Suppression Capacitors(B329244到B329284)在多种恶劣环境下表现出卓越的性能和稳定性。它们的应用范围广泛,包括电力计量、白色家电和传感器等,特别是在需要稳定性和高脉冲负载能力的场合下表现出色。因此,我们强烈推荐这些电容器用于相关应用。
    如果你的应用要求高稳定性和耐久性,B329244到B329284系列电容器无疑是理想的选择。

B32924B4105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 350V
额定电压-DC 650V
长*宽*高 31.5mm*14mm*24.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32924B4105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32924B4105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32924B4105K000 B32924B4105K000数据手册

B32924B4105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6548 ¥ 39.3331
10+ $ 3.2687 ¥ 27.3551
50+ $ 2.7159 ¥ 22.7283
260+ $ 2.3103 ¥ 19.3341
520+ $ 2.176 ¥ 18.2104
1040+ $ 2.0589 ¥ 17.2305
2600+ $ 1.9435 ¥ 16.2647
库存: 629
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.33
