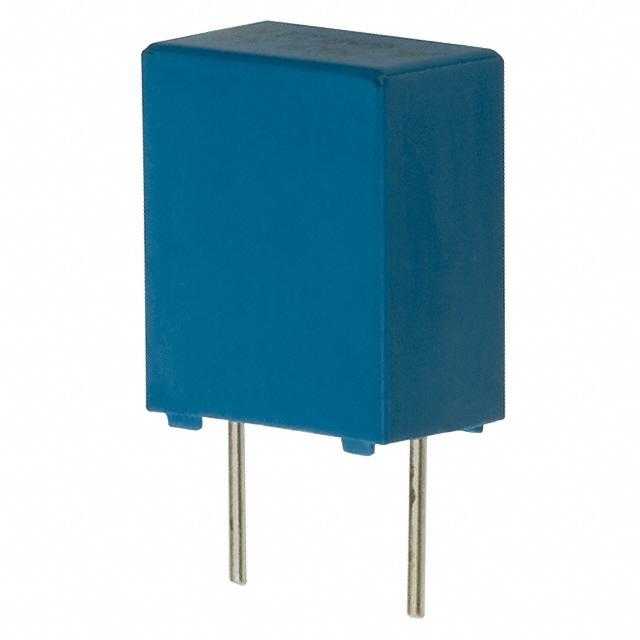

B32620A5154J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 150nF ±5% 聚丙烯,金属化 160V 90V 通孔安装 10.3mm*6mm*12mm
供应商型号: 3518962
供应商: 海外现货
标准整包数: 5
TDK 薄膜电容 B32620A5154J000

B32620A5154J000概述

    # Film Capacitors 技术手册解析

    产品简介


    基本介绍
    本文档详细介绍了TDK Electronics生产的B32620和B32621系列聚丙烯薄膜电容器(Metallized Polypropylene Film Capacitors,简称MKP)。这些电容器以其高脉冲强度、出色的自愈性能、极小的尺寸、良好的接触可靠性及符合RoHS标准而闻名。它们广泛应用于紧凑型荧光灯(CFL)、开关电源(SMPS)以及其他需要高性能电容器的应用领域。
    主要功能
    - 高脉冲处理能力:适用于高电压、高电流脉冲的场合。
    - 自愈性能:在过压情况下可自我修复,确保长期稳定性。
    - 紧凑设计:适合空间受限的设计。
    - 符合环保要求:无铅、无卤素设计。

    技术参数


    | 参数名称 | 规格值 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 极限温度类别 | 55/100/56 (IEC 60068-1:2013) |
    | 绝缘材料 | 聚丙烯薄膜 |
    | 外壳材质 | 塑料(UL 94 V-0等级) |
    | 封装方式 | 环氧树脂密封 |
    | 引线间距 | 7.5mm 和 10mm |
    | 引线直径 | d1 ±0.05mm |
    额定电压与电容值
    | 额定电压 (VDC) | 最大交流电压 (VRMS) | 标称电容 (nF) |
    |
    | 160 | 90 | 1.0–100 |
    | 250 | 140 | 1.5–150 |
    | 400 | 200 | 2.2–220 |
    | 630 | 400 | 3.3–330 |
    | 1000 | 500/600 | 4.7–680 |
    特性频率响应
    - 典型阻抗值(单位:Ω)
    - 操作频率范围:1kHz至1MHz

    产品特点和优势


    独特功能
    - 高脉冲强度:能够承受高达4000V/μs的瞬态电压变化。
    - 优异的自愈性能:当局部击穿发生时,通过材料本身的热效应可以迅速恢复绝缘状态。
    - 最小化尺寸设计:在保持高性能的同时实现了极小体积。
    市场竞争力
    相较于传统电解电容,本系列产品具有更长寿命、更高效率的特点,在节能减排需求日益增长的今天显得尤为重要。
    应用案例与使用建议
    实际应用场景
    1. 照明系统:如LED驱动电路中作为滤波元件。
    2. 电源管理:用于AC/DC转换器内的输入输出平滑过滤。
    3. 工业控制:变频器等复杂设备内信号处理单元。
    使用建议
    - 在焊接过程中需注意避免长时间高温暴露,否则可能影响电容器电气特性。
    - 对于批量生产情况,建议采用自动贴片机进行装配以提高效率并减少人为误差。

    兼容性和支持


    兼容性
    这些电容器可以轻松与其他标准电子组件集成使用,无需特殊适配即可满足大多数现代电子产品的需求。
    支持服务
    制造商提供了详尽的技术文档和技术支持团队,确保客户在整个开发周期内都能获得专业帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 控制工作环境温度,加强散热措施 |
    | 长时间存储后出现漏电流增大现象 | 检查存放条件是否符合要求,必要时重新测试 |
    | 出现异常噪音 | 检查电路连接是否正确,必要时更换新件 |
    总结与推荐
    综上所述,B32620/B32621系列电容器凭借其卓越的技术指标、广泛的适用性以及可靠的支持体系,在多个关键领域展现了强大的竞争优势。对于追求高效能且希望降低总拥有成本的企业而言,这是一款值得信赖的选择。因此,我们强烈推荐这一产品给那些需要高性能、小型化、绿色环保解决方案的专业人士们。

B32620A5154J000参数

参数
电容值 150nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-DC 160V
ESR-等效串联电阻 -
额定电压-AC 90V
长*宽*高 10.3mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32620A5154J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32620A5154J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32620A5154J000 B32620A5154J000数据手册

B32620A5154J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
