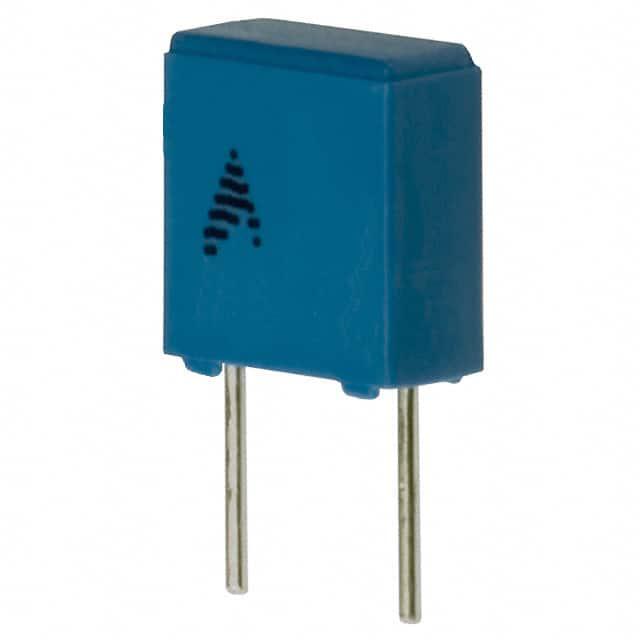

B32529C8332J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 3.3nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 630V 400V 通孔安装 7.3mm*3.5mm*8mm
供应商型号: 2797845
供应商: element14
标准整包数: 5
TDK 薄膜电容 B32529C8332J000

B32529C8332J000概述

    Film Capacitors: Metallized Polyester Film Capacitors (MKT) B32520 ... B32529

    1. 产品简介


    产品类型:
    - 本产品为薄膜电容器,采用聚酯(Polyethylene Terephthalate,PET)作为介质材料。
    - 分为堆叠式薄膜技术和卷绕式薄膜技术两种型号。
    主要功能:
    - 阻隔应用(Blocking)
    - 耦合/去耦(Coupling/Decoupling)
    - 滤波(Bypassing)
    - 汽车无线电频率干扰抑制(RFI for automotive)
    应用领域:
    - 通用电子设备
    - 汽车电子系统
    - 通讯设备
    - 工业控制装置

    2. 技术参数


    | 参数 | 规格 |

    | 最大工作温度 | 125°C |
    | 气候类别 | 55/125/56 |
    | 介质 | 聚酯 (PET) |
    | 尺寸规格 | 2.5mm 到 9.0mm |
    | 尺寸变化范围 | ±0.4mm |
    | 引线直径 | d1 ±0.05 |
    | 引线间距 | 5.0mm 至 37.5mm |
    | 额定直流电压 (VR) | 50V 至 630V |
    | 额定交流电压 (VRMS)| 32V 至 400V |
    | 容量范围 (CR) | 0.0010μF 至 0.15μF |

    3. 产品特点和优势


    - 高脉冲强度: 适用于承受瞬间电流冲击的应用场合。
    - 高接触可靠性: 确保稳定的电气连接性能。
    - 环保设计: RoHS兼容,无卤素,符合环保标准。
    - 符合行业标准: AEC-Q200D认证,确保高可靠性和稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于RFI滤波。
    - 在工业控制系统中用于电源滤波和稳压。
    使用建议:
    - 在选择具体型号时,根据实际应用中的额定电压和容量需求进行选择。
    - 对于瞬态高压的场景,建议选用具有更高VR的型号以确保稳定运行。

    5. 兼容性和支持


    - 兼容性: 可以与其他同类电子元器件无缝集成。
    - 技术支持: 提供详尽的技术文档和用户指南,以便用户在安装和调试过程中得到必要的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查电路设计,确保散热良好。 |
    | 电容器损坏 | 更换电容器前,请断开电源。 |
    | 容量偏差过大 | 确认电容器型号与应用要求一致。|

    7. 总结和推荐


    综上所述,TDK B32520...B32529系列薄膜电容器以其卓越的电气特性和广泛的应用领域,成为众多高端电子设备的理想选择。无论是对于需要高可靠性、低损耗的应用场合,还是对环境友好有严格要求的项目,这款产品都是您不可多得的好帮手。我们强烈推荐您将此系列产品纳入您的设备选型考虑之中。

B32529C8332J000参数

参数
电容值 3.3nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 400V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 7.3mm*3.5mm*8mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B32529C8332J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C8332J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C8332J000 B32529C8332J000数据手册

B32529C8332J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.4578
50+ ¥ 1.8666
250+ ¥ 1.5402
500+ ¥ 1.18
1000+ ¥ 1.13
2000+ ¥ 1.07
库存: 8505
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 17.28
