首页  >  产品百科  >  B32021A3222K000

B32021A3222K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2nF ±10% 聚丙烯 1.5KV 300V 通孔安装 13mm*4mm*9mm
供应商型号: 2728525
供应商: 海外现货
标准整包数: 10

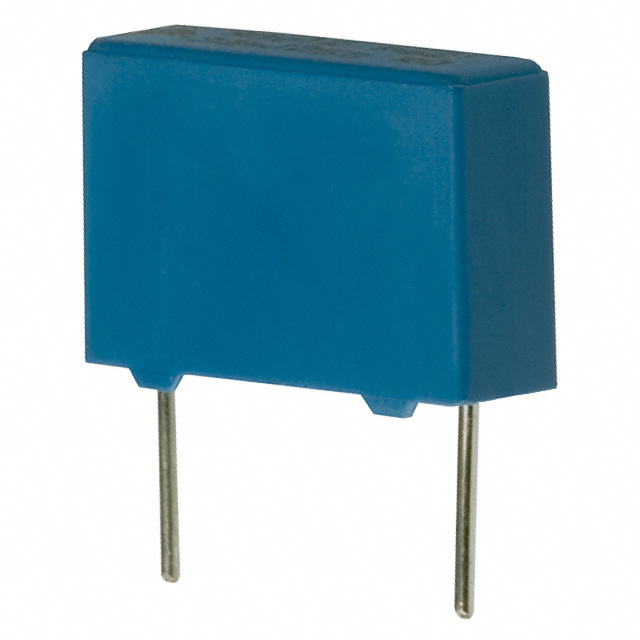

TDK 薄膜电容 B32021A3222K000

B32021A3222K000概述


    产品简介


    本产品为薄膜电容器(Film Capacitors),特别型号为EMI抑制电容器(MKP),系列/型号为B32021至B32026。这些电容器适用于电磁干扰(EMI)抑制的应用场合,尤其是在交流线路与接地之间的“线对地”应用中。产品由EPCOS公司生产,是TDK集团的一部分。

    技术参数


    - 工作温度范围:最大操作温度可达110°C。
    - 气候分类(IEC 60068-1:2013):40/110/56。
    - 介电材料:聚丙烯(MKP)。
    - 外壳:塑料外壳,符合UL 94 V-0标准。
    - 封装:环氧树脂密封,符合UL 94 V-0标准。
    - 最大连续直流电压(VDC):1500 V。
    - 最大连续交流电压(VAC):480 V(50/60 Hz)。
    - 绝缘电阻(Rins):在100 V DC下测量,20°C时≥100,000 MΩ。
    - 脉冲处理能力:最高允许电压变化率(dV/dt)范围从10 mm间距下的800 V/μs到37.5 mm间距下的300 V/μs。
    - 耐热性:最高操作温度可达110°C。

    产品特点和优势


    该系列电容器具有非常小的尺寸,具备良好的自愈性,高电压承载能力,并且符合RoHS标准。电容器提供直角引线,无铅镀锡,还可以根据要求提供特殊长度的引线。电容器的标记包括制造商的标志、批号、日期代码、额定电容值(编码)、电容容差(代码字母)、额定交流电压(IEC)等信息。另外,电容器是无卤素的产品,可根据需要提供。

    应用案例和使用建议


    该系列电容器主要用于电磁干扰(EMI)抑制,尤其适合于“线对地”的应用场合。在具体应用中,两个这样的电容器通常被并联使用以降低共模电流,特别是在8至10 MHz的高频范围内效果显著。在焊接过程中,建议采用波峰焊接工艺,并严格遵守制造商推荐的焊接温度和时间参数。

    兼容性和支持


    这些电容器已经通过了多个认证标准,如EN 60384-14:2014、IEC 60384-14:2013、UL 1414:2000和CSA C22.2 No.1:2004。如果您在安装或使用过程中有任何疑问,可以咨询EPCOS公司的技术支持部门。

    常见问题与解决方案


    - 问题1:如何正确安装电容器?
    - 解决方案:建议遵循制造商提供的安装指南,确保电容器不受机械应力的影响,并避免在安装后移动电容器。

    - 问题2:焊接过程中需要注意什么?
    - 解决方案:在焊接过程中应严格控制焊接时间和温度,避免过度加热,导致电容器性能下降。

    总结和推荐


    综上所述,这款B32021至B32026系列的EMI抑制电容器非常适合用于高频率范围内的电磁干扰抑制,特别是“线对地”应用。它们的小尺寸、良好的自愈性、高电压承载能力和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐在需要进行电磁干扰抑制的应用中使用这些电容器。

B32021A3222K000参数

参数
电容值 2.2nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 1.5KV
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32021A3222K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32021A3222K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32021A3222K000 B32021A3222K000数据手册

B32021A3222K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
