首页  >  产品百科  >  B32656S7224K564

B32656S7224K564

产品分类: 薄膜电容
厂牌: TDK
产品描述: 220nF ±10% 聚丙烯 1.25KV 500V 11.5mΩ 底座安装,螺纹安装 42mm*25mm*421.425m
供应商型号: 1200822
供应商: 海外现货
标准整包数: 1

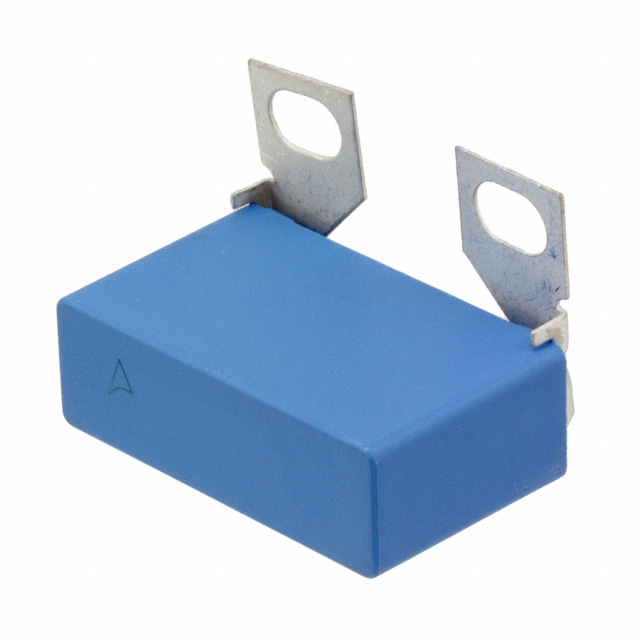

TDK 薄膜电容 B32656S7224K564

B32656S7224K564概述

    # Metallized Polypropylene Film Capacitors (MKP) B32656S, B32658S

    产品简介


    TDK Electronics 推出的 MKP(Metallized Polypropylene Film Capacitors)B32656S 和 B32658S 系列产品,是专为需要高可靠性和高性能的应用而设计的薄膜电容器。这些电容器通常用于逆变器、电机驱动器和其他功率转换系统中的缓冲电路,尤其适用于 IGBT(绝缘栅双极晶体管)的缓冲应用。这些电容器采用聚丙烯(Polypropylene, PP)作为介质材料,能够提供出色的电容值和可靠性。

    技术参数


    - 最大工作温度: 110°C
    - 气候类别 (IEC 60068-1:2013): 55/100/56
    - 额定电压范围:
    - VR (DC) : 850V 至 2000V
    - VRMS (AC): 450V 至 800V (f ≤ 1kHz)
    - 电容范围:
    - 68 nF 至 5000 nF
    - 尺寸范围:
    - 宽度 (w): 14.0 mm 至 33.0 mm
    - 高度 (h): 25.0 mm 至 48.0 mm
    - 长度 (l): 42.0 mm 至 43.0 mm
    - 内部系列连接:
    - 采用聚丙烯介质的绕线电容器技术
    - 密封材料:
    - 塑料外壳 (UL 94 V-0)
    - 环氧树脂封装 (UL 94 V-0)

    产品特点和优势


    - 高脉冲强度:
    - 这些电容器具有出色的耐脉冲能力,能够在高瞬态条件下保持良好的性能。
    - 低电感:
    - 设计中采用了低电感技术,有效减少了寄生电感,适合高频应用。
    - RoHS兼容:
    - 符合环保要求,不含铅和卤素,满足RoHS标准。
    - 可选AEC-Q200D认证:
    - 根据客户需求,可提供AEC-Q200D认证版本,确保符合汽车行业标准。

    应用案例和使用建议


    典型应用场景
    - IGBT缓冲电路: 在IGBT驱动电路中,B32656S和B32658S电容器能够有效抑制开关过程中的过电压,提高系统的整体效率。
    - 电机驱动: 这些电容器同样适用于电机驱动电路中的滤波和缓冲,减少电磁干扰。
    使用建议
    - 散热管理: 由于这些电容器的工作温度较高,需要确保良好的散热条件,避免过热导致性能下降。
    - 正确安装: 应根据制造商提供的安装指南进行正确安装,以避免损坏。

    兼容性和支持


    - 兼容性: B32656S 和 B32658S 电容器与其他电子元器件如IGBT模块具有良好的兼容性,易于集成到现有系统中。
    - 厂商支持: TDK Electronics 提供详细的使用手册和技术支持,包括安装指南、常见问题解答及售后服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容不工作 | 检查连接是否正确,确认电源电压是否符合要求。 |
    | 过热现象 | 确保良好的散热条件,增加外部冷却措施。 |
    | 容量衰减 | 检查电容器是否处于正常工作温度范围内,确认连接无误。 |

    总结和推荐


    优点

    总结


    - 高脉冲强度和低电感
    - 良好的高温稳定性
    - RoHS兼容,环保友好
    综合评估
    B32656S 和 B32658S 电容器凭借其卓越的性能和广泛的应用范围,非常适合于各种高压、高频和高可靠性的应用场合。这些电容器不仅具备出色的电气特性,而且符合严格的环保标准,为客户提供了一个可靠的解决方案。
    推荐使用
    鉴于上述优点,强烈推荐使用 B32656S 和 B32658S 电容器。无论是逆变器还是电机驱动器,这些电容器都是理想的选择。请务必参考制造商提供的详细文档,以确保正确的使用方法和最佳效果。

B32656S7224K564参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 1.25KV
ESR-等效串联电阻 11.5mΩ
长*宽*高 42mm*25mm*421.425m
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B32656S7224K564厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32656S7224K564数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32656S7224K564 B32656S7224K564数据手册

B32656S7224K564封装设计

查看详情并下载
Symbol
Footprint
3D Model
