首页  >  产品百科  >  VLS5030EX-4R7M-D

VLS5030EX-4R7M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.3A 3.4A 4.7μH 40mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*3mm
供应商型号: 4244748
供应商: 海外现货
标准整包数: 5

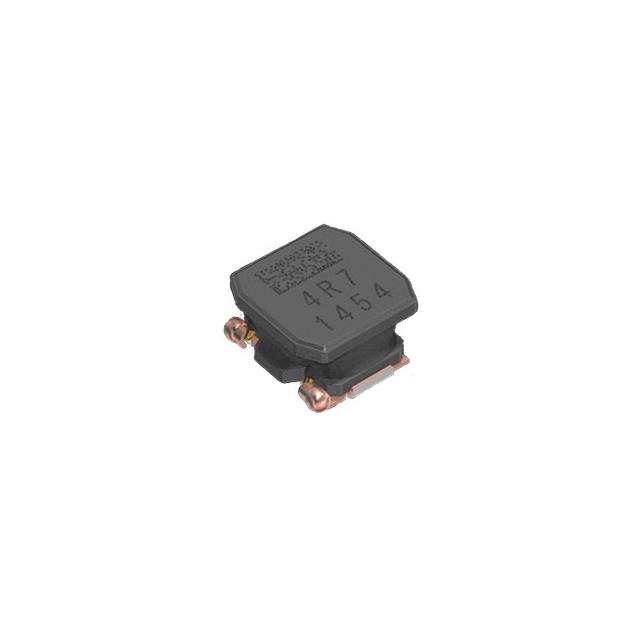

TDK 贴片电感 VLS5030EX-4R7M-D

VLS5030EX-4R7M-D概述

    VLS5030EX-D 系列电感器技术手册

    产品简介


    VLS5030EX-D 系列是专为汽车应用设计的功率电路绕线型铁氧体电感器。这些电感器主要用于各种汽车相关设备,如车载PoC、前灯、安全气囊、短程雷达、电动助力转向系统以及各类电子控制单元。它们的设计旨在提供卓越的磁屏蔽效果,支持高密度安装,并具有优异的电流承载能力和较低的直流电阻(Rdc)。

    技术参数


    | 规格参数 | 具体值 |

    | 产品型号 | VLS5030EX-D系列 |
    | 尺寸 | 5.0×5.3×3.0 mm |
    | 额定电流 | 视饱和电流(Isat)或温升电流(Itemp)较小者 |
    | 电感值 | 1.0 µH 至 150 µH |
    | 电感容差 | ±30%至±20% |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.012 Ω 至 1.16 Ω |
    | 工作温度范围 | -40°C 至 +150°C |

    产品特点和优势


    1. 磁屏蔽:采用磁材料,实现高度磁屏蔽结构,适用于高密度安装。
    2. 优化设计:通过优化铁氧体芯形状,实现了更大的电流承载能力和更低的直流电阻。
    3. 宽温度范围:工作温度范围广,涵盖了自加热引起的温度上升,确保在极端环境下也能稳定工作。

    应用案例和使用建议


    VLS5030EX-D 系列电感器广泛应用于多种汽车系统中,例如PoC(Power over Coax)、前灯、安全气囊等。对于使用这些电感器的应用,我们建议进行充分的预热处理以减少温度波动对焊接质量的影响。同时,在电路板设计时应考虑电感器布局以避免电磁干扰引起的故障。

    兼容性和支持


    该产品与大多数常见的汽车电子系统兼容。制造商提供了详细的交付规范和技术支持,确保用户能够正确且安全地使用这些电感器。

    常见问题与解决方案


    1. 焊接质量下降:建议在存储期间保持适当的环境条件(温度5至40°C,湿度≤75%RH),并定期检查焊接点。
    2. 温度波动影响:建议设置合理的预热温度,使焊接温度与芯片温度之间的差异不超过150°C。
    3. 电磁干扰问题:仔细规划非磁屏蔽型线圈的布局,以防止因磁场干扰导致的功能异常。

    总结和推荐


    VLS5030EX-D 系列电感器凭借其出色的磁屏蔽性能、高可靠性以及广泛的适用温度范围,在汽车电子领域表现优异。这些特点使其成为许多关键汽车应用的理想选择。考虑到其在恶劣环境下的出色表现,我们强烈推荐在涉及高电流、高温度变化的应用中使用该系列电感器。

VLS5030EX-4R7M-D参数

参数
饱和电流(LSAT) 3.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 40mΩ
额定电流 3.4A
Q值 -
测试频率 100KHz
电感值 4.7μH
长*宽*高 5.3mm*5mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS5030EX-4R7M-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5030EX-4R7M-D数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5030EX-4R7M-D VLS5030EX-4R7M-D数据手册

VLS5030EX-4R7M-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
