AES-ZU3EG-1-SOM-G

厂牌: AVNET
产品描述: Ultra Zed-EG SOM is a Highly Flexible
供应商型号: 4551392
供应商: 海外现货
标准整包数: 1

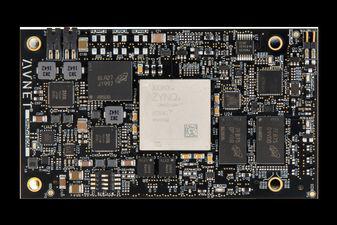

AVNET 应用处理器与片上系统(SOC) AES-ZU3EG-1-SOM-G

AES-ZU3EG-1-SOM-G概述

    UltraZed-EG™ SOM 技术手册

    产品简介


    UltraZed-EG™ SOM(System-On-Module)是一款高度灵活且坚固耐用的嵌入式模块,基于Xilinx Zynq® UltraScale+™ MPSoC设计。它适用于各种嵌入式系统,如嵌入式视觉、测试与测量、电机控制和工业自动化等领域。通过小巧的外形设计,UltraZed-EG SOM 集成了所有必要的功能,包括系统内存、以太网、USB 和配置存储器。

    技术参数


    - 处理器:Xilinx Zynq UltraScale+ MPSoC XCZU3EG-SFVA625 或 XCZU2EG-SFVA625
    - 内存:DDR4 SDRAM (2GB, x32 配置)
    - 存储:Dual QSPI Flash (64MB),I2C EEPROM (2Kb),eMMC Flash (8GB, x8 配置)
    - 接口:USB 2.0 ULPI PHY,Gigabit Ethernet PHY,I2C 8-bit I/O expander,2-channel I2C switch/mux
    - 电源:On-board 电压调节器,Power-On Reset (POR) 电路,4-position boot mode DIP switch
    - 软件支持:Linux BSP 和参考设计
    - 引脚:180 用户 PL I/O 引脚,26 用户 PS MIO 引脚,4 PS GTR 收发器,4 PS GTR 参考时钟输入

    产品特点和优势


    - 高灵活性:基于 Zynq UltraScale+ MPSoC 的设计提供了高度的可编程性和灵活性。
    - 高性能:强大的处理能力,适合高性能系统的构建。
    - 紧凑设计:小型模块化设计使其易于集成到不同的应用中。
    - 多功能引脚:提供多种引脚,便于扩展不同类型的接口。
    - 降低开发成本:使用现成的 UltraZed-EG SOM 可以减少开发时间和总体系统成本。

    应用案例和使用建议


    - 嵌入式视觉:可以用于智能相机和机器视觉系统,通过丰富的接口和高性能处理能力实现复杂的图像处理任务。
    - 工业自动化:适用于工厂自动化控制系统,可以通过高速以太网和 USB 接口实现高效的数据传输和控制。
    - 电机控制:利用强大的处理能力和丰富的引脚,可以轻松实现复杂的电机控制算法。

    使用建议:在设计过程中,应充分考虑 UltraZed-EG SOM 的电源管理和散热设计,确保长期稳定运行。同时,充分利用其丰富的软件支持和参考设计来加速开发进程。

    兼容性和支持


    - 兼容性:UltraZed-EG SOM 与多种嵌入式系统和设备兼容,特别是在工业自动化和测试测量领域。
    - 支持:厂商提供 Linux BSP 和参考设计,用户可以通过官方技术支持获得帮助。相关购买和联系方式如下:
    - 亚洲:新加坡 New Tech Park,电话 +65-6580-6000
    - 北美:美国凤凰城,电话 1-800-585-1602
    - 欧洲:德国慕尼黑,电话 +49-8121-77702

    常见问题与解决方案


    - Q:如何启动 UltraZed-EG SOM?
    - A:通过设置 4-position boot mode DIP 开关,选择启动模式。
    - Q:如何进行系统调试?
    - A:使用 PS JTAG 接口进行系统调试,可以连接调试工具进行诊断。
    - Q:如何更换故障的 QSPI Flash?
    - A:通过更换 Dual QSPI Flash 模块来更换故障部件。

    总结和推荐


    UltraZed-EG™ SOM 是一款高性能、多功能的嵌入式模块,特别适用于工业自动化、嵌入式视觉和测试测量等领域。凭借其强大的处理器、丰富的引脚和高效的开发支持,它能够显著提高系统的设计效率和性能。因此,强烈推荐给需要高可靠性和高性能嵌入式系统的开发团队。

AES-ZU3EG-1-SOM-G参数

参数
速度 -
核心处理器 -
接口类型 -
主要属性 -
最大时钟频率 -
外设 -
I/O电压 -
程序存储器类型 -
内核数 -
最大工作供电电压 -
RAM大小 -
Flash大小 -
最小工作供电电压 -

AES-ZU3EG-1-SOM-G厂商介绍

艾睿电子(Avnet)是一家全球领先的电子元件分销商和解决方案提供商,成立于1921年,总部位于美国亚利桑那州的凤凰城。艾睿电子在全球范围内提供广泛的电子元件和技术支持服务,服务于各种规模的电子产品制造商。

主营产品分类包括:
1. 半导体:包括微处理器、存储器、逻辑器件等。
2. 被动元件:如电阻、电容、电感等。
3. 连接器:包括各种接口和连接解决方案。
4. 机电元件:如电机、风扇、传感器等。
5. 电路保护和电源管理器件。

应用领域涵盖:
- 通信设备
- 计算机和服务器
- 工业控制
- 医疗设备
- 汽车电子
- 消费电子

艾睿电子的优势在于:
1. 全球分销网络:拥有广泛的全球分销网络,能够快速响应客户需求。
2. 技术支持:提供专业的技术支持和工程设计服务,帮助客户解决技术难题。
3. 供应链管理:提供高效的供应链管理服务,确保客户产品的及时交付。
4. 定制解决方案:根据客户需求提供定制化的解决方案,增强产品竞争力。
5. 市场洞察:凭借丰富的行业经验,为客户提供市场趋势分析和预测。

AES-ZU3EG-1-SOM-G数据手册

厂牌 PDF简要描述 下载
AVNET 应用处理器与片上系统(SOC) AVNET AES-ZU3EG-1-SOM-G AES-ZU3EG-1-SOM-G数据手册

AES-ZU3EG-1-SOM-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
