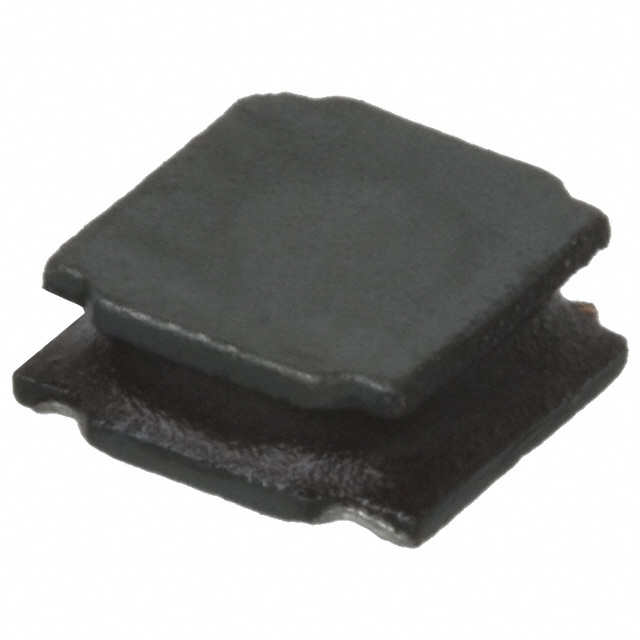

NR4018T100M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 24MHz 1.2A 840mA 10μH 216mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.8mm
供应商型号: CSJ-ST63237378
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 贴片电感 NR4018T100M

NR4018T100M概述

    TAIYO YUDEN SMD Power Inductors 技术手册

    1. 产品简介


    TAIYO YUDEN SMD Power Inductors 是一款适用于一般电子设备的表面贴装电感器系列,主要包括NR系列、NRH系列、NRS系列和NRV系列。这些电感器主要应用于音频设备、办公自动化设备、家用电器、通信设备等领域。它们以其高效率和可靠性而闻名,广泛用于电源管理和信号处理系统中。

    2. 技术参数


    - 尺寸:根据不同的型号,尺寸范围为2.0×2.0×1.0 mm至8.0×8.0×4.0 mm。
    - 额定温度:工作温度范围为-25℃至+120℃(部分型号为-25℃至+125℃)。
    - 电感值:范围从0.47 μH到470 μH。
    - 容差:标准型号的电感值容差为±20%或±30%,具体视型号而定。
    - 额定电流:不同型号的额定电流有所不同,以满足不同的应用需求。
    - 饱和电流:不同型号的饱和电流范围较大,需根据不同应用选择合适型号。

    3. 产品特点和优势


    - 高效能:高效率,低损耗,适用于各种电源管理场景。
    - 高可靠性:耐高温、耐振动,可在复杂环境中稳定运行。
    - 多样化型号:覆盖多种尺寸和电感值,可满足不同应用需求。
    - 易于安装:表面贴装设计,方便集成于电路板中。

    4. 应用案例和使用建议


    - 电源管理:适用于开关电源和线性电源中,提高系统的能源效率。
    - 信号滤波:用于模拟和数字电路中的信号滤波,减少干扰。
    - 电路保护:在电源电路中提供过流保护功能。
    使用建议:
    - 在安装时,请确保正确选择适合的工作温度范围。
    - 对于高要求的应用环境,如航空电子设备,务必进行详细的安全评估并添加保护电路。
    - 建议在正式使用前进行原型验证,确保产品符合实际工作条件。

    5. 兼容性和支持


    - 兼容性:可以与多种电子设备和电路板兼容,但不适用于需要极高安全性和可靠性的场合。
    - 技术支持:TAIYO YUDEN 提供详尽的产品规格表和应用指南,可访问其官方网站获取更多技术资料。

    6. 常见问题与解决方案


    - 问题1:产品在高电流条件下出现温升过快。
    - 解决方案:检查负载情况,适当降低工作电流;选用具有更高额定电流的产品。
    - 问题2:产品出现自谐振现象。
    - 解决方案:选用更高自谐振频率的产品,或在电路中加入适当的滤波元件。
    - 问题3:产品在低温环境下工作性能下降。
    - 解决方案:选择能在更低温度下正常工作的型号,或增加热管理措施。

    7. 总结和推荐


    TAIYO YUDEN 的SMD Power Inductors 是一款高度可靠且性能优良的电感器,适合广泛应用。其多样化的型号和高可靠性使其成为众多电子设备的理想选择。强烈推荐使用这些电感器,特别是在需要高效电源管理和稳定信号处理的场景中。
    在购买和使用过程中,请务必参考官方技术手册和网站上的最新信息,并在复杂环境中进行详细的验证测试。

NR4018T100M参数

参数
容差 ±20%
直流电阻(DCR) 216mΩ
额定电流 840mA
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) 24MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR4018T100M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR4018T100M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR4018T100M NR4018T100M数据手册

NR4018T100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5061 ¥ 4.2867
库存: 3500
起订量: 98 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.28
