NRS6028T 150MMGJ

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 17MHz 1.6A 1.8A 15μH 123.5mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*2.8mm
供应商型号: NRS6028T 150MMGJ
供应商: 海外现货
标准整包数: 2000

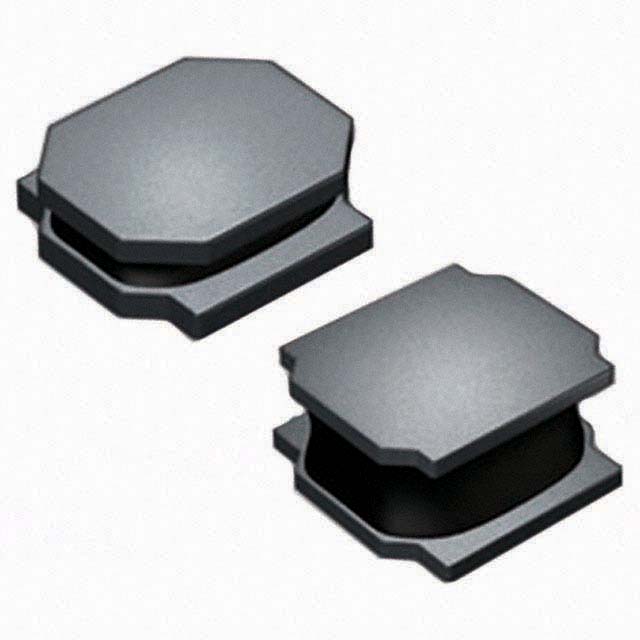

TAIYO YUDEN 贴片电感 NRS6028T 150MMGJ

NRS6028T 150MMGJ概述

    # 电子元器件技术手册:NRS6028T150MMGJ 电感器

    产品简介


    NRS6028T150MMGJ 是一款由 TAIYO YUDEN 生产的表面贴装功率电感器。这款电感器主要适用于通用电子设备(如音响设备、办公设备、家用电器等),具有15μH的电感值,±20%的容差,额定电流为1.6A,尺寸仅为6.0x6.0x2.8mm。它的设计紧凑,性能可靠,非常适合空间有限且需要高效能电源管理的应用场合。

    技术参数


    | 参数 | 值 |

    | 电感值(最大) | 15μH |
    | 额定电流(最大) | 1.6A |
    | 饱和电流(最大) | 1.6A (ΔL=30%) |
    | 温升电流(最大) | 1.8A (ΔT=40°C) |
    | 直流电阻(最大) | 123.5mΩ |
    | 自谐振频率(最小) | 17MHz |
    | 工作温度范围 | -25°C到+125°C |
    | 罗马标准合规性 | 是 |
    | 有害物质限制 | 是 |
    | 尺寸 | 6.0x6.0x2.8mm |

    产品特点和优势


    1. 高可靠性:该电感器采用铜线绕制工艺,确保高可靠性和低直流电阻。
    2. 紧凑设计:体积小、重量轻,适用于空间受限的应用环境。
    3. 优异的电气特性:具备高饱和电流和优良的温度稳定性。
    4. 环境友好:符合RoHS和REACH法规,无卤素,环保安全。

    应用案例和使用建议


    应用案例
    - 电源管理:用于各种电子设备的电源转换和滤波电路。
    - 通信设备:适合通信模块中的信号处理。
    - 消费电子产品:广泛应用于笔记本电脑、智能手机等设备中。
    使用建议
    - 电路布局:确保电感器周围有足够的散热空间,以避免过热。
    - 电流限制:在选择电感器时,要确保实际工作电流不超过额定值,防止过载导致性能下降。

    兼容性和支持


    NRS6028T150MMGJ 与多种表面贴装技术(SMT)兼容,能够方便地集成到现有电路板中。TAIYO YUDEN 提供全面的技术支持,包括安装指导、故障排除和产品升级服务。

    常见问题与解决方案


    1. 问题:电感器在高温下工作不稳定
    - 解决方案:检查电路布局是否合理,确保电感器周围有足够的散热空间,必要时添加散热片。

    2. 问题:电感器电流超过额定值
    - 解决方案:降低工作电流,或者更换更高额定电流的电感器型号。

    总结和推荐


    NRS6028T150MMGJ 表面贴装功率电感器凭借其紧凑的设计、卓越的电气特性和良好的温度稳定性,在多种应用场合中表现出色。无论是电源管理还是通信模块,它都是理想的电感器选择。强烈推荐给需要高性能、高可靠性的电子设备制造商。

NRS6028T 150MMGJ参数

参数
额定电流 1.8A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.6A
自谐振频率(SRF) 17MHz
容差 ±20%
直流电阻(DCR) 123.5mΩ
长*宽*高 6mm*6mm*2.8mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NRS6028T 150MMGJ厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS6028T 150MMGJ数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS6028T 150MMGJ NRS6028T 150MMGJ数据手册

NRS6028T 150MMGJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.143 ¥ 1.2453
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2490.6
