NR4010T3R3M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 58MHz 1.1A 820mA 3.3μH 216mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1mm
供应商型号: SEU-NR4010T3R3M
供应商: 海外现货
标准整包数: 1

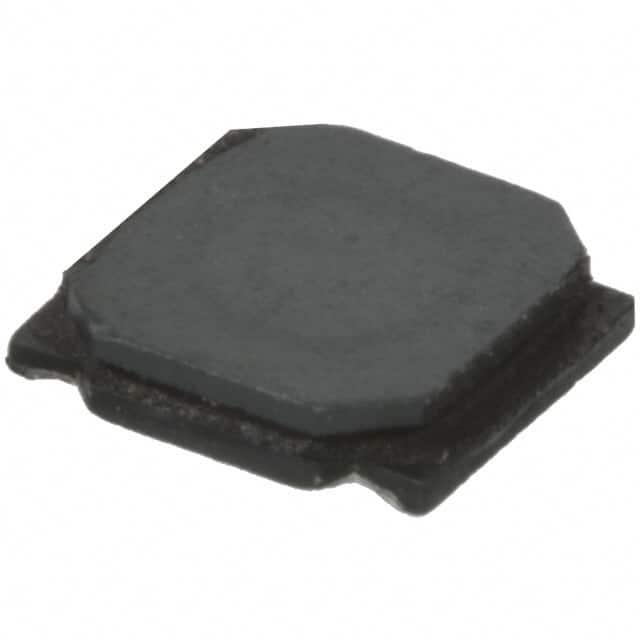

TAIYO YUDEN 贴片电感 NR4010T3R3M

NR4010T3R3M概述


    产品简介


    产品名称:TAIYO YUDEN SMD Power Inductors(NR系列/NR系列H型/S型/V型)
    产品类型:表面贴装电感器
    主要功能:用于一般电子设备和医疗设备中的电源管理,如AV设备、OA设备、家用电器、办公设备、信息通信设备及某些医疗设备等。
    应用领域:适用于消费电子、工业自动化、通信设备、计算机系统等领域。

    技术参数


    - 尺寸范围:多种尺寸可选,包括2.0×2.0×1.0 mm到8.0×8.0×4.0 mm
    - 额定温度:-25°C 至 +120°C(某些型号可达+125°C)
    - 包装形式:带状包装
    - 封装:屏蔽型和非屏蔽型
    - 标称电感值:从0.47 μH 到 47 μH 不等
    - 电流等级:根据型号不同,饱和电流(Idc1)从几百mA到上千mA不等,温升电流(Idc2)也相应变化
    - 阻抗:电感阻抗从毫欧级到数百毫欧不等
    - 自谐振频率:最低值为数百KHz,具体数值随电感值的变化而变化

    产品特点和优势


    - 多样化设计:多种尺寸和电感值可供选择,适应不同的应用场景
    - 优良的温度特性:在较宽的温度范围内保持稳定的工作性能
    - 高可靠性:采用屏蔽设计以减少电磁干扰,提高抗干扰能力
    - 耐高温:部分型号可以在高达+125°C的环境中正常工作
    - 低损耗:在高频下表现出良好的性能,具有较低的能量损耗

    应用案例和使用建议


    应用场景:应用于开关电源、滤波电路、信号处理、电磁兼容设计等场合。例如,在手机充电器中使用这些电感器可以有效降低纹波,提高供电稳定性。
    使用建议:
    - 在实际安装时,请确保符合TAIYO YUDEN规定的安装和运行环境条件
    - 在高可靠性要求的设备或电路中使用前,务必进行安全性评估并考虑添加保护电路
    - 按照推荐的焊接工艺(回流焊)进行焊接,确保焊接质量

    兼容性和支持


    - 兼容性:这些电感器可以与市场上广泛使用的其他电子元件和设备配合使用
    - 支持服务:请咨询TAIYO YUDEN获取详细的产品规格和技术支持

    常见问题与解决方案


    1. 问题:电感器在高温环境下工作出现异常
    - 解决办法:检查是否超出了电感器的最大工作温度范围,并确保正确的安装环境
    2. 问题:焊接过程中出现焊点不良
    - 解决办法:确认焊点是否正确、焊料是否适量,以及焊接设备是否符合回流焊标准
    3. 问题:电感器的电感值与预期不符
    - 解决办法:请参考产品手册或联系TAIYO YUDEN确认具体型号的电感值及其允许误差范围

    总结和推荐


    优点总结:
    - 多样的尺寸和电感值选择,便于广泛应用
    - 优良的温度特性和高可靠性,适用于多种环境
    - 低能量损耗,提高效率
    推荐结论:
    TAIYO YUDEN的SMD Power Inductors凭借其多样化的设计、高可靠性和优良的性能,非常适合需要高效率和良好EMC特性的应用场景。我们强烈推荐在各类电子设备中选用这些产品。

NR4010T3R3M参数

参数
饱和电流(LSAT) 1.1A
自谐振频率(SRF) 58MHz
容差 ±20%
直流电阻(DCR) 216mΩ
额定电流 820mA
Q值 -
测试频率 100KHz
电感值 3.3μH
长*宽*高 4mm*4mm*1mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR4010T3R3M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR4010T3R3M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR4010T3R3M NR4010T3R3M数据手册

NR4010T3R3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2515 ¥ 2.1248
5000+ $ 0.1714 ¥ 1.448
库存: 2791
起订量: 1083 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2124.8
