BRC2016T220M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 24MHz 310mA 310mA 22μH 1Ω ±20% 0806 贴片安装 2mm*1.6mm*1.8mm
供应商型号: BRC2016T220M
供应商: Master
标准整包数: 2000

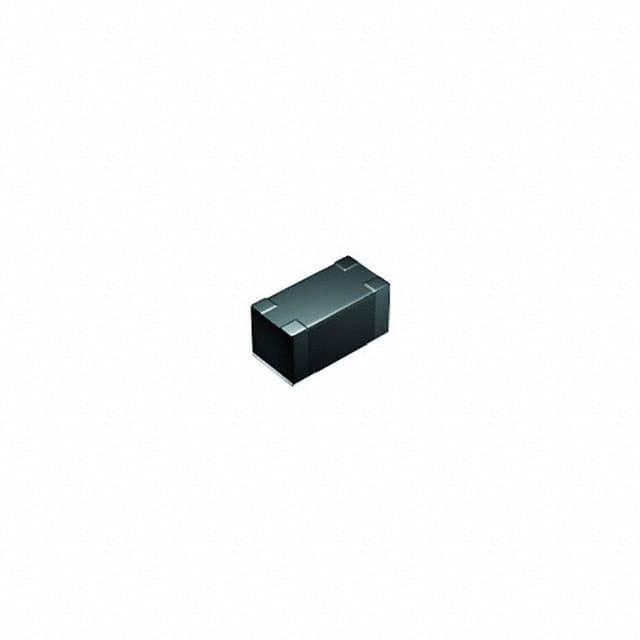

TAIYO YUDEN 贴片电感 BRC2016T220M

BRC2016T220M概述

    BRC2016T220M Wire-Wound Inductor 技术手册解析

    产品简介


    BRC2016T220M 是一款来自 TAIYO YUDEN 的电感器,适用于广泛的应用场景。这款电感器采用标准的 EIA/JIS 封装(0806/2016),并且具有 22μH 的电感值,允许±20%的误差范围。BRC2016T220M 在电子设备如音频/视频设备、办公自动化设备、家用电器、通信设备等领域有广泛应用。

    技术参数


    以下是 BRC2016T220M 的关键技术参数:
    - 电感值: 22 μH ± 20%
    - 额定电流: 最大 0.31 A
    - 饱和电流: 最大 0.31 A (电感值下降 30%)
    - 温升电流: 最大 0.31 A (温升 40℃)
    - 直流电阻: 最大 1.3Ω,典型值为 1Ω
    - 自谐振频率: 最小 24 MHz
    - 工作温度范围: -40°C 至 +105°C (包含自生热量)
    - 尺寸: 长 2.0 ± 0.2 mm,宽 1.6 ± 0.2 mm,高 1.6 ± 0.2 mm
    - 无卤素、RoHS 合规、REACH 合规

    产品特点和优势


    BRC2016T220M 的优势在于其精确的电感值和优异的电气特性。它能够在高温环境下稳定工作,并且具备良好的温升控制能力。此外,它的自谐振频率较高,适合高频电路应用。由于其紧凑的设计,可以方便地集成到各种电子设备中。

    应用案例和使用建议


    BRC2016T220M 可以用于电源管理、信号滤波、EMI 滤波等场合。在设计中,需要注意以下几点:
    - 散热: 确保有足够的散热空间,避免因过热导致性能下降。
    - 匹配应用: 根据具体应用选择合适的电感值和电流限制。
    - 环境因素: 考虑工作环境的温度变化对电感器的影响。

    兼容性和支持


    BRC2016T220M 与多种电子设备和其他电感器兼容。对于具体应用中的兼容性问题,建议在选型时咨询 TAIYO YUDEN 官方技术支持团队。

    常见问题与解决方案


    1. 问题: 电感器工作时温度过高。
    - 解决方案: 改善散热措施,如增加散热片或降低工作电流。

    2. 问题: 电感值不稳定。
    - 解决方案: 确认安装环境符合要求,必要时更换为更稳定的型号。

    3. 问题: 无法达到预期的电感值。
    - 解决方案: 检查电路连接是否正确,或者重新测量确认电感值。

    总结和推荐


    总体来说,BRC2016T220M 作为一款高品质的电感器,具备良好的性能和广泛的适用性。对于需要高精度电感值和可靠性的应用,推荐使用这款产品。不过,在选择之前,请务必根据具体需求进行详细的技术验证。
    本文档仅提供参考,电气特性可能因环境或测量条件而有所不同。TAIYO YUDEN 保留随时修改数据的权利,无需事先通知。在最终选择前,请检查产品规格。

BRC2016T220M参数

参数
饱和电流(LSAT) 310mA
自谐振频率(SRF) 24MHz
容差 ±20%
直流电阻(DCR)
额定电流 310mA
Q值 -
测试频率 100KHz
电感值 22μH
长*宽*高 2mm*1.6mm*1.8mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BRC2016T220M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

BRC2016T220M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN BRC2016T220M BRC2016T220M数据手册

BRC2016T220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0974 ¥ 0.8102
4000+ $ 0.0949 ¥ 0.7894
6000+ $ 0.0909 ¥ 0.7558
8000+ $ 0.0789 ¥ 0.6554
26000+ $ 0.0756 ¥ 0.6194
50000+ $ 0.0745 ¥ 0.6099
100000+ $ 0.0733 ¥ 0.6004
150000+ $ 0.0733 ¥ 0.6004
库存: 3000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1620.4
