MEKK2016HR47M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 1MHz 5.3A 4.7A 470nH 26mΩ ±20% 0806 贴片安装 2mm*1.6mm*1mm
供应商型号: TS-MEKK2016HR47M
供应商: 海外现货
标准整包数: 3000

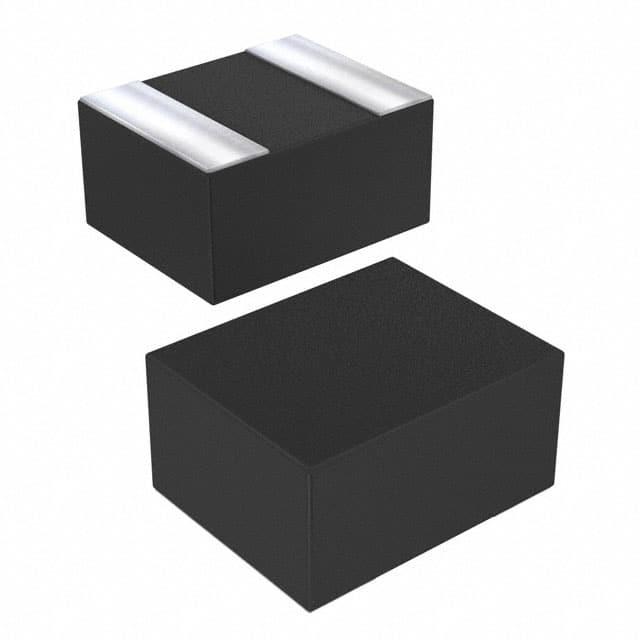

TAIYO YUDEN 贴片电感 MEKK2016HR47M

MEKK2016HR47M概述


    产品简介


    MEKK2016HR47M 是一款由 TAIYO YUDEN 生产的金属线绕芯片功率电感器。它适用于多种电子设备,如音频视频设备、办公自动化设备、家用电器、信息通信设备(包括但不限于移动电话和计算机)。这款电感器以其高可靠性和宽温度范围内的稳定性能而受到推崇,适用于各种工业和消费类电子产品。

    技术参数


    - 型号:MEKK2016HR47M
    - 电感量:0.47 μH ± 20%
    - 额定电流:4.7 A
    - 饱和电流:5.3 A(典型值为 6.1 A)
    - 温度上升电流:4.7 A(典型值为 5.1 A)
    - 直流电阻:21 mΩ(典型值)至 26 mΩ(最大值)
    - 测量频率:1 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 温度特性:±15%
    - 符合规范:RoHS、REACH 和无卤素
    - 外形尺寸:长度 2.0 mm ± 0.2 mm,宽度 1.6 mm ± 0.2 mm,高度 1.0 mm 最大值

    产品特点和优势


    MEKK2016HR47M 电感器拥有诸多独特的优势。其高饱和电流和低直流电阻使得它能够在高电流环境下保持稳定的电感值,适用于各种高性能电路设计。此外,它还具备宽广的工作温度范围和优异的温度稳定性,适用于严苛的工业环境。通过采用线绕结构,该电感器能够提供高效的能量存储和传输,同时具备出色的温度控制能力,确保在高温环境中仍能正常运行。

    应用案例和使用建议


    该电感器广泛应用于音频视频设备、办公自动化设备和家用电器中。例如,在音频放大器中,MEKK2016HR47M 可以用于滤波和储能,以确保音质的纯净度和稳定性。使用建议包括确保良好的散热设计,避免过热影响电感器性能;同时在高电流环境下,需要考虑电感器的饱和电流,避免因电流过大导致电感值下降。在设计时,可以参考手册中的 DC Bias vs Inductance 图形,根据所需电流选择合适的电感值,以确保电路的稳定运行。

    兼容性和支持


    MEKK2016HR47M 与多种电子设备和其他电子元器件具有良好的兼容性。该电感器遵循 RoHS、REACH 和无卤素标准,确保其环保性,易于在全球范围内使用。对于任何特定的应用需求,客户可以直接联系 TAIYO YUDEN 的技术支持团队获取详细的兼容性数据和支持服务。此外,TAIYO YUDEN 还提供了详细的技术文档和在线资源,方便用户进行产品选型和集成。

    常见问题与解决方案


    1. 问题:电感器在高温下表现不佳。
    解决方案:确保使用过程中有良好的散热设计,如加装散热片或风扇,避免电感器过热。

    2. 问题:电感值不稳定。
    解决方案:检查电路设计是否合理,尤其是是否考虑到电感器的饱和电流和温度特性。在高电流应用中,应选择更高饱和电流的电感器,以防止电感值下降。

    总结和推荐


    综上所述,MEKK2016HR47M 是一款性能优异、兼容性好且具备广泛应用领域的金属线绕芯片功率电感器。其高饱和电流、低直流电阻和宽温范围的特性使其成为众多高要求电路设计的理想选择。推荐使用此电感器应用于需要高性能、高可靠性的电子设备中。

MEKK2016HR47M参数

参数
容差 ±20%
直流电阻(DCR) 26mΩ
额定电流 4.7A
Q值 -
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 5.3A
自谐振频率(SRF) -
长*宽*高 2mm*1.6mm*1mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MEKK2016HR47M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

MEKK2016HR47M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN MEKK2016HR47M MEKK2016HR47M数据手册

MEKK2016HR47M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1464 ¥ 1.2444
9000+ $ 0.1357 ¥ 1.1536
库存: 6000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 3733.2
直接购买
加入购物车
