NRS3015T3R3MNGHV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 49MHz 1.21A 1.23A 3.3μH 93.6mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: WT-NRS3015T3R3MNGHV
供应商: 海外现货
标准整包数: 2000

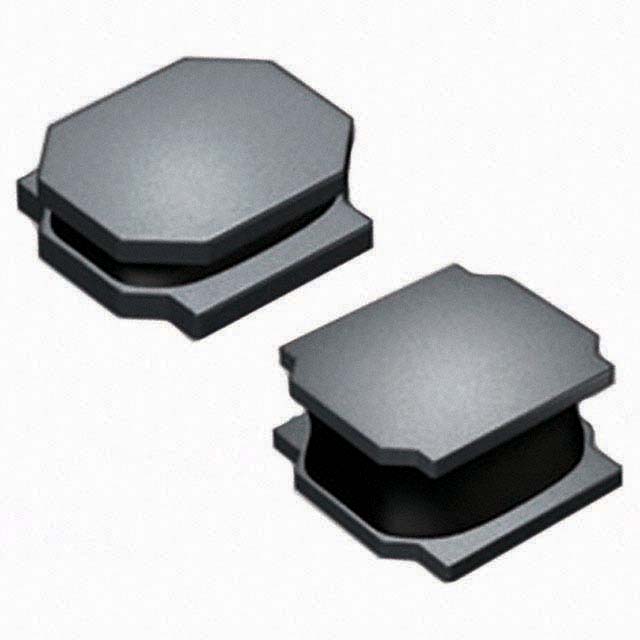

TAIYO YUDEN 贴片电感 NRS3015T3R3MNGHV

NRS3015T3R3MNGHV概述


    产品简介


    TAIYO YUDEN NRS3015T3R3MNGHV 电感器是一款专为工业和汽车舒适及安全应用设计的表面贴装电感器。其主要功能在于调节电路中的电流和电压,从而实现对各种电子设备的有效控制。此电感器广泛应用于消费电子、办公设备、信息通信设备(如手机和PC)等领域。其典型应用包括电源管理、滤波、振荡电路和电磁干扰抑制等。

    技术参数


    | 参数 | 规格 |

    | 电感量 | 3.3 μH ± 20% |
    | 尺寸(长x宽x高) | 3.0 mm x 3.0 mm x 1.5 mm |
    | 额定电流 | 1.21 A |
    | 饱和电流(最大) | 1.21 A (⊿L=30%) |
    | 饱和电流(典型) | 1.4 A (⊿L=30%) |
    | 温升电流(最大) | 1.23 A (⊿T=40℃) |
    | 温升电流(典型) | 1.5 A (⊿T=40℃) |
    | 直流电阻(最大) | 93.6 mΩ |
    | 直流电阻(典型) | 78 mΩ |
    | 测量频率 | 100 kHz |
    | 自谐振频率(最小) | 49 MHz |
    | 工作温度范围 | -40至+125℃(含自生热) |
    | 环境温度特征 | ±20% (电感变化) |
    | RoHS合规性 | 是 |
    | REACH合规性 | 是 |
    | 卤素自由 | 是 |
    | 焊接耐回流性 | 是 |

    产品特点和优势


    TAIYO YUDEN NRS3015T3R3MNGHV 电感器具有以下优势:
    - 高可靠性:通过AEC-Q200认证,适用于汽车和工业应用;
    - 高性能:饱和电流高达1.4A,温升电流也达到1.5A,确保其在恶劣环境下的稳定性;
    - 低功耗:直流电阻低至78mΩ,减少能量损失;
    - 小型化:尺寸仅为3.0 mm x 3.0 mm x 1.5 mm,适合紧凑型设计;
    - 环保:符合RoHS、REACH和卤素自由标准,无卤素设计;
    - 长寿命:在-40至+125℃的工作温度范围内保持稳定性能。

    应用案例和使用建议


    应用案例
    - 电源管理系统:作为稳压电路的一部分,用于维持稳定的电流输出,从而提高设备效率。
    - 滤波器:有效过滤噪声信号,提升系统稳定性。
    - 振荡电路:提供精确的时钟信号,确保系统运行正常。
    使用建议
    - 在高温环境下使用时,建议增加散热措施以防止温升过高。
    - 为了延长使用寿命,建议在设计阶段进行充分的环境测试,特别是温升测试。
    - 由于饱和电流和温升电流的限制,在选择电感器时需结合具体应用需求,避免超载运行。

    兼容性和支持


    - 兼容性:该电感器适用于各类工业和汽车电子设备,特别是与高可靠性要求相关的设备。同时,其小型化设计也使其适合便携式电子产品。
    - 支持和维护:TAIYO YUDEN 提供全面的技术支持,包括详细的安装指南和故障排查手册。此外,对于特定应用的疑问,用户可直接联系TAIYO YUDEN的技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 饱和电流不足 | 检查负载电流是否超过电感器额定值,考虑更换更高额定电流的电感器。 |
    | 温升过高 | 增加散热片或改进散热设计,减少发热量。 |
    | 直流电阻过高 | 检查焊接点是否松动或接触不良,确保良好的电气连接。 |
    | 谐振频率不符 | 检查测量条件,如频率是否正确设置,环境温度是否合适。 |

    总结和推荐


    综上所述,TAIYO YUDEN NRS3015T3R3MNGHV 电感器以其卓越的性能和高度的可靠性,在多种工业和汽车应用中表现出色。无论是作为电源管理系统的核心部件还是滤波器中的关键组件,它都能提供高效且稳定的支持。其小型化设计和广泛的温度适应性使它在多种应用场景下都具备极高的适用性。建议用户在选购前仔细检查实际需求,并咨询TAIYO YUDEN的专业技术支持以获得最佳配置方案。总体而言,TAIYO YUDEN NRS3015T3R3MNGHV 电感器是值得推荐的选择。

NRS3015T3R3MNGHV参数

参数
饱和电流(LSAT) 1.21A
自谐振频率(SRF) 49MHz
容差 ±20%
直流电阻(DCR) 93.6mΩ
额定电流 1.23A
Q值 -
测试频率 100KHz
电感值 3.3μH
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRS3015T3R3MNGHV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS3015T3R3MNGHV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS3015T3R3MNGHV NRS3015T3R3MNGHV数据手册

NRS3015T3R3MNGHV封装设计

查看详情并下载
Symbol
Footprint
3D Model
