LB2518T221K

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 796KHz 5.5MHz 40mA 220μH 4.5Ω ±10% 1007 贴片安装 2.5mm*1.8mm*2mm
供应商型号: 10Y-LB2518T221K
供应商: 国内现货
标准整包数: 2000

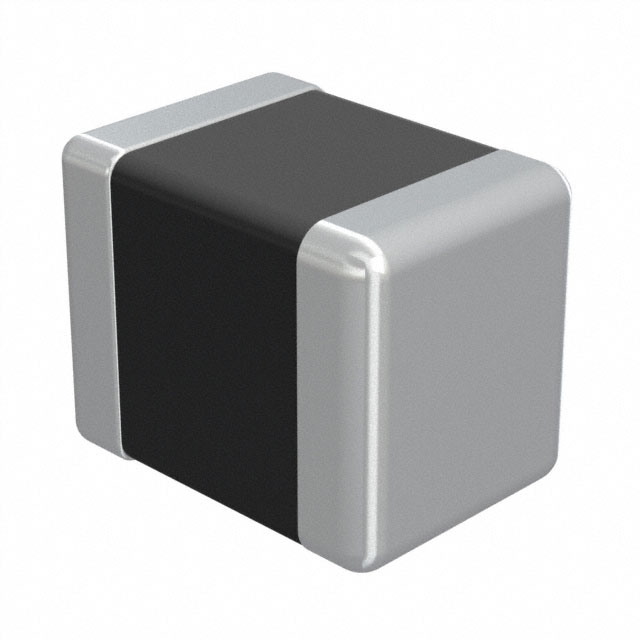

TAIYO YUDEN 贴片电感 LB2518T221K

LB2518T221K概述

    电子元器件产品技术手册解析:LB2518T221K型电感器

    一、产品简介


    LB2518T221K 是一款由TAIYO YUDEN生产的无线绕线电感器,具有220μH(±10%)的电感值,主要应用于通用电子设备中。它在音频视频设备、办公自动化设备、家用电器、信息通信设备等领域都有广泛应用,特别是在手机和平板电脑中作为关键组件发挥着重要作用。该电感器的特点是小巧轻便,适用于狭小空间的布局设计。

    二、技术参数


    - 电感值: 220μH ±10%
    - 额定电流(最大值): 40mA
    - 直流电阻(最大值/典型值): 5.85Ω / 4.5Ω
    - 测量频率: 0.796MHz
    - 自谐振频率(最小值): 5.5MHz
    - 工作温度范围: -40°C至+105°C
    - 温漂特性: ±20%
    - RoHS合规性: 是
    - REACH合规性: 是
    - 无卤素: 是
    - 外部尺寸:
    - 长度: 2.5mm ±0.2mm
    - 宽度: 1.8mm ±0.2mm
    - 高度: 1.8mm ±0.2mm

    三、产品特点和优势


    - 高精度电感值: ±10%的电感容差,确保了其在多种应用场合中的稳定性。
    - 优异的热性能: 工作温度范围宽广,能适应各种恶劣环境。
    - 出色的电气性能: 在测量频率为0.796MHz时表现出色,自谐振频率达到5.5MHz以上。
    - 无卤素材料: 环保特性满足现代电子产品对材料的要求。

    四、应用案例和使用建议


    - AV设备: 可用于音频信号的滤波处理,提高音质。
    - 移动设备: 为移动电话提供有效的电磁干扰抑制。
    - 家电设备: 可以有效减少电力损耗,提升设备效率。
    使用建议:
    - 环境考虑: 由于工作温度范围较广,特别适合户外设备使用。
    - 负载匹配: 使用过程中需注意保持适当的电流限制,避免过载导致损坏。

    五、兼容性和支持


    LB2518T221K电感器设计时充分考虑了与其他组件的兼容性,可广泛应用于各种设备中。TAIYO YUDEN公司为其提供了全面的技术支持和服务,确保客户能够快速解决任何可能出现的问题。

    六、常见问题与解决方案


    - 问题: 温度上升导致性能下降。
    - 解决办法: 增加散热措施或优化电路设计,确保工作温度在安全范围内。
    - 问题: 直流电阻较大。
    - 解决办法: 检查焊接质量或调整电感器的位置以减少阻抗。

    七、总结和推荐


    综上所述,LB2518T221K电感器是一款性能优越、环保且可靠性高的电子元器件。TAIYO YUDEN公司不仅在产品质量上有着严格把控,而且提供了全方位的技术支持。因此,强烈推荐在各类电子产品中采用此款电感器,特别是需要在复杂环境中稳定工作的设备。

LB2518T221K参数

参数
Q值 -
测试频率 796KHz
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) 5.5MHz
容差 ±10%
直流电阻(DCR) 4.5Ω
额定电流 40mA
长*宽*高 2.5mm*1.8mm*2mm
通用封装 1007
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LB2518T221K厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LB2518T221K数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LB2518T221K LB2518T221K数据手册

LB2518T221K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.2891
4000+ ¥ 0.2839
6000+ ¥ 0.2813
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 578.2
直接购买
加入购物车
